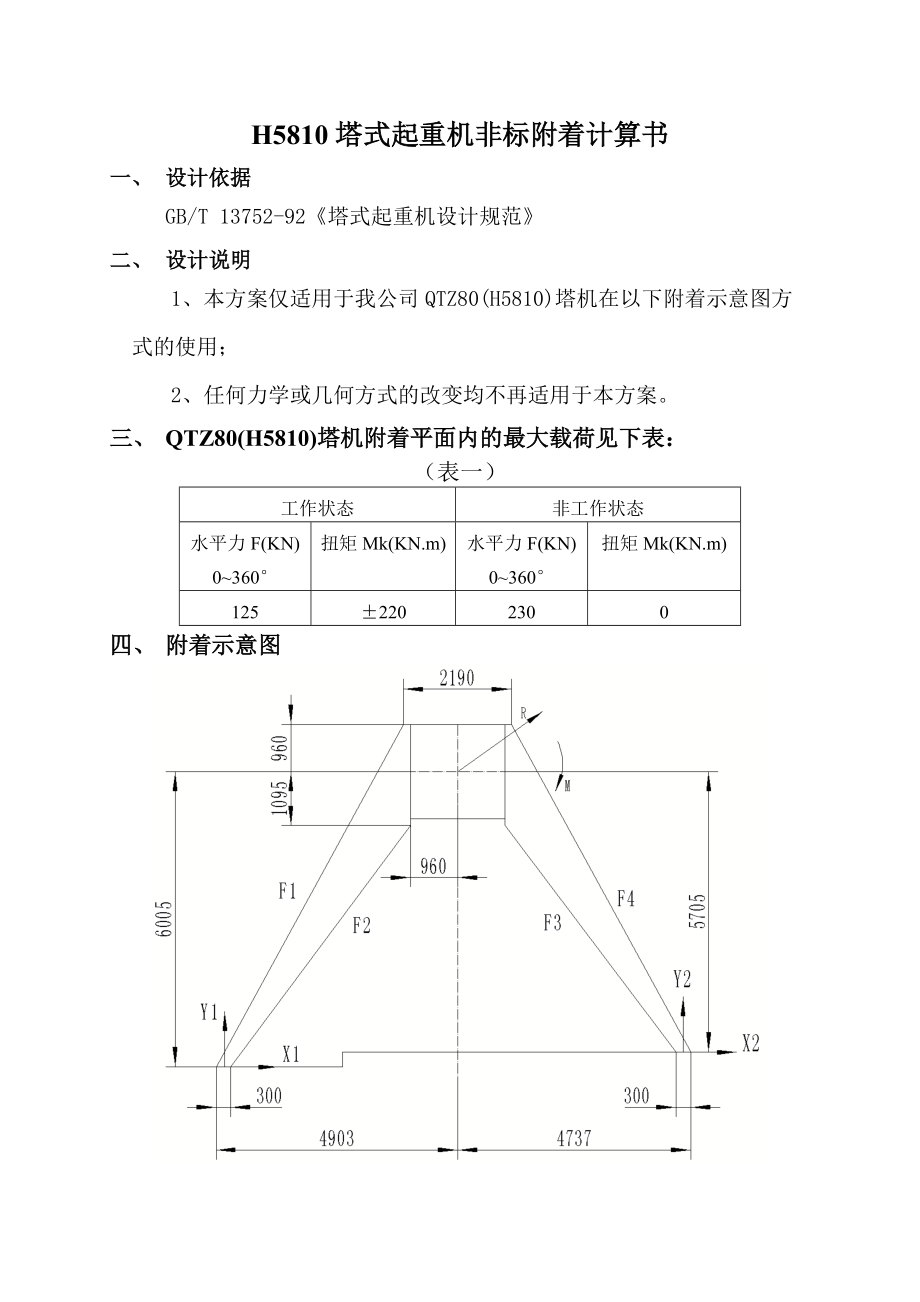

1、H5810塔式起重機非標附著計算書一、 設計依據GB/T 13752-92塔式起重機設計規范二、 設計說明1、本方案僅適用于我公司QTZ80(H5810)塔機在以下附著示意圖方式的使用；2、任何力學或幾何方式的改變均不再適用于本方案。三、 QTZ80(H5810)塔機附著平面內的最大載荷見下表：（表一）工作狀態非工作狀態水平力F(KN)0360°扭矩Mk(KN.m)水平力F(KN)0360°扭矩Mk(KN.m)125±2202300四、 附著示意圖各附著桿長度（表二）L1(mm)L2(mm)L3(mm)L4(mm)7938611457747595五、 附著桿受力及

2、附著點反力工作狀態各附著桿最大受力（表三）F1最大值(KN)F2最大值(KN)F3最大值(KN)F4最大值(KN)±115±180±190±121非工作狀態各附著桿最大受力（表四）F1最大值(KN)F2最大值(KN)F3最大值(KN)F4最大值(KN)±64±215±222±66通過以上分析，選取以下各附著桿的最大受力工況進行校核：F1最大值(KN)F2最大值(KN)F3最大值(KN)F4最大值(KN)±115±215±222±121工作狀態各附著點最大受力（表五）X1最大值

3、(KN)Y1最大值(KN)X2最大值(KN)Y2最大值(KN)±75±122±76±122非工作狀態各附著點最大受力（表六）X1最大值(KN)Y1最大值(KN)X2最大值(KN)Y2最大值(KN)±136±189±139±189通過以上分析，附著點最大反力見下表：（表七）X1最大值(KN)Y1最大值(KN)X2最大值(KN)Y2最大值(KN)±136±189±139±189六、 附著桿校核附著桿截面示意圖以下僅對附著桿14進行分析計算；附著桿主肢：50×50

4、5;5，Q235，截面積A1=480mm2；附著桿綴條：30×30×3，Q235，截面積A2=175mm2；附著桿截面邊長a1=200.00（mm）附著桿截面邊長a2=300.00（mm）附著桿1重量：G1=210（kg）附著桿2重量：G2=175（kg）附著桿3重量：G2=170（kg）附著桿4重量：G2=206（kg）附著桿最大截面主肢X軸總慣性矩：Imax=35878189（mm4）附著桿最小截面主肢X軸總慣性矩：Imin=14591451（mm4）主弦單肢弱軸慣性矩：I1=46400（mm4）綴條弱軸慣性矩：Iz=6100（mm4）綴條跨距L1=400.00（mm）

5、材料安全系數：k=1.34整體慣性半徑：（mm）主弦單肢慣性半徑：（mm）綴條慣性半徑：（mm）r=136.66r1=9.83rz=5.90根據和附著桿變截面型式確定計算長度系數= 1.138;附著桿主肢結構長細比：附著桿主弦單肢長細比：附著桿綴條長細比：附著桿換算長細比：； ；附著桿長細比<120，整體剛度滿足要求！附著桿主弦單肢長細比0.7倍整體長細比，主弦單肢剛度滿足要求！附著桿綴條長細比<120，綴條剛度滿足要求！附著桿14整體剛度滿足要求！附著桿14主弦單肢剛度滿足要求！附著桿14綴條剛度滿足要求！查表得附著桿整體受壓穩定系數：； ；查表得附著桿主弦單肢受壓穩定系數：1= 0.896查表得附著桿綴條受壓穩定系數：z=0.802附著桿自重產生的彎矩（N.mm）；M1=2083725（N.mm）M2=1337437.5（N.mm）M3=1226975（N.mm）M4=1955712.5（N.mm）附著桿截面遠點至弱軸距離h=150（mm）附著桿抗彎模量(mm3)W=239187.93（mm3）歐拉臨界載荷(N)； ；1、附著桿整體穩定性驗算：； ；<235/1.34=175附著桿14整體穩定性滿足要求！2、附著桿主弦單肢穩定性驗算：； ；d<235/1.34=175附
