1、威海站交通樞紐一期工程測量施工方案工程名稱：威海站交通樞紐一期工程責 任 人：劉建東編 制 人：王法飛日 期：2013年6月13日目 錄一、 編制依據P1二、 工程概況P1三、 施工測量控制網的建立P1四、 建筑物的定位P2五、 建筑物的標高測量控制P3六、 建筑物的豎向控制及軸線的測量放線P3七、 建筑物的沉降觀測P4八、 測量工作人員的安排P5九、 施工測量主要器具P5十、 測量誤差控制P5十一、 施工測量注意的事項 P5測量方案審批表 LJA3-1工程名稱威海站交通樞紐一期工程 工程地點威海現狀火車站北側建設單位威海市城市開發投資有限公司建筑面積78012.09結構類型1#站前廣場：框架

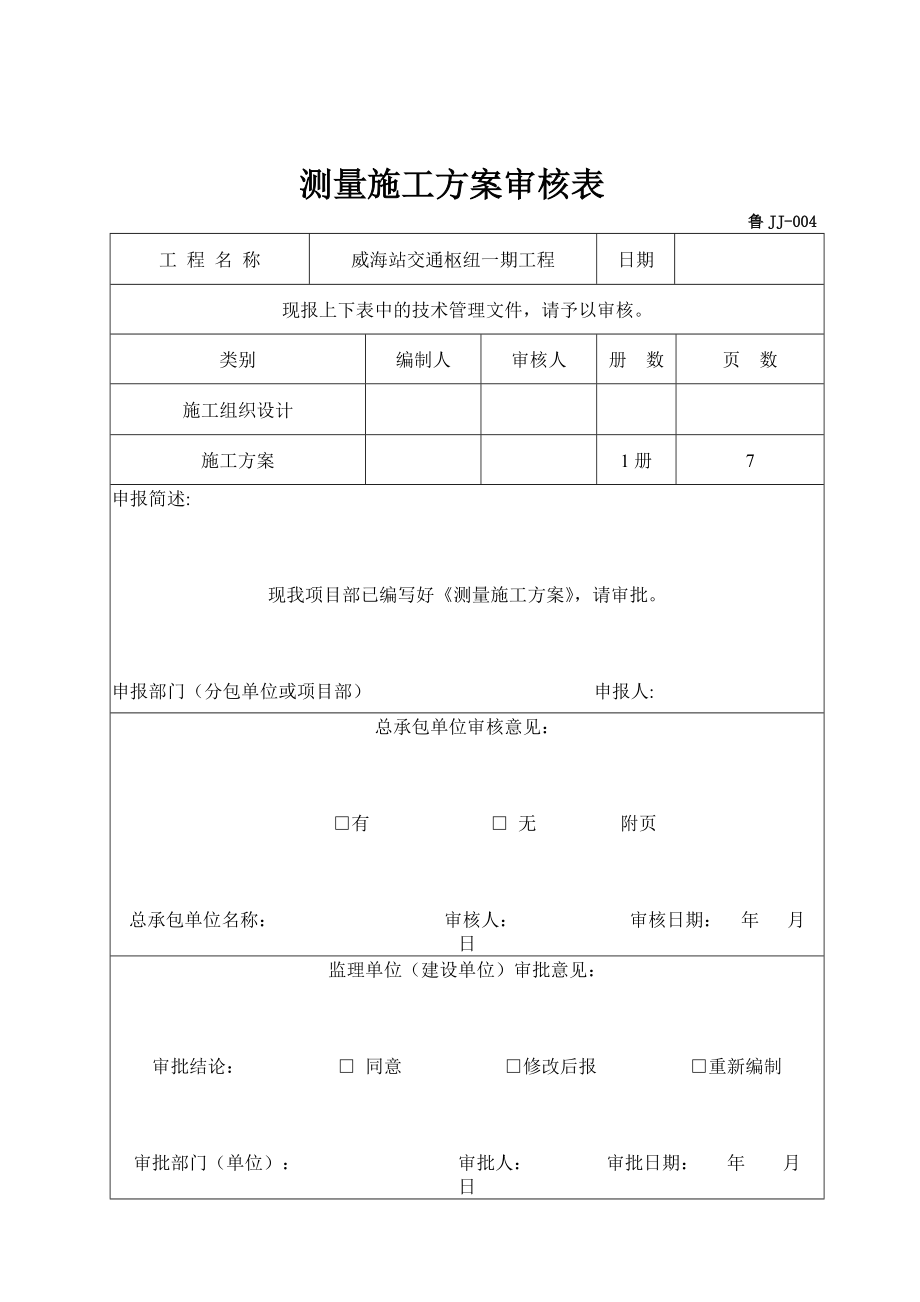

2、剪力墻結構2#客運綜合樓：框架結構工程造價約17600萬元設計單位威海市建筑設計院有限公司監理單位山東富爾工程咨詢管理有限公司層數、高度1#站前廣場一層、7.8m2#客運綜合樓四層、18.8m建筑物跨度 開、竣工日期開工日期：2013年4月28日 竣工日期：2014年4月23日 編制人：王法飛項目負責人劉建東項目安全負責人孫清參加會審人員簽字單位職務職稱簽名 審批結論技術負責人簽字蓋章： 年 月 日 建設單位審批簽字蓋章：年 月 日測量施工方案審核表魯JJ-004工 程 名 稱威海站交通樞紐一期工程日期現報上下表中的技術管理文件，請予以審核。類別編制人審核人冊 數頁 數施工組織設計施工方案1冊

3、7申報簡述: 現我項目部已編寫好測量施工方案，請審批。申報部門（分包單位或項目部） 申報人: 總承包單位審核意見： 有 無 附頁 總承包單位名稱： 審核人： 審核日期： 年 月 日監理單位（建設單位）審批意見：審批結論： 同意 修改后報 重新編制審批部門（單位）： 審批人： 審批日期： 年 月 日山東省建設工程質量監督總站監制一編制依據：1.1 威海站交通樞紐一期工程施工圖紙。1.2 工程測量規范GB50026-2007。1.3 我公司已積累的工程測量施工經驗。二、工程概況：1、建筑概括威海站交通樞紐一期工程工程由威海市城市開發投資有限公司開發，威海市建筑設計院有限公司設計，監理單位是山東富爾

4、工程咨詢管理有限公司。工程位于威海市現狀火車站北側，東側為經區核心商業區。一期建筑面積為78012.09。威海站交通樞紐一期工程由1#站前廣場、2#客運綜合樓組成。其中1#站前廣場建筑面積為31137.57，地下一層，地上一層；2#客運綜合樓總建筑面積為46874.52，地下一層，地上四層 。2、結構概況1#站前廣場鋼筋混凝土框架剪力墻結構；2#客運綜合樓鋼筋混凝土框架結構。3、分項工程概況1#站前廣場建筑南北長度約200m,東西寬度約120m，建筑高度7.8m。2#客運綜合樓地下建筑長度約為169m，最大寬度約為110m，地上建筑長度約為157m，寬度約為69.2m，建筑高度18.8m。本工

5、程±0.00相當于絕對標高22.15m。 三、施工測量控制網的建立1、平面控制網的建立以威海市建筑設計院有限公司設計、威海市規劃局給定的每個建筑物的四個軸線交點1#站前廣場A（X=51636.736，Y=92734.663）、B（X=51658.273，Y=92849.663）、C（X=51437.205，Y=92772.030）、D（X=51458.742，Y=92887.031）、2#客運綜合樓E（X=51422.914，Y=92765.608）、F（X=51422.872，G=92921.608）、K（X=51354.714，Y=92765.589）、H（X=51354.672

6、，Y=92921.589）分別建立兩個四邊形平面一級控制網，為方便操作和不易破壞，將八個原始點通過經緯儀(DF-02C型)引至基坑邊上，并形成分布在基坑周圍的十六個永久控制點，分別為A'-H'（詳見附圖一）。以圖紙提供的軸線交點原始坐標為核心布置平面二級控制網，以各分區軸線為依據布置三級平面控制網。2、高程控制網的建立以威海市建筑設計院有限公司設計、威海市規劃局給定原始水準點E1（絕對高程為15.12m）引測到配電室墻上水準點。建立一級高程控制網，以原始水準點為依據向場內引測到1#站前廣場東北角塔吊上設置二級高程控制網E2(絕對高程為9.59m），以二級高程控制網為依據在各樓層

7、平面內建立三級高程控制網。將E1點的標高，引入臨建配電室墻上，絕對高程為15.92m，用墨汁彈線，長度為20cm，涂紅三角，用黑色記號筆標記絕對高程，然后分別引至十六個控制點上，形成閉合回路，測定誤差符合規范要求。一級控制網即十六個控制點（A'-K'（詳見附圖一）。四、建筑物的定位為準確進行本工程定位，邀請規劃局對本工程進行GPS定位，然后建筑物控制點的引測均使用經緯儀、全站儀（KTS442型）進行精確定位布設一級控制網后，然后使用經緯儀確定建筑物內部控制點，布設二級控制網，然后利用內部控制點再進行每個自然分區控制，形成三級控制網，三級控制網互相聯系，相互閉合，相互復核，形成一

8、個平面控制系統。由于該工程工期地勢開闊，場地較大，測量時根據甲方提供的坐標點進行引測設置永久控制點，引測點進行隱蔽并永久保留，永久控制點應放在影響不大且不容易破壞的地方，便于以后測量檢查及引測工作。控制點做法見下圖： 控制點設置做法示意圖然后使用現場的控制點進行建筑物的測量工作。測量方法使用經緯儀測出建筑物定位點和軸線控制交點，最后放出各相應的線。對±0.000m以上結構施工，在一層樓面預埋200mm×200mm×4mm鋼板，做法同控制平面點的做法，該控制點設在建筑物內，通過控制點用垂直儀進行垂直投點。同時在樓面使用經緯儀繼續展開測量放線定位工作。所有樓面的放線每

9、一軸線引至外墻且使用經緯儀進行垂直檢驗校正，在外墻面每層的每一軸線均使用紅三角表示，并標出各軸線值。五、建筑物的標高測量控制標高引測示意圖標高的測量依據建設單位提供的標高點及高程值，用精密水準儀（DZS3-1型）引測檢驗校正，將高程全部引測到坐標控制點上，以及在新建筑物的塔吊上用紅三角標明記錄，在紅三角處標上其標高值，便于及時準確使用。此紅三角必須經過多次復測準確無誤后方可使用且做到經常（每施工一層樓面）檢測，如果發現有變形，應及時停用并銷毀，重新測做。待地下一層建筑物完成后將其標引至建筑物上，在建筑物外圍每點設在軸線墻上。1、 主體施工階段：在一層梁板柱鋼筋綁扎完畢后，結構50cm控制線抄測

10、到鋼筋主筋上，用黃膠帶粘貼標記，以控制樓板厚度及結構層標高，在砼澆筑前，標高應復測一次。在一層砼澆筑完畢后，在滿堂腳手架立桿上距離不超過10cm，再次抄測結構50cm線，用黃膠帶粘貼標記，以控制下層結構標高。墻柱拆模后每個墻柱需要覆膜的應待薄膜拆除后7日內測放出結構50cm線、軸線，不用覆膜的模板拆除后應測放出結構50cm線及軸線。2、 砌體施工階段：窗臺壓頂及過量標高線、砌體上部預留縫位置及下部小磚砌體高度線、植筋位置線、安裝箱盒標高線。3、 裝修階段：抹灰成活后7日內測放出建筑50線、頂棚上部10cm水平線、窗戶安裝標高線、板塊地面控制線。六、建筑物的豎向控制及軸線的測量放線建筑物的垂直度

11、控制采用“內垂直”引測，外經緯儀（外控法）來相互校核的方法進行。即建筑物外輪廓的垂直度控制由經緯儀在建筑物外側的首層的基準線為基礎向上投測校正偏差。在建筑物內部軸線使用激光垂準儀投點經緯儀，在一樓樓面預埋控制點分別向上進行垂直投點。控制軸線為東西軸線1米控制線，南北軸線1米控制線，再通過控制線反軸線。有機玻璃板中心投測后的控制點150150有機玻璃板二層樓板200*200mm預留洞150150200*200mm預埋鋼板激光鉛垂儀垂直傳遞點一層樓板或地面 軸線引測示意圖軸線測量放線根據垂直投點,使用經緯儀進行樓面的展開放線工作，展開放線工作前必須驗線，局部面較小處使用經緯儀及鋼尺進行引測，將所需

12、要用的線全部彈在樓面上，并將軸線引至建筑物的外側進行外控法的調整校正以確保測量放線準確精度。工序成活后必須復查。1、 主體施工階段樓層平面放線：主軸線、墻柱控制線（基礎墻柱四角用紅油漆涂抹）、剪力墻上箱盒位置線、樓層主要陰陽角控制線。2、 砌體施工階段樓層平面放線：墻體位置線、墻體位置20cm控制線、門洞口線、二次結構位置線、安裝箱盒位置線。3、 裝修階段樓層平面放線：板塊地面位置線及控制線。七、建筑物的沉降觀測為保證施工能順利進行，施工過程中應對建筑物隨時進行沉降觀測，便于給施工過程提供有關資料，確保建筑物的結構安全。沉降觀測點的設置應在沉降且結構較重要部位以及地基及基礎不相同處設置，首先考

13、慮在建筑物的四角、伸縮縫、以及建筑物內外設置。沉降觀測由建設單位分包給具有專業資質的測量單位進行測量。八、測量工作人員安排該工程計劃安排專職測量人員3人進行專職測量，負責該工程的基準點、測設點等維護使用，測量放線抄平以及有關測量放線的資料收集整理，配合現場施工，為施工技術人員提供準確數據供項目總工程師施工技術決策。九、施工測量主要器具序號名稱型號生產廠家主要用途數量1激光垂準儀J2-JD北京博飛垂直傳遞1套2經緯儀DF-02C北京科力達測設軸線1套3水準儀DZS3-1北京博飛水準測量2套4鋼卷尺50m天津水平丈量2把5鋁合金塔尺5m蘇州水準測量2把6全站儀KTS442北京科力達定位放線1套除上述主要器具外另配有：線錘、計算器、記錄本、鋼樁、木樁、鐵釘、5m小鋼卷尺等，邀請規劃局用GPS進行平面定位。 十、測量誤差控制控制點測量應滿足一級小三角的精度要求即測角相對中誤差5,測距邊長相對中誤差應1/30000。軸線間距測量相對誤差1/15000，測角中誤差±15/(N為建筑物長邊跨數）。垂直度偏差層間不大于3mm，全高不大于5mm。標高測量層高不大于±3mm，全高不大于±5mm。 十一、施工測量應注意的事項1、施工過程中測量放線嚴格執行工程測量規范GB50026-2007。2、測量儀器必須符合檢驗、測量和試驗設備控制程序的有關規定，所有測量儀器進場前必須
