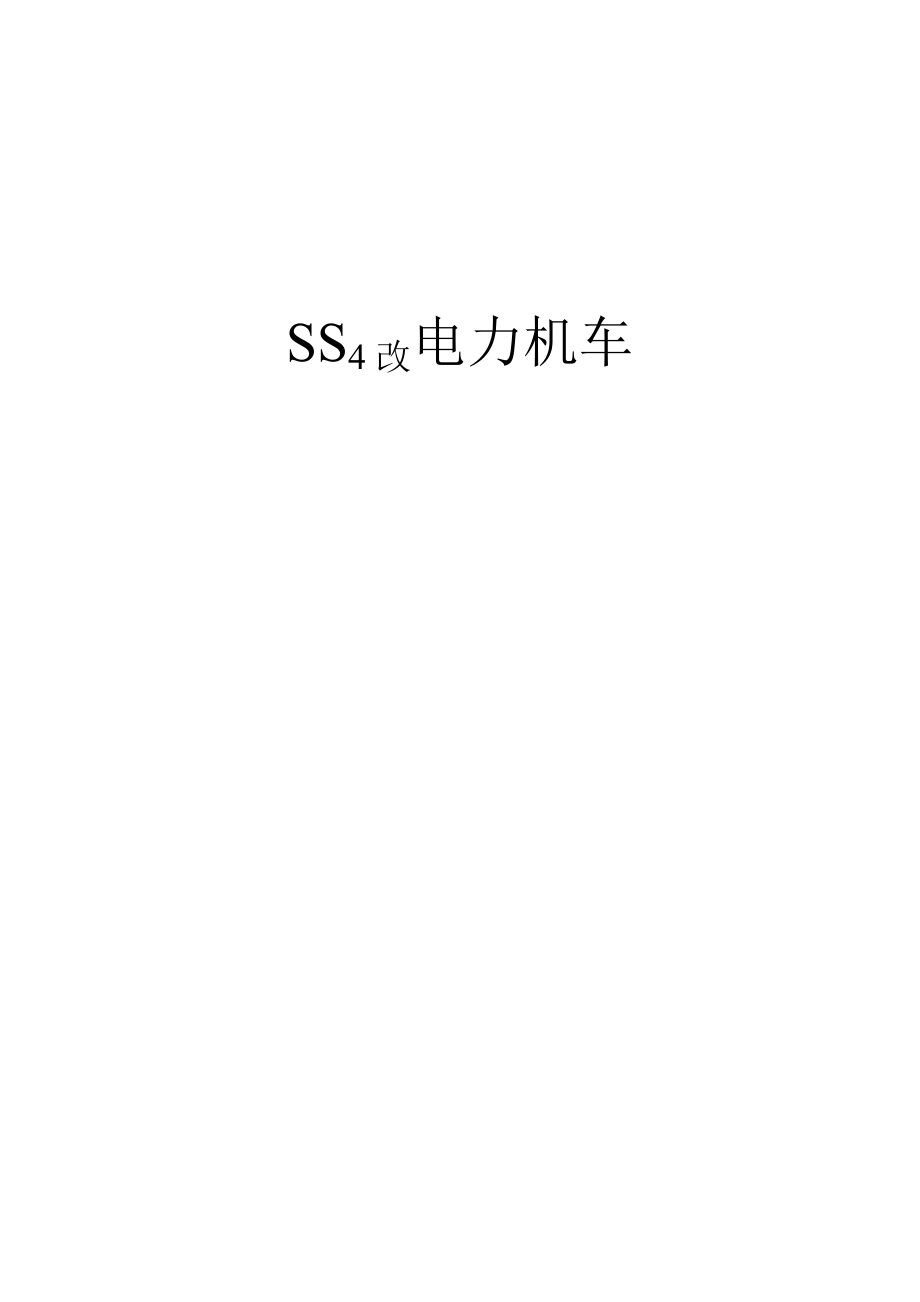

1、SS4改電力機車目錄1、電力機車主電路組成：22、電力機車輔助電路組成53、電力機車控制系統8SS4改電力機車是 “六五”科技攻關項目，1985年9月問世，主型貨運干線機車。SS4是八軸2（B0-B0），兩節車重聯組成。兩節車之間，主電路在車頂用軟辮線連接傳遞25kV電壓，控制電路用三根43芯電纜連接，輔助電路則各自單用。采用轉向架供電、三段不等分繞組與四段半控橋整流、采用加饋電阻制動、三級磁場削弱等。1、電力機車主電路組成：1、主電路結構1、網側高壓： 單相工頻25kV經受電弓、車頂母線進入車體，經主變壓器、車體、轉向架、車輪到鋼軌回流。車體與轉向架間軟線連接，轉向架與輪軸間電刷聯接。組成：

2、牽引變壓器、牽引電動機及其相關電氣設備；特點：高電壓、大電流、控制復雜、工作條件差等；作用：傳遞功率，實現電能向動能的轉換。對主電路的基本要求：滿足起動、調速、制動要求，保證牽引電機轉矩、轉速獨立可調，且范圍寬。采用無級調壓，無再生制動用半控，因此可改善功率系數。2、牽引電機供電方式轉向架獨立供電。兩車各有一主變壓器，都有兩個副邊，每個副邊接一整流裝置向同一轉向架的兩并聯電機供電（先串平波電抗器再并聯）。優點：靈活性大，一主整流器故障，只須切除對應兩電機，機車保留3/4的牽引力；對同車前后轉向架軸重轉移電氣補償，即對軸重較輕的前轉向架電機供較小電流或電壓，以充分利用粘著力；轉向架電氣系統單元化

3、。缺點：一組故障時，功率降低一半。 3、調速與磁場削弱方式：起動及低速時調電機端壓、高速時用削磁來調速。削磁方式：電阻分流（三級）。4、電制動方式：加饋電阻制動、再生制動。5、牽引電動機型式及聯結方式：串勵6、檢測及保護方式1檢測：交流側：交流電壓、電流互感器，測網壓、變壓器一次電流。直流側：直流電壓、電流互感器或傳感器，檢測牽引電機端壓、電樞電流、勵磁電流（電氣制動狀態）。2保護種類：過流（含短路和過載）、接地、過壓、欠壓及其它保護。方式：切斷機車總電源、切斷故障電路電源等，或僅給司機信號引起注意。電力機車的功率系數， “交-直”環節，使電力機車具有功率系數的特殊性。功率因數與功率系數 1、

4、交流電路（,正弦），有功P與視在S之比，叫功率因數。“交-直”機車，電壓正弦，電流畸變（理想情況下為矩形波）。牽引變壓器原邊有功P與視在S之比叫功率系數，用來表示。2、功率系數的物理意義（1）定義 （4-1） 電壓正弦，電流非正弦基波、諧波，其與電壓同頻基波產生有功功率、不同頻諧波只產生無功功率。因此 (4-2)式中，U為正弦有效值，I為電流總有效值，I(1)為基波電流有效值, 為基波電流的相位系數，為基波電流的有功分量。引入電流波形畸變系數（亦即電流基波系數），則有 可見：畸變，無畸變，有。通常情況， 。（2）淺析 ：一是基波電流與電壓不同相，；二是電流畸變有諧波，。 提高，一是使與同相，二

5、是使電流接近正弦。理想情況：硅元件正向管壓降為零；直流側Ld=；變壓器繞組漏抗、電阻忽略不計；變壓器次邊電壓正弦。2、三段不等分橋式整流電路采用不等分三段繞組、四段半控橋整流。優點：無級平滑調壓，功率系數較高，諧波電流干擾降低。 圖示電路，變壓器副邊ax1、bx2兩段，其ax1段半控橋，bx2段中抽式半控橋，故實際上是三段不等分（電壓比例為1：1：2）。D1D4提供續流通道。 圖4-12 三段不等分半控橋電路圖4-13 三段不等分半控橋波形第一段，低壓調節（大橋調壓）。繞組ax1、T1、T2、D1、D2工作，D3、D4聯通電路；T3T6均關斷。據波形，整流電壓平均值 (4-29)式中，Uax1

6、為ax1段電壓有效值，是副邊總電壓有效值的一半（即0.5U2）。可見:1=，Ud=0；1=0，Ud=0.9Uax1=0.5Ud0。即1由0，Ud從00.5Ud0。第二段，中壓調節（小橋調壓）。大橋滿開放（即1=0），繞組bc、T3、T4、及D3、D4投入工作，整流電壓平均值為 (4-30)式中，Ubc為bc段電壓有效值，為副邊總電壓有效值的四分之一（即0.25U2。可見:2=，Ud=0.5Ud0；2=0，Ud=0.75Ud0。即2從0，Ud從0.5Ud00.75Ud0。第三段，高壓調節，前兩段橋滿開放（即1=0、2=0），繞組cx2、T5、T6也工作，整流電壓平均值為（4-31） 式中，Ucx

7、2為cx2段電壓有效值，為副邊總電壓有效值的四分之一（即0.25U2）。可見：3=，Ud=0.75Ud0；3=0，Ud=Ud0。即3從0，Ud從0.75Ud0Ud0。按前述方法，可求出，并得=f(Ud/Ud0)曲線，見后圖4-14的曲線5所示。比較曲線4、5可見，三段比兩段的高，且波形畸變小，故被“交-直”機車廣泛用。SS4改、SS8、SS34000等機車采用三段不等分橋調壓。8K機車亦之，不同的是第一段橋為全控橋，類似半控橋工作，可再生制動；第一段全橋移相/20，當1=0時再順序開放第二段橋。3、牽引、制動電路三段繞組，中抽兩段空載均335V，另一段空載670V，副邊總電壓共1 340V。電

8、機固定電阻削磁0.96，而級電阻削磁同SS3，分別為0.7、0.54、0.45。電阻制動。一節車四電機主極串聯，由主變壓器勵磁繞組經可控硅整流他勵（電流反向，使電機電勢反向）供電，各電機電樞與各RZ串成回路。兩級電阻制動。高速時RZ為1，而低于34km/h時短接2/5為0.6，保證在20km/h左右低速區有大制動力，使低速區的制動力提高65。SS4下坡道電阻制動時，采用恒速控制為主、恒勵磁控制為輔的控制方式。4、主電路保護原邊：主斷路器采用新型真空斷路器，優點是固有分閘時間短、結構簡單、分閘時無需壓縮空氣，因而不象空氣斷路器那樣易受壓縮空氣污染以及導致的高壓瓷瓶內部閃絡甚至于擊穿的惡性事故。副

9、邊：仍采用阻容吸收電路保護。整流器：內部短路或外部短路（如電機環火）由串聯的快速熔斷器保護。牽引電機：過流、接地保護用同型號（利于通用化）的電壓型繼電器。其接地保護與SS3不同，每轉向架電氣單元均接一個接地繼電器，利于查找接地故障。 關于檢測:主電路直流電流、電壓檢測全互感化，使主、控間電氣隔離，還使復雜的駕駛臺儀表接線插座化，其同一檢測量作指示、過流保護、反饋控制三用。交流網壓25kV首次使用高精度25kV/100V交流電壓互感器，并與特制的防振直讀式單相電度表配合，使機車有功電能測量比較滿意。（1）不等分三段繞組供電、三段半控橋整流。（2）一節車主變壓器的兩個副邊繞組，分別向前、后轉向架供

10、電，便于軸重轉移電氣補償。（3）加饋電阻制動。以33km/h為界，高于為純電阻制動（同SS4，但RZ不變，調IL來調B），低于為加饋電阻制動。（注意：加饋電阻制動時，同轉向架電機（2臺）的電樞串制動電阻后并聯，再按前、后轉向架接對應主整流器；一節車4電機）勵磁繞組串聯后由變壓器副邊專用繞組經半控橋整流器供電（勵磁方向與牽引時相反）。調制動力由調主整流器實現。當某電機或RZ故障時，拉下相應的隔離開關，甩開對應的電機電樞回路。（4）有功功率補償。在主變壓器副邊裝PFC裝置（兩節車共4組），通過LC串聯諧振濾波，降低3次諧波含量，提高。2、電力機車輔助電路組成“單-三”相異步劈相機供電，三相異步電動

11、機負載。電源：變壓器副邊輔助繞組a6-b6-x6（中抽式），其中a6-x6額壓為400V，而b6-x6額壓為226V。設有庫用插座，在庫內可用380V的單、三相庫內電源供電。1、單-三相供電系統異步劈相機電阻分相起動，電壓繼電器監測起動過程及控制切除起動電阻。注意：劈相機參數有調整，以克服SS1、SS3劈相機起動電流較大、分相起動后切除起動電阻的自起動性能較差等缺點。（1）劈相機分相起動電路說明接觸器201KM控制劈相機的運轉與停止。接觸器213KM將起動電阻263R接入第二電動相D2與發電相D3之間。電壓繼電器283AK監測起動過程并控制起動電阻的開斷，其工作電源（直流110V）從導線531

12、經533KT常開聯鎖由導線281引入。劈相機起動過程 按下主駕駛臺上劈相機按鍵213KM閉合（接入263R） 201KM閉合（接入電源）劈相機開始起動；283AK監測發電相電壓（由導線279、280引入）間接反映劈相機轉速，當達約0.9倍額定轉速時（即283AK測得發電相電壓接近比較電壓（額定網壓下約為220V，由導線202、206引入），283AK動作213KM失電斷開263R，起動完成；起動后，283AK失去工作電源處于閉置狀態。（注意：設有備用起動電阻，一組燒壞可換另一組，若兩組均燒損則通過閘刀開關296QS倒向233改用電容分相起動。）（2）通風電動機電容分相起動劈相機故障備用電路:第

13、一牽引通風電動機、分相起動電容。劈相機出故障切除劈相機，以253C對第一牽引通風電動機進行分相起動。這時，劈相機故障轉換開關242QS打向“1”位，即把283AK接入到第一通風電動機的第三相上（從導線3MAD3、3MAD4引入），同時閘刀開關296QS倒向233位接入起動電容。起動過程：仍由283AK控制，起動完后283AK動作使213KM失電斷開起動電容。此后它既是一臺通風電機，又是一臺劈相機。網壓19kV以上，該電動機能分相起動；網壓22kV以上，該機能起動所有其他輔助機組。注意：機車兩節車的輔助電路不重聯，則一節車用劈相機電阻分相起動，另一節車（其劈相機故障時）用第一牽引通風機電動機電容

14、分相起動。 2、三相負載電路劈相機起動后，輔助電路導線201、202、203提供三相不完全對稱電源，各輔助機組依次間隔陸續投入工作。（1）三相負載（一節車）壓縮電動機1臺，牽引風機電動機2臺，制動風機電動機2臺，變壓器風機電動機1臺，變壓器油泵1臺。各輔助電動機由各自的交流接觸器進行通斷控制。為改善對稱性，在兩臺牽引風機電動機及第一臺制動風機電動機的二、三相間接入移相電容，隨其投入使用而一并投入。（2）接觸器 采用3TB系列三相交流繼電器，其中變壓器風機、油泵電動機的接觸器額定工作電流75A，而其余額定工作電流均170A。3TB系列純直流控制，結構簡單，機械壽命長，可靠性高。（3）庫用插座29

15、4XS和庫用轉換開關235QS（如圖5-7所示)機車線路上運行，235QS倒向“運行”位，變壓器副邊輔助繞組a6-x6通過導線204、205經235QS與導線201、202連接，提供單相380V劈相機。機車在庫內，235QS倒向“庫用”位：輸入單相380V。由庫用插座294XS的207、208輸入，經235QS及導線201、202供電給劈相機。209不帶電，若誤從208、209輸入，也可避免劈相機的不正常起動及造成的損壞。在制造廠和大修廠時使用。輸入三相380V。由294XS的207、208、209輸入，經235QS及導線209與203連接母線直接為輔助電路供電。段內時使用。3、單相負載電路（

16、1）380V單相負載電路 一路給窗加熱玻璃，另一路給壁爐、腳爐供電。有自動開關作電路過載保護。（2）220V單相負載電路 司機的空調、熱飯電爐。有自動開關作電路過載保護。4、保護電路（1）零壓保護 是接觸網供電的失壓保護，電路如圖5-8所示。組成：零壓變壓器281TC、整流290U、電容256C及零壓時間繼電器286KT。 圖5-8 SS4改型輔助電路保護原理：電網正常供電，導線204、205的380V交流電壓281TC261R290U零壓時間繼電器286KT吸合；電網失壓，286KT失電動作，其常閉聯鎖閉合，經零壓中間繼電器將接通主斷路器分閘電路，并顯示零壓信號。改進型零壓保護裝置：保證網失

17、電2秒內斷開主斷路器，以避免牽引變電所故障重合閘（間隔2秒）引起主、輔電路的沖擊。網壓消失，a6-x6端壓隨時間衰減到零，兩穩壓管（穩壓50V）串，使286KT在網失壓2秒內動作，以達保護的準確性。穩壓管并電容256C，電壓不躍變，使286KT線圈上電壓有一衰減過程（即吸合電流隨時間衰減），使286KT的常閉觸頭可靠吸合，無抖動。另：零壓保護電路還起門聯鎖保護閘287YV的交流保護作用。 287YV兩路供電，即使出現控制電路切斷而機車高壓供電依然存在的情況，287YV仍得電，門聯鎖鎖閉，各室門打不開，達到確保人身安全的目的。（2）接地保護 繞組的x6與地間接輔助電路接地保護電路，如圖5-8示。

18、組成：輔接地繼電器285KE、整流291U、限流262R、電容257C、故障隔離開關237QS等。支路由導線464經110V控制電源接地，屬有源保護裝置。工作原理：當輔助電路某點接地，接地保護系統形成回路，285KE動作吸合，主斷路器分閘線圈得電跳閘，駕駛臺輔接地信號顯示。此時285KE常閉觸頭斷開，串入262R限流，避免大電流燒損接地繼電器；同時接通“自鎖”回路，保持信號記憶。故障解除后，借助主斷路器合閘操作使285KE恢復，保持信號消失。262R兩端接電容257C，是為了使285KE動作時可靠吸合，以提高保護系統的可靠性。另：輔接地保護故障隔離開關237QS，在輔助電路一點接地且不能排除時

19、，切除保護電路，使機車作故障運行。 （3）過壓保護 同主電路過壓保護，即在a6-x6兩端并RC（圖中255C、260R），吸收過電壓。（4）過流保護 過流繼電器保護，如圖5-6中的282KC。當輔助電路短路超過2 800A時，過流繼電器282KC吸合動作使主斷路器分閘，并顯示輔過流信號。（4）輔機過載保護 7臺三相異步電機，均接三相自動開關。自動開關，以熱脫扣和電磁脫扣方式進行保護。短路保護：是電磁脫扣方式，保護動作及時，可在0.5秒內動作，切斷故障支路。過流保護：是熱脫扣方式，有反時限特性：故障電流大，動作時間短；反之相反。注：自動開關脫扣動作后，需間隔23分鐘后才能恢復接通。 3、SS4改

20、型電力機車控制系統1、控制系統 SS4改不等分三段繞組、三段半控橋，無移相橋向開關橋過渡，控制較SS4簡單。但采用恒速、恒流雙環控制，速度外環是主反饋，電流內環是局部反饋。控制器（調速手輪）：給定速度（電壓）與速度反饋（電壓）比較，經速度PI調節得電流信號，再與電流反饋比較，然后由電流PI調節輸出控制形成觸發脈沖。則一旦給定速度，也就給定了相應的電流。控制的基本原理相似于SS4。注意：當調速手輪在6大級以上時，可三級削磁調速，由換相手柄來控制。 SS4用兩條反饋支路，兩個PI調節器，恒值控制兩個量。恒流、恒速雙閉環自動控制系統：結構框圖：如圖所示。速度主反饋，電流局部反饋。 給定速度un與速度反饋unf比較，偏差un經速度PI輸出ui電流調節信號；ui與電流反饋uif比較，ui經電流PI輸出直流控制電壓uc去控制產生觸發脈沖，從而控制牽引電機端電壓，保證在給定速度下運轉。2（B0B0），每個轉向架有一套控制系統，如圖6-38所示。 最大（飽和限幅決定），ui最大，經電流調節器控制Ud迅速增大，Id也迅速增大至最大起動電流。第二階段：加速。隨Idui；因控制電路電磁慣性Id超調ui改變極性（為負），電流調節器控制Ud開始，Id回到恒定，但大IdM電磁M負載電機加速。第三階段：最大電流加速起動（雙環起動過程主要階
