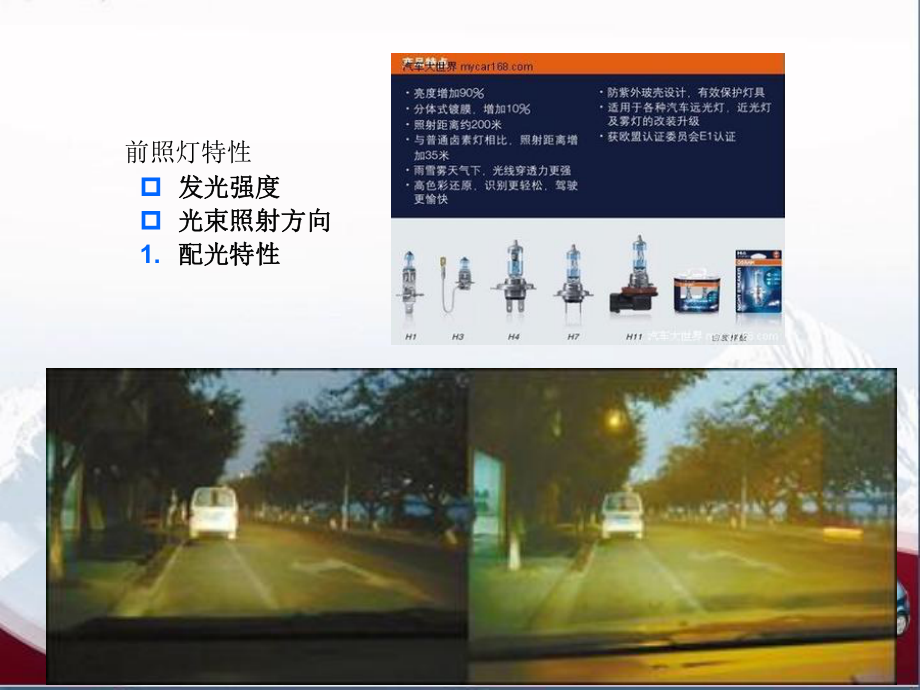

1、項目十：汽車前照燈檢測與分析(19) 前照燈是由燈泡、反射鏡和配光鏡構成。反射鏡表面形狀為旋轉拋物線，當燈絲位于焦點處時，光線經反射鏡反射后，可形成平行光束射向遠方；配光鏡即為車燈前部的透光玻璃，光線通過時，可達到所要求的配光性能。 前照燈在汽車上的安裝數量一般有二燈制和四燈制。二燈制前照燈均為遠、近光雙光束燈，對稱安裝在汽車前部兩側；四燈制前照燈，每側兩只，裝在外側的兩只是遠、近雙光束燈，裝在內側的兩只是遠光單光束燈。 概概 述述 前照燈特性p 發光強度發光強度p 光束照射方向光束照射方向1. 配光特性配光特性1、發光強度（坎德拉cd）n光線在給定方向上發光強弱。n一個光源發出頻率為540T

2、Hz的單色輻射，若在一定方向上的輻射強度為1/683W/sr（即1/683瓦特每球面度），則此光源在該方向上的發光強度為1cd。2、照度（勒克斯Lx）n表示受光表面被照明的程度。 一、一、發光強度發光強度 發光強度與照度的關系發光強度與照度的關系 照度發光強度照度發光強度/離開光源距離的平方離開光源距離的平方 二、二、光束照射位置光束照射位置 光束照射位置：如果把光束最亮區域看做是光軸的中心，那么它對于水平、垂直坐標軸交點的偏離，就表示它的照射位置。 三、三、配光特性配光特性n 前照燈的遠光是夜間行車照明用的，當無迎面來車或不尾隨其他車輛時，希望燈光照得遠并使路面有足夠的亮度；前照燈的近光是會

3、車時用的，要求光束傾向路面一側，避免對面來車駕駛員炫目。因此，前照燈發出的光線應滿足一定的分布。配光特性就是用等照度曲線表示的明亮分布特性。n 前照燈配光標準：美國的SAE標準和歐洲的ECE標準。我國國家標準所規定的配光標準與ECE標準一致，按照此標準制造的前照燈屬于“非對稱防眩光前照燈”。兩種配光方式的遠光基本相同，區別在于近光的照射位置和防炫目的方法。n 前照燈的配光特性應滿足的要求是遠光要有良好照明，近光應具有足夠照度和不炫目。 1 1、SAESAE配光方式配光方式 稱為美國配光方式。 遠光燈絲位于反射鏡焦點處；近光燈絲位于焦點之上。 所發出的光線經反射后，大部分向下傾斜，從而下部較亮而

4、上部較暗，所形成的光形分布是水平方向?qū)挘怪狈较蛘Ｈ舻日斩惹€左右對稱，不偏向一邊，上下擴展不太寬，就是好的配光特性。SAE配光方式的近光照射在屏幕的光斑沒有明顯的明暗截止線。2 2、ECEECE配光方式配光方式n 稱為歐洲配光方式。n 其遠光配光與SAE配光方式相同；近光燈絲位于反射鏡焦點之前，且在燈絲下設一遮光屏。這樣，近光光線只落在反射鏡上半部分而向下傾斜反射，照到屏幕上時，可看到明顯的明暗截止線和明暗截止線轉角點的光n ECE配光方式有兩種：一種在配光屏幕上，左半邊明暗截止線是與水平的前照燈基準中線高度水平線hh重合，右半部分明暗截止線以hh與VV線（汽車縱向中心平面在屏幕上的投影線

5、）的交點為起點，呈15向右上方傾斜。另外一種配光方式，燈光在屏幕上的投影呈Z字形。左半部分投影明暗截止線在hh線下250mm處，右半部分則先在左半部分投影明暗截止線與VV線交點處向上傾斜45角，與hh線相交后成為水平線，明暗截止線在屏幕上呈Z字形。我國前照燈的近光燈已采用Z字形配光方式 前照燈的檢測項目與標準前照燈的檢測項目與標準n 國家標準機動車運行安全技術條件(GB7258-2004)對前照燈的安裝、使用以及性能方面有如下要求： 一、對前照燈安裝、使用的要求對前照燈安裝、使用的要求 1 1）在正常使用條件下，機動車前照燈光束照射位置應保持穩定。在正常使用條件下，機動車前照燈光束照射位置應保

6、持穩定。 2 2） 裝有前照燈的機動車應有遠、近光變換裝置，并且當遠光裝有前照燈的機動車應有遠、近光變換裝置，并且當遠光變變?yōu)榻鈺r(shí)，所有遠光應能同時熄滅。同一輛機動車上的前照燈不允為近光時，所有遠光應能同時熄滅。同一輛機動車上的前照燈不允許左、右的遠、近光燈交叉開亮。許左、右的遠、近光燈交叉開亮。 3 3）前照燈的遠、近光燈上下并列設置時，近光燈應位于上側，前照燈的遠、近光燈上下并列設置時，近光燈應位于上側，其它情況下近光燈應位于外側。其它情況下近光燈應位于外側。 4 4）所有前照燈的近光都不允許眩目。所有前照燈的近光都不允許眩目。 主要包括配光特性、發光強度和光束照射方向等。1）配光特性

7、測試前照燈配光特性的方法，按有關國家標準規定，是在汽車前方25m處放置一屏幕，測試近光燈在屏幕上的照度分布。圖中H對應前照燈的中心點，HV對應右車道中心線。圖中劃分了I、區，對應于路面和前方的不同位置，還標出了若干測試點，如B50L相當于前方50 m距離處迎面汽車駕駛員眼睛的位置。50 V表示本車前方50 m的路面，25R對應于車前方25 m右邊線的位置，50L為左側車道50 m處位置等。前照燈配光特性前照燈配光特性二、二、對前照燈性能的要求對前照燈性能的要求 2、前照燈近光的配光要求： l 最主要的是在屏幕上要有明顯的“明暗截止線”，即圖中的hHH3線。這條線的右側與水平方向成15角，上方是

8、“暗區”，下方是“亮區。l 在區要求盡可能暗些，該區任何點照度不大于0.7lx；尤其是B50L處，照度不能超過0.7 lx，以免造成對方駕駛員炫目。l 區代表車前方2550 m處路面，是近光燈最主要的照明區域。要求該區任何點的照度不小于2 lx，以保證有足夠的照明。l I區代表車前l(fā)025 m近處路面，是照得最亮的區域。為了避免周圍區域產生過大的明暗對比，該區最大照明限制在20 lx以下。 前照燈配光特性前照燈配光特性三、三、遠光的配光要求遠光的配光要求 1、遠光燈光束在屏幕上的分布大體上是橢圓的光形。一般照度最大的點與車燈對應的中心點并不重合，而略低于中心點。由于遠光燈主要是要照亮遠方的路面

9、，所以屏幕上的某些點，例如中心點和最大照度點等，都不能小于相應的規定值。例如，對于白熾燈，最大照度Emax不應小于32 lx，中心點的照度不應小于0.9 Emax 。用屏幕法檢測前照燈照射位置用屏幕法檢測前照燈照射位置 2）發光強度l 發光強度是對遠光燈最重要的檢測項目之一。表412給出了國家標準機動車運行安全技術條件(GB7258-2004)對前照燈遠光發光照度的規定。機動車類型檢查項目新注冊車在用車一燈制二燈制四燈制a一燈制二燈制四燈制三輪汽車80006000-60005000-最高設計車速小于70km/h的汽車-100008000-80006000其它汽車-1800015000-1500

10、012000摩托車100008000-80006000-輕便摩托車4000-3000-拖 拉 機運輸機組標定功率18km-8000-6000-標定功率18km6000b6000-5000b5000-前照燈遠光光束發光強度最小值要求 單位：坎德拉 表l 國家標準對近光燈的發光強度沒有作具體的規定。因?yàn)榻鉄粽彰骶嚯x較近，一般在40 m左右，所以發光強度遠比遠光要低。l遠光燈發光強度也不是越大越好。因夜間會車時，車燈由遠光變?yōu)榻猓彰骶嚯x突然從100 m左右減到50 m以內，50 m以外的路面一下子變暗，眼睛不能適應這種突然變化，幾秒鐘內看不清遠處路面，造成盲目開車，也是很危險的。 3）光束照射

11、方向l 用屏幕法檢測前照燈光束照射位置既可以同時用于測近光和遠光。H為前照燈基準中心的高度，D為二燈中心間的距離。虛線表示為前照燈光束的照射位置。其中H1、H2分別代表左、右燈光束中心高度，D1、D2分別代表左、右二燈光束的水平偏移量。l 檢查前照燈的近光光束照射位置時，按照國家標準的規定，前照燈在距離屏幕10 m處，光束明暗截止線轉角或中點的高度(即圖中H1、H2)應為06一08H，其水平方向位置向左偏移均不得超過100mm。l 對于遠光燈的照射方向，國家標準規定：四燈制前照燈其遠光單光束的調整要求在屏幕上(也就是距離前燈10 m遠)光束中心離地面高度為0.850.9H，水平位置要求左燈向左

12、偏不得大于100 mm（避免炫目），向右偏不得大于170 mm。右燈向左或者向右偏不得大于170 mm。l 光束照射方向都只能是向下偏而不能向上偏，目的是能照到前方路面。l 照射方向的偏移量實際上是非常小的，下面把偏移量折算成光軸角(光束偏離正前方的微小角度)，看看是什么結果。例如假定H=850 mm，則：對于近光燈：向下偏0.8H相當于 =5827；左右偏100mm相當于 =5827；對于遠光燈：向下偏0.9H相當于 =2913；左右偏170 mm相當于 =5827；左燈向左偏100 mm相當于 =3423。 1檢測前的準備工作 1)檢測儀器的準備 (1)在不受光的情況下，調整前照燈檢測儀光

13、度計和光軸偏斜指示器指示指針的機械零點。 (2)檢查聚光透鏡和反射鏡的鏡面有無污物，若有，用柔軟的布或鏡頭紙擦拭干凈。 (3) 檢查導軌是否沾有泥土等雜物，若有，應掃除干凈2)被測車的準備 (1)清除前照燈上的污垢。 (2)輪胎氣壓應符合汽車制造廠的規定，否則影響車燈中心高度。 (3)汽車空載，在司機座位乘坐一名駕駛員。 (4)汽車蓄電池應處于充足電狀態，以保證能檢測到正確的前照燈光照強度值。 前照燈的檢測方法與步驟前照燈的檢測方法與步驟3)3)檢測儀使用注意事項（1）按說明書要求，正確安裝設備（2）正確連接電源和各種線纜，前照燈檢測儀在檢測時要在前照燈間移動，因此線纜應有足夠長度和適當防護措

14、施。（3）儀器使用前應檢查各指示器的零位是否漂移，受光器的受光面是否蒙有灰塵或受到污染，對追蹤光軸式檢測儀的追蹤性能應作周期性校準。（4）要避開外來光線的影響，對于四燈制的汽車，檢測時應將同側的兩只前照燈遮住一只，然后再檢測另一只。（5）按檢測儀的說明書要求制定相應的操作規程，正確操作檢測儀。2)屏幕式前照燈檢測儀的檢測方法屏幕式前照燈檢測儀的檢測方法l (1)將被測車盡可能與檢測儀的屏幕或?qū)к壉ＷC垂直方向駛近檢測儀，使前照燈與將被測車盡可能與檢測儀的屏幕或?qū)к壉ＷC垂直方向駛近檢測儀，使前照燈與檢測儀受光器相距檢測儀受光器相距3m。l (2)用汽車擺正找準器使檢測儀與被測車對正。用汽車擺正找準

15、器使檢測儀與被測車對正。l (3)開亮前照燈，用前照燈照準器使檢測儀與被測車前照燈對正，然后把固定屏幕開亮前照燈，用前照燈照準器使檢測儀與被測車前照燈對正，然后把固定屏幕調整到與前照燈一樣高，要特別注意使受光器與被測前照燈配光鏡的表面中心重調整到與前照燈一樣高，要特別注意使受光器與被測前照燈配光鏡的表面中心重合。合。l (4）使固定屏幕上左右光軸刻度尺的零點與活動屏幕上的基準指針對正）使固定屏幕上左右光軸刻度尺的零點與活動屏幕上的基準指針對正 (5）上下）上下和左右移動受光器，使光度計指示值達到最大，此時，根據受光器上的基準指針和左右移動受光器，使光度計指示值達到最大，此時，根據受光器上的基準

16、指針?biāo)富顒?dòng)屏幕上的上下刻度值和活動屏幕上的基準指針?biāo)腹潭ㄆ聊簧系淖笥铱趟富顒?dòng)屏幕上的上下刻度值和活動屏幕上的基準指針?biāo)腹潭ㄆ聊簧系淖笥铱潭戎担纯傻玫焦廨S偏斜量。根據此時光度計上的指示值，可得出前照燈發光強度值，即可得到光軸偏斜量。根據此時光度計上的指示值，可得出前照燈發光強度。度。光軸偏斜量和發光強度顯示光軸偏斜量和發光強度顯示左右光軸刻度尺零點校準左右光軸刻度尺零點校準 3)投影式前照燈檢測儀的檢測方法投影式前照燈檢測儀的檢測方法l (1）將被測車盡可能與檢測儀的導軌保證垂直方向駛近檢測儀，使前照燈與）將被測車盡可能與檢測儀的導軌保證垂直方向駛近檢測儀，使前照燈與檢測儀受光器相距檢

17、測儀受光器相距3m。l (2)用汽車擺正找準器使檢測儀與被測車對正。用汽車擺正找準器使檢測儀與被測車對正。l (3)開亮前照燈，移動檢測儀，使光束照射到受光器上，并使上下和左右光軸開亮前照燈，移動檢測儀，使光束照射到受光器上，并使上下和左右光軸偏斜指示計的指示值為零。此時，根據投影屏上前照燈光束的影像位置，即偏斜指示計的指示值為零。此時，根據投影屏上前照燈光束的影像位置，即可得出光軸的偏斜量。可得出光軸的偏斜量。l ( 4)根據光度計上的指示值，即可得出前照燈的發光強度。根據光度計上的指示值，即可得出前照燈的發光強度。4)自動追蹤光軸式前照燈檢測儀的檢測方法自動追蹤光軸式前照燈檢測儀的檢測方法

18、l (1)將被測車盡可能與檢測儀的導軌保證垂直方向駛近檢測儀，使前照燈與檢將被測車盡可能與檢測儀的導軌保證垂直方向駛近檢測儀，使前照燈與檢測儀受光器相距測儀受光器相距3m。l (2)用汽車擺正找準器使檢測儀與被測車對正。用汽車擺正找準器使檢測儀與被測車對正。l (3)開亮前照燈，接通檢測儀電源，用控制器上的上下、左右控制開關移動檢開亮前照燈，接通檢測儀電源，用控制器上的上下、左右控制開關移動檢測儀的位置，使前照燈光束照射到受光器上。測儀的位置，使前照燈光束照射到受光器上。l (4)按下控制器上的測量開關，受光器隨即追蹤前照燈光軸，根據光軸偏斜指按下控制器上的測量開關，受光器隨即追蹤前照燈光軸，根據光軸偏斜指示計和光度計的指示值，即可得出光軸偏斜量和發光強度。示計和光度計的指示值，即可得出光軸偏斜量和發光強度。3前照燈檢測儀的維護前照燈檢測儀的維護維護周期維護部位維護要領調修方法使用前指示儀表切斷“光軸光度”轉換開關（相當于不受光狀態），檢查光度計和光軸偏斜指示計的指針機械零點指針若不在零點，用零點調整旋鈕將指針調到零點聚光透鏡和反射鏡檢查鏡面有無污垢或模糊
