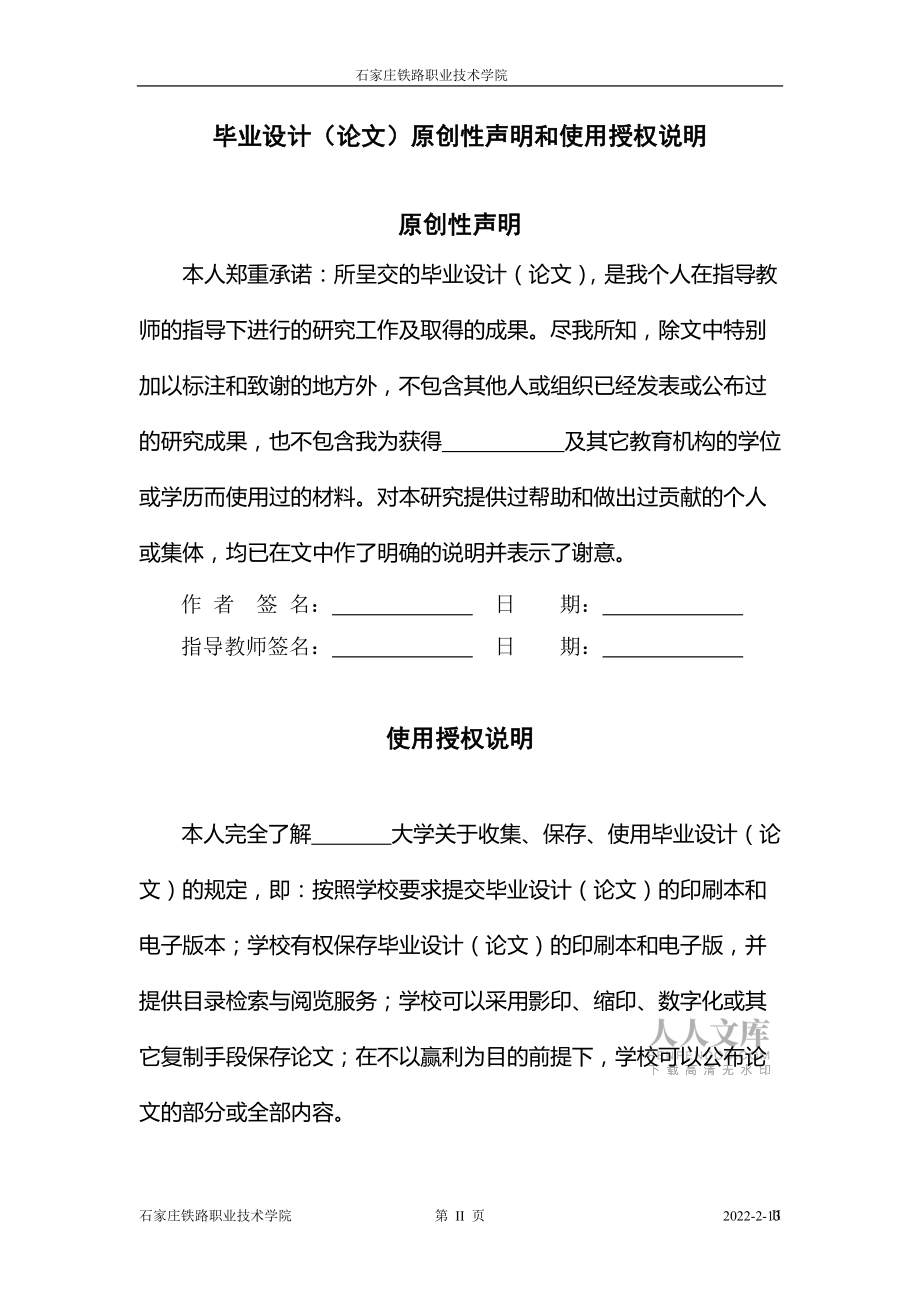

1、 石家莊鐵路職業技術學院 存檔號： 091064112 學號： 200601041012 石家莊鐵路職業技術學院畢 業 設 計 京石高速鐵路精密工程測量 畢業設計（論文）原創性聲明和使用授權說明原創性聲明本人鄭重承諾：所呈交的畢業設計（論文），是我個人在指導教師的指導下進行的研究工作及取得的成果。盡我所知，除文中特別加以標注和致謝的地方外，不包含其他人或組織已經發表或公布過的研究成果，也不包含我為獲得 及其它教育機構的學位或?qū)W歷而使用過的材料。對本研究提供過幫助和做出過貢獻的個人或集體，均已在文中作了明確的說明并表示了謝意。作 者 簽 名： 日 期： 指導教師簽名： 日期： 使用授權說明本人完

2、全了解 大學關于收集、保存、使用畢業設計（論文）的規定，即：按照學校要求提交畢業設計（論文）的印刷本和電子版本；學校有權保存畢業設計（論文）的印刷本和電子版，并提供目錄檢索與閱覽服務；學校可以采用影印、縮印、數字化或其它復制手段保存論文；在不以贏利為目的前提下，學校可以公布論文的部分或全部內容。作者簽名： 日 期： 學位論文原創性聲明本人鄭重聲明：所呈交的論文是本人在導師的指導下獨立進行研究所取得的研究成果。除了文中特別加以標注引用的內容外，本論文不包含任何其他個人或集體已經發表或撰寫的成果作品。對本文的研究做出重要貢獻的個人和集體，均已在文中以明確方式標明。本人完全意識到本聲明的法律后果由本

3、人承擔。作者簽名： 日期： 年 月 日學位論文版權使用授權書本學位論文作者完全了解學校有關保留、使用學位論文的規定，同意學校保留并向國家有關部門或機構送交論文的復印件和電子版，允許論文被查閱和借閱。本人授權 大學可以將本學位論文的全部或部分內容編入有關數據庫進行檢索，可以采用影印、縮印或掃描等復制手段保存和匯編本學位論文。涉密論文按學校規定處理。作者簽名：日期： 年 月 日導師簽名： 日期： 年 月 日石家莊鐵路職業技術學院畢 業 設 計 （論文）評 定 表姓名 學號 存檔號091064112 系別測繪工程系專業工程測量技術班 級10641畢業論文（設計）題目 指導教師評語：簽名： 2008年

4、 月 日答辯委員會意見：簽名： 2008年 月 日備注：畢業設計（論文）任務書 學生用表學 生姓 名 學 號 班級10641指導教師姓 名 職 稱副教授系部測繪工程系畢業設計（論文）題目京石高速鐵路精密工程測量畢業設計（論文）要求：1.能熟練準確的運用各種測量儀器；2.運用工程測量的基本原理解決實際遇到的問題；3.熟悉路基橋梁的復測、放樣和內業整理工作；4.能夠熟練運用cass、CAD制圖和其他一些工程測量軟件。完成期限和主要措施：從5月20日至6月10日學生在畢業設計期間應嚴格遵守學校的作息制度，聽從指導老師的安排，不得擅自離校，如有擅自離校、不聽從老師的安排、違反學校作息制度者除按學校規定

5、給予相應處分外，將根據情節給予降低成績等級或不準參加畢業答辯不予考核的處理。畢業設計完成后須經指導老師審核，同意后方可參加畢業答辯。主要參考文獻：1時速200250公里有砟軌道鐵路工程測量指南（試行）關于進一步做好客運專線工程測量工作的通知關于加強鐵路客運專線精密控制測量工作的通知時速200250公里有砟軌道鐵路工程測量指南（試行）客運專線無碴軌道鐵路工程測量暫行規定時速200公里及以上鐵路工程基樁控制網（CPIII）測量管理辦法關于時速200公里及以上鐵路工程測量標準有關事項的通知指導教師簽名： 年 月 日目 錄第一章 工程概況6第二章 客運專線鐵路精密工程測量的概念和為什么要建立客運專線鐵

6、路精密工程測量體系72.1客運專線鐵路精密工程測量的概念72.2為什么要建立客運專線鐵路精密工程測量體系8第 三 章 傳統的鐵路工程測量方法及其不足之處103.1傳統的鐵路工程測量方法103.2傳統的鐵路測量方法的缺點11第 四 章 客運專線鐵路精密工程測量的特點124.1 確定了客運專線鐵路精密工程測量“三網合一”的測量體系134.2客運專線鐵路工程平面控制測量分三級布網的布設原則144.3客運專線鐵路工程測量平面坐標系統應采用邊長投影變形值10mm/km（無碴）/25mm/km（有碴）的工程獨立坐標系154.4、客運專線鐵路軌道定位與相對定位測量相結合的鋪軌測量定位模式164.5、客運專線

7、無碴軌道鐵路工程測量高程控制網的精度等級164.6、評估驗收內容和要求16第 五 章 客運專線無碴軌道鐵路 工程測量技術要求和有關客運專線精密工程測量的技術文件175.1客運專線無碴軌道鐵路工程測量技術要求175.2水準測量的技術要求265.3 線下工程施工測量315.4線下工程竣工測量345.5 無碴軌道鋪設階段測量355.6技術文件36致 謝38摘 要本設計基于北京到石家莊的高速客運專線工程JS-4標段的東白莊跨京石高速公路特大橋下部測量工作。自八個月的親身實踐才真正體會到無論從設計院交樁、布控制網、測控制網坐標高程、橋梁中線和樁位的放樣、還是橋梁下部構造的控制等都離不開測量。解決施工測量

8、中的計算問題，對該工程的順利完成起著重要的作用。同時對“CAD”軟件和南方cass 都有了進一步的了解，“CAD”軟件不但能做圖，還能進行計算土方量。它的應用在工程上十分廣泛。本設計主要介紹本人在北京到石家莊的高速客運專線工程中學到的一點淺薄的知識。其中有導線和水準點的布網、水準點聯測、京石高速客運專線路基和橋梁的部分施工測量工作。關鍵詞：平面控制網；道路測繪軟件；道路橋梁施工測量第一章 工程概況京石鐵路客運專線北起首都北京，南至河北省省會石家莊。我部主要負責東白莊跨京石高速公路特大橋的下部結構、跨京石高速公路及跨107國道的兩聯懸臂現澆梁的施工任務。起點里程DK250+012.65，終點里程

9、DK256+733.01，全橋長6720.3m，共202跨，跨度布置為37-32m+1-24m+7-32m+1-24m+37-32m+(60+100+60)m+51-32m+2-24m+2-32m+(40+56+40)m+19-32m+2-24m+20-32m+1-24m+16-32m。線路位于平原區地形平坦開朗，地面高程6067m左右,地面起伏不大。本橋地震基本烈度為6度，地震動峰值加速度0.05g, 反應譜特征周期Tg=0.655s,最大凍結深度為0.54m。沿線河流干枯無水，地表水大部是上游水庫為農業灌溉排放的農田蓄水，部分為生活污水。地下水大部分是第四系孔隙潛水。根據北京至石家莊鐵路客

10、運專線工程場地地震安全性評估報告，沿線50年超越概率10%水平的地震動峰值加速度0.05g（度）。 京石客運專線沿線屬暖溫帶亞濕潤大陸性季風氣候，四季變化明顯， 春季干旱少雨；夏季炎熱多雨而集中；秋季天高氣爽；冬季寒冷干燥。 降水量多集中在68 月份，約占全年的70%，大風多集中在三四月份。經取水樣及土樣化驗分析，地下水及地表水對混凝土結構無侵蝕性。全橋共有承臺203個，墩柱201個，橋臺2個。本橋83-86、141-144號墩采用雙線圓端形墩，其余均采用雙線流線型圓端實體墩，橋臺采用雙線一字形橋臺。第二章 客運專線鐵路精密工程測量的概念和為什么要建立客運專線鐵路精密工程測量體系2.1客運專線

11、鐵路精密工程測量的概念客運專線鐵路精密工程測量是相對于傳統的鐵路工程測量而言，客運專線鐵路的平順性要求非常高，軌道測量精度要達到毫米級。其測量方法、測量精度與傳統的鐵路工程測量完全不同。我們把適合于客運專線鐵路工程測量的技術體系稱為客運專線鐵路精密工程測量。 把客運專線鐵路精密工程測量控制網簡稱“精測網”客運專線鐵路精密工程測量客運專線鐵路精密工程測量是相對于傳統的鐵路工程測量而言，為了保證客運專線鐵路非常高的平順性，軌道測量精度要達到毫米級。其測量方法、測量精度與傳統的鐵路工程測量完全不同。我們把適合于客運專線鐵路工程測量的技術體系稱為客運專線鐵路精密工程測量；精測網：CP1、2、3，二等水

12、準，精密水準。客運專線鐵路精密工程測量的內容² 線路平面高程控制測量² 線下工程施工測量² 軌道施工測量² 運營維護測量2.2為什么要建立客運專線鐵路精密工程測量體系客運專線鐵路速度高（200km/h350km/h），為了達到在高速行駛條件下，旅客列車的安全性和舒適性，要求:(1)嚴格按照設計的線型施工,即保持精確的幾何線性參數;(2) 必須具有非常高的平順性，精度要保持在毫米級的范圍以內。客運專線鐵路的平順性要求見下表:（1）無碴軌道靜態幾何尺寸允許偏差 高低軌向水平軌距扭曲基6.25m350v200km/h221±12V=200k

13、m/h222+1-23弦長102）有碴軌道靜態幾何尺寸允許偏差 高低軌向水平軌距扭曲基長6.25m350v200km/h222±22V=200km/h333±23弦長103）有碴軌道軌面高程、軌道中線、線間距允許偏差序號項 目允許偏差1軌面高程與設計比較一般路基±20在建筑物上±10緊靠站臺+2002軌道中線與設計中線差303線間距+200（4）無碴軌道軌面高程、軌道中線、線間距允許偏差序號項 目允許偏差1軌面高程與設計比較一般路基+4在建筑物上-6緊靠站臺+402軌道中線與設計中線差103線間距+100從表中對比可

14、知，為了適應客運專線鐵路高速行車對平順性、舒適性的要求，客運專線鐵路軌道必須具有較高的平順度標準，對于時速200km/h以上無碴和有碴鐵路軌道平順度均制定了較高的精度標準。對于無碴軌道，軌道施工完成后基本不再具備調整的可能性，由于施工誤差、線路運營以及線下基礎沉降所引起的軌道變形只能依靠扣件進行微量的調整。客運專線扣件技術條件中規定扣件的軌距調整量為±10mm，高低調整量4、26mm，因此用于施工誤差的調整量非常小，這就要求對施工精度有著較有碴軌道更嚴格的要求。要實現客運專線鐵路的軌道的高平順性，除了對線下工程和軌道工程的設計施工等有特殊的要求外，必須建立一套與之相適應的精密工程測量

15、體系。 德國睿鐵公司（RailOne）執行副總裁巴哈曼先生在總結無碴軌道鐵路建設經驗時說：要成功地建設無碴軌道，就必須有一套完整、高效且非常精確的測量系統否則必定失敗。 第 三 章 傳統的鐵路工程測量方法及其不足之處傳統的鐵路工程測量方法與客運專線鐵路精密工程測量的特點3.1傳統的鐵路工程測量方法初測：初測導線、初測水準定測：交點、直線、曲線控制樁（五大樁）線下工程施工測量：以定測控制樁作為施工測量基準鋪軌測量：穿線法、弦線支距法或偏角法測量2、傳統的鐵路工程測量方法與客運專線鐵路精密工程測量的特點3.2傳統的鐵路測量方法的缺點 （1）平面坐標系投影差大 （高斯投影）高斯投影面 高斯投影改正值

16、 參考橢球面 中央子線 1954年北京坐標系3°帶投影，投影帶邊緣高斯投影邊長變形值最大可達340/km平面坐標系投影差大，采用1954年北京坐標系3°帶投影，投影帶邊緣邊長投影變形值最大可達340/km，不利于采用采用GPS RTK、全站儀等新技術采用坐標法定位發法進行勘測和施工放線 2、傳統的鐵路工程測量方法與客運專線鐵路精密工程測量的特點（1）平面坐標系投影差大（高程投影）施工高程面 投影面改正值 平均高程H 參考橢球面 高程投影每km邊長變形值H/R平面坐標系投影差大，采用1954年北京坐標系3°帶投影，投影帶邊緣邊長投影變形值最大可達340/km，不利于

17、采用采用GPS RTK、全站儀等新技術采用坐標法定位發法進行勘測和施工放線 （2）不利于采用采用GPS RTK、全站儀等新技術采用坐標法定位法進行勘測和施工放線；測量精度低，由于導線方位角測量精度要求較低（25 ），施工單位復測時，經常出現曲線偏角超限問題，施工單位只有以改變曲線要素的方法來進行施工。在普通速度條件下，不會影響行車安全和舒適度，但在高速行車條件下，就有可能影響行車安全和舒適度 （3）沒有采用逐級控制的方法建立施工控制網 線路測量可重復性較差； 中線控制樁連續丟失后，很難進行恢復。 沒有采用逐級控制的方法建立完整的平面高程控制網，線路施工控制僅靠定測放出交點、直線控制樁、曲線控制

18、樁（五大樁）進行控制，線路測量可重復性較差，當出現中線控制樁連續丟失后，就很難進行恢復（4）測量精度低： 導線測角中誤差12.5、方位角閉合差25 ；全長相對閉合差：1/6000施工單位復測經常出現曲線偏角超限 改變設計偏角施工,設計線形被改變（5）軌道的鋪設不是以控制網為基準按照設計的坐標定位，而是按照線下工程的施工現狀采用相對定位進行鋪設。 由于測量誤差的積累，軌道的幾何參數與設計參數不一致。第 四 章 客運專線鐵路精密工程測量的特點² 客運專線鐵路精密工程測量的特點 4.1 確定了客運專線鐵路精密工程測量“三網合一”的測量體系4.1.1 三網的含義勘測控制網:CP、CP 、水準

19、基點 施工控制網CP、CP 、水準基點、 CP 運營維護控制網 ： CP、加密維護基樁客運專線無碴軌道鐵路工程測量的平面、高程控制網，按施測階段、施測目的及功能不同分為了勘測控制網、施工控制網、運營維護控制網。我們把客運專線無碴軌道鐵路工程測量的這三個控制網，簡稱“三網”。4.1.2 “三網合一”的內容和要求：1）勘測控制網、施工控制網、運營維護控制網坐標高程系統的統一；2）勘測控制網、施工控制網、運營維護控制網起算基準的統一；3）線下工程施工控制網與軌道施工控制網、運營維護控制網的坐標高程系統和起算基準的統一； 4）勘測控制網、施工控制網、運營維護控制網測量精度的協調統一；4.1.3 三網合

20、一的重要性 （1）勘測控制網、施工控制網起算基準不統一的后果 平面尺度：縱向里程，橫向偏移 高程基準：線路縱斷面，穿跨越限界（2）線下工程施工控制網與軌道施工控制網的坐標系統和測量精度不統一的后果 線下工程與軌道工程錯開 凈空限界不足事例：渝線無碴軌道試驗段線路長12.5km，最小曲線半徑為1600m，勘測設計階段采用新建鐵路工程測量規范要求的測量精度施測，即平面坐標系采用1954年北京坐標系3°帶投影，邊長投影變形值滿足達210mm/km，導線測量按新建鐵路工程測量規范初測導線要求1/6000的測量精度施測，施工時，除全長5km的龍鳳隧道按C級GPS測量建立施工控制網外，其余地段采

21、用勘測階段施測的導線及水準點進行施工測量。鐵道部決定在該段進行鋪設無碴軌道試驗時，線下工程已基本完成，為了保證無碴軌道的鋪設安裝，在該段線路上采用B級GPS和二等水準進行平面高程控制測量，平面坐標采用工程獨立坐標，邊長投影變形值滿足3mm/km，施工單位在無碴軌道施工時，采用新建的B級GPS和二等水準點進行施工。由于勘測階段平面控制網精度與無碴軌道平面控制網精度和投影尺度不一致，致使按無碴軌道高精度平面控制網測量的線路中線與線下工程中線橫向平面位置相差達到50cm。為了不廢棄既有工程，施工單位不得不反復調整線路平面設計，最終將曲線偏角變更了17，將線路橫向平面位置誤差調到路基段進行消化，使路基

22、段的線路橫向平面位置誤差消化量最大達到7080mm，這樣才滿足了無碴軌道試驗段的鋪設條件。由此可見，線下工程施工平面控制網精度與無碴軌道施工平面控制網精度相差太大，會給無碴軌道施工增加很多困難，遂渝線無碴軌道試驗段的速度目標值為200km/h，而且線路只有12.5km，有大量的路基段可以消化誤差，調整起來比較容易。當速度目標值為250km/h350km/h時，線路均為橋遂相連，沒有路基段消化誤差，誤差調整工作更困難。當誤差調整消化不了時，就會造成局部工程報廢。 4.2客運專線鐵路工程平面控制測量分三級布網的布設原則l 第一級:基礎平面控制網（CP）,為勘測、施工、運營維護提供坐標基準；l 第二

23、級:線路控制網（CP,為勘測和施工提供控制基準；l 第三級:基樁控制網/施工加密網（CP）,為線下工程、無碴軌道施工和運營維護提供控制基準。客運專線鐵路工程測量三級平面控制網示意圖 CP線路中線CPCPCP150-200 mCPCP4 km1000m800-1000 m4.3客運專線鐵路工程測量平面坐標系統的工程獨立坐標系。客運專線鐵路工程測量精度要求高，施工中要求由坐標反算的邊長值與現場實測值應一致，即所謂的尺度統一。由于地球面是個橢球曲面，地面上的測量數據需投影到施工平面上，曲面上的幾何圖形在投影到平面時，不可避免會產生變形。采用國家3°帶投影的坐標系統，在投影帶邊緣的邊長投影變

24、形值達到340mm/km，這對無碴軌道的施工是很不利的，它遠遠大于目前普遍使用的全站儀的測距精度（110mm/km），對工程施工的影響呈系統性。從理論上來說，邊長投影變形值越小越有利。因此規定客運專線無碴軌道鐵路工程測量控制網采用工程獨立坐標系，把邊長投影變形值控制在10mm/km，有碴軌道鐵路工程測量控制網把邊長投影變形值控制在25mm/km以滿足無碴軌道施工測量的要求。4.4、客運專線鐵路軌道定位與相對定位測量相結合的鋪軌測量定位模式客運專線鐵路軌道必須采用絕對定位與相對定位測量相結合的鋪軌測量定位模式4.5、客運專線無碴軌道鐵路工程測量高程控制網的精度等級 首級高程控制網按二等水準測量精

25、度要求施測 鋪軌高程控制測量按精密水準測量精度要求施測4.6、評估驗收內容和要求 （1）檢查評估內容包括：平面高程控制網測量技術設計、選點埋石、儀器精度指標及檢定情況、外業觀測、平差計算和資料完整齊全等。 （2）外業觀測數據檢驗評估。 （3）平差計算數據處理質量評估。 （4）控制網計算成果的整理和質量驗證。第 五 章 客運專線無碴軌道鐵路工程測量技術要求和有關客運專線精密工程測量的技術文件5.1客運專線無碴軌道鐵路工程測量技術要求5、1.1坐標高程系統 客運專線無碴軌道鐵路工程測量平面坐標系應采用工程獨立坐標系統，并引入1954年北京坐標系/1980西安坐標系。邊長投影在對應的線路設計平均高程

26、面上，投影長度的變形值不大于10mm/km。 客運專線無碴軌道鐵路工程測量的高程系統應采用1985國家高程基準。 5、1.2 平面控制測量各級平面控制網布網要求控制網級別測量方法測量等級點間距備注CPGPSB級1000m4km一對點CPGPSC級8001000m 導線四等CP導線五等150200m 自由設站邊角交會 5060m1020m一對點 各級平面控制網應滿足的精度控制點 可重復性測量精度 相對點位精度 CP 10mm8+D×10-6mmCP 15mm10mmCP導線測量 6mm5mmCP后方交會測量 5mm1mm各級平面控制網的測量精度（

27、1）GPS測量精度控制網級別基線邊方向中誤差最弱邊相對中誤差CP1.31/1700005、1.3 各級平面控制網的測量精度 （）導線測量精度控制網級別附合長度km邊長m測距中誤差mm測角中誤差相鄰點位坐標中誤差導線全長相對閉合差限差方位角閉合差限差（）對應導線等級CP440060052.5101/40000±5四等CP11502003451/20000±8五等 5、1.4平面控制測量作業流程（1）CP控制測量：一般在初測時完成，為客運專線無碴軌道鐵路工程提供平面基準。 （2）CP控制測量：一般在定測時完成，作為客運專線無碴軌道鐵路工程施工平面控制網。 （3）CP平面

28、控制測量：在施工測量時施測，線下工程施工時作為施工加密平面控制網，鋪設無碴軌道時作為無碴軌道鋪設基樁控制網。 5、1.5 平面控制測量方法 （1）GPS測量：用于建立CP、CP控制網 ； （2）導線測量：用于建立CP、CP平面控制網； （3）后方交會網測量：用于建立無碴軌道鋪設基樁控 制網。 5、1.6 GPS基礎平面控制網測量(CP) GPS基礎平面控制網（CP）主要為勘測設計、施工、運營維護提供坐標基準，按B級GPS網精度要求測量，全線（段）一次布網，統一測量，整體平差。GPS基礎平面控制網（CP）沿線路每4km布設1對GPS點，GPS點間距不小于1000m，采用大地四邊形或三角鎖的形式構

29、成整個CP網。 5、1.7 CP控制網測量 CP網測量應在CP網的基礎上采用四等導線或C級GPS測量方法施測。CP控制點的點間距以800 1000m為宜，離線路中線一般在50100m，便于施工放線且不易破壞的范圍內。 5、1.8 CPIII邊角交會網測量 該方法為德國建立無碴軌道鋪設控制網采用的方法，稱之為軌道設標網。其邊角交會控制網形狀如圖所示： CPIII邊角交會網測量的實現每隔兩個接觸網柱建立一個測量點位；兩個方向各瞄準 3 × 2 個永久標記點；每個永久標記點將被瞄準三次；最大的測量范圍的距離約 150m；儀器在每個方向測量兩次；與CP 控制點進行連接測量.5、1.8 高程控

30、制測量1、一般規定高程控制測量分為勘測高程控制測量、水準基點高程測量、CP控制點高程測量。客運專線無碴軌道鐵路高程控制網應按二等水準測量精度要求施測。在勘測階段，不具備二等水準測量條件時，可分兩階段實施，即：勘測階段按四等水準測量要求施測，線下工程施工完成后，全線再按二等水準測量要求建立水準基點控制網。 （）各級高程控制測量等級及布點要求 控制網級別測量等級點間距勘測高程控制測量二等水準測量2000m四等水準測量水準基點高程控制測量二等水準測量2000mCP高程測量精密水準測量200m注：長大橋隧及特殊路基結構施工高程控制網等級應按相關專業要求執行。（）高程控制網精度控制點類型 可重復性測量高

31、差限差 相鄰點高差限差 水準測量等級 水準基點   二等水準CP控制點   精密水準各等級水準測量精度要求高程控制網設計應包括控制網基準、網形和精度設計。需要增補高程控制點時，須進行控制網改造設計。 高程控制網設計應在充分收集線路設計的有關資料和沿線的國家水準點資料的基礎上進行，收集的資料應包括：1 線路平、縱斷面圖及測區1：10000和1：50000地形圖；2 線路沿線城市規劃、地質、地震、氣象、地下水位及凍土深度等資料；3 線路沿線的國家或地方水準點資料，包括水準路線圖、點之記、成果表、技術總結等。水準測量等 級每千米水準測量偶然中誤差M每千

32、米水準測量全中誤差MW限 差檢測已測段高差之差往返測不符值附合路線或環線閉合差左右路線高差不符值二等水準1.02.0 精密水準2.04.0 三等水準3.06.0 四等水準5.010.0 0 水準測量的主要技術標準等級每千米高差全中誤差路線長度水準儀等級水準尺觀 測 次 數往返較差或閉合差與已知點聯測附合或環線二等2400DS1因瓦往返往返4L精密水準42DS1因瓦往返往返8L三等6150DS1因瓦往返往測12LDS3雙面往返四等1030DS3雙面往返往返20L各等級水準觀測主要技術要求等級水準尺類型水準儀等級視距前后視距差測段的前后視距累積差視線高度（

33、m）二等因瓦DS1501.03.0下絲讀數0.3DS0560精密水準因瓦DS1602.04.0下絲讀數0.3DS0565三等雙面DS3653.06.0三絲能讀數因瓦DS1 /DS0580四等雙面DS3805.010.0三絲能讀數因瓦DS1100高程控制測量2、水準測量使用的儀器要求序號儀器名稱最低型號備注二等、精密水準四等1水準儀DS1DS3用于水準測量2水準尺線條式因瓦標尺條碼式因瓦標尺木質區格水準尺條碼式水準尺用于水準測量3全站儀1 2mm+2ppm22mm+2ppm用于二等跨河水準測量四等三角高程測量5.2水準測量的技術要求2.1 水準點布設原則 (1)水準路線應盡量沿鐵路線路布設，水準

34、路線應構成附合路線或閉合環；每條鐵路的水準路線必須構成一個整網，不能分為互不聯系的小網進行測量。 (2)水準點沿線路每2km應布設1個。在大橋、長隧的兩端及重點工程地段應增設水準點。 (3)水準點應選在沿線路方向離線路中線50200m、穩固可靠且不易被施工破壞的范圍內。以便于勘測、施工時所利用。2.2 水準點選點埋石 (1)一般地區水準點埋設要求應按<暫規>規定的要求進行埋設。 (2)有巖層露頭或巖層在地面下不深于1.5m的地點，應優先選擇將水準點埋設在巖層上。 (3)有房屋、紀念碑、塔、橋基、隧道邊墻等堅固建筑物和堅固石崖處，可埋設墻腳水準標志。 (4)在特殊地區，還應根據測區的

35、土質及環境條件制定標石的類型與埋深。2.3 水準觀測(1)二等、精密水準水準測量采用單路線往返觀測，同一區段的往返觀測，應使用同一類型的儀器和轉點尺承沿同一道路進行。四等水準測量可采用單路線往返觀測或兩組單程觀測；采用光電測距三角高程測量時必須采用往返觀測。(2) 二等水準測量應進行往返觀測，觀測順序如下： 1 往測：奇數站為后前前后; 偶數站為前后后前 2 返測：奇數站為前后后前; 偶數站為后前前后2.4水準測量平差計算(1)水準測量作業結束后，應對外業觀測水準路線閉合差、往返測較差進行檢查，并按測段往返測高差不符值計算偶然中誤差M；當水準網的環數超過20個時，還應按環線閉合差計算Mw。各項

36、指標滿足要求后，采用嚴密平差計算。 測段往返高差不符值 L 測段長； ； n 測段數； W 經過各項修正后的水準環線閉合差； N 水準環數。水準測量計算取位 等級 往（返）測距離總和 往（返）測距離中數（km） 各測站高差 往（返）測高差總和 往（返）測高差中數（mm） 高程（mm )二等、精密水準 0.010.10.010.010.10.1三、四等 0.010.10.10.10.11.02.5 現場交樁(1) 交接的主要測量成果資料如下：1）CPI、 CP控制網以及水準點成果表及點之記； 2）線路曲線要素表。(2) 需交接的控制樁如下：1）CP

37、I 、CP控制樁2）水準點樁n 1956 年在青島設立水準原點，全國其他所有等級高程控制點的絕對高程都是根據青島水準原點，按水準觀測方法進行推算的。我國先后使用兩個高程基準即1959公布、水準原點高程72.289m、 “56黃海高程基準”1987公布、水準原點高程72.2604m、“85國家高程基準” 客運專線無碴軌道鐵路工程測量暫行規定第1.0.4條規定“客運專線無碴軌道鐵路工程測量的高程系統采用1985國家高程基準。個別地段無1985國家高程基準的水準點時，可引用其它高程系統或以獨立高程起算，但在全線高程測量貫通后，應消除斷高，換算成1985 國家高程基準；當采用1985國家高程基準有困難

38、時，亦應換算成全線統一的高程系統n施工階段測量（1）施工控制網復測（ 2 ）施工控制網加密（ 3 ）線路施工測量（ 4 ）路基施工測量（ 5 ）橋涵施工測量（ 6 ）隧道施工測量施工測量對儀器設備的要求儀器精度要求備注GPS雙頻5mm+1ppm控制網復測全站儀2，2mm+2ppm線下工程施工測量1mm+2ppm鋪軌施工測量水準儀S01 1mm/km控制網復測、施工控制網測量、鋪軌施工測量S03 3mm/km土建工程施工測量線下工程施工測量2.6 施工控制網復測 (1)復測的控制樁包括：全線CP控制點、CP 控制點、水準點； (2) 復測的方法、使用的儀器和精度應符合相應等級的規定；1 施工前，

39、施工單位應對勘測設計單位交接的控制樁進行復測。2 施工復測時采用的方法（展開）、使用的儀器（展開）、精度應符合CP1,CP2,水準測量的精度。如：GPS網的同步環、異步環閉合差、重復基線較差、基線相對中誤差、方向中誤差，水準路線往返測較差、附合路線閉合差等第。（3）平面復測成果與原測成果的對比分析GPS測量基線對比：CPI基線復測基線與原測基線較差2/170000CPII基線復測基線與原測基線較差 /130000坐標對比 CP控制點的復測應滿足X、Y坐標差值不大于±2cm的要求；CP控制點GPS測量的復測應滿足X、Y坐標差值不大于±2cm的要求； CP導線復測對比CP控制點

40、導線測量的復測應滿足下表的要求；水平角導線方位角閉合差距離導線長度閉合差55 2mD1/40000注：mD為儀器標稱精度。 （4）水準點復測限差應滿足表6-7的規定：二等精密水準三等四等6122030注：L為測段長度，單位以千米計。當確認設計單位勘測資料有誤或精度不符合規定要求時，應與設計單位協商，對勘測成果進行改正5）平面復測成果與原測成果不符的處理當復測結果與設計單位提供勘測結果不符時，應重新測量。復測結果與設計單位勘測成果的不符值在下列規定范圍內時，應采用設計單位勘測成果。當確認設計單位勘測資料有誤或精度不符合規定要求時，應與設計單位協商，對勘測成果進行改正2.7施工控制網加密

41、(1)平面采用導線測量時按五等導線進行加密.按CP控制點的要求進行選點、埋石。導線邊長以200300m為宜。 (2)采用GPS加密時，應按D級GPS控制測量的要求進行測量，按CP控制點的要求進行選點、埋石。邊長以300350m為宜。 ()高程控制點加密按精密水準測量要求進行加密.點位盡量與加密的平面控制點共樁。（4）增補控制點時，可采用同精度擴展和加密。2.8 施工平面控制網加密精度估算 (1) 按導線測量方法，計算最弱點的橫向中誤差公式為：對于五等導線進行加密，測角中誤差4導線平均邊長200m，導線長S=800m ，則 mk=3.7mm。2.8.1施工平面控制網加密精度估算 () 按D級GP

42、S測量方法加密，邊長以300m計算施 工加密網相鄰兩點的相對中誤差： 縱向中誤差：300000×1/60000 = 5mm 橫向中誤差：300000×2/206265 = 3mm 相鄰兩點的相對點位中誤差為5.9mm5.3 線下工程施工測量3.1線路施工測量 (1)測量內容：直線控制樁、曲線控制樁、百米樁、中線樁。 (2)測量方法：采用全站儀極坐標法或GPS RTK測設。3.2路基施工測量 (1)測量內容：路堤路塹施工放樣測量、地基加固工程施工放樣、樁板結構路基施工放樣。 (2)測量方法：地基加固范圍施工放樣和路堤路塹施工放樣測量可在恢復中線的基礎上采用橫斷面法、極坐標法或

43、GPS RTK法施測。樁板結構路基平面控制測量應采用GPS測量、導線測量，樁板結構路基施工放樣采用極坐標法測量.3.3施工平面控制網加密精度估算 () 按D級GPS測量方法加密，邊長以300m計算施 工加密網相鄰兩點的相對中誤差： 縱向中誤差：300000×1/60000 = 5mm 橫向中誤差：300000×2/206265 = 3mm 相鄰兩點的相對點位中誤差為5.9mm3.線路施工測量 (1)測量內容：直線控制樁、曲線控制樁、百米樁、中線樁。 (2)測量方法：采用全站儀極坐標法或GPS RTK測設。3.路基施工測量 (1)測量內容：路堤路塹施工放樣測量、地基加固工程施

44、工放樣、樁板結構路基施工放樣。 (2)測量方法：地基加固范圍施工放樣和路堤路塹施工放樣測量可在恢復中線的基礎上采用橫斷面法、極坐標法或GPS RTK法施測。樁板結構路基平面控制測量應采用GPS測量、導線測量，樁板結構路基施工放樣采用極坐標法測量.3. 橋梁施工測量 (1)橋梁施工平面、高程控制網測量特大橋、復雜大橋，在CP或CP控制點下加密的橋梁控制網精度不能滿足橋梁施工測量的精度要求時，應建立獨立的橋梁控制網。 (2)橋梁墩臺定位測量岸上墩臺中心點定位可直接利用橋中線兩側的墩旁控制點按光電測距極坐標法進行測量。水中橋墩基礎采用水上作業平臺施工時，用光電測距極坐標法或交會法進行墩中心點定位。使

45、用方向交會法測設時，應至少選擇三個方向進行交會。 3. 隧道施工測量 (1)洞外控制測量。洞外平面控制測量宜結合隧道長度、平面線型、地形和環境等條件，采用GPS測量或?qū)Ь€測量。洞外高程控制測量應根據設計精度，結合地形情況、水準路線長度以及儀器設備條件，采用水準測量或光電測距三角高程測量。 (2)洞內控制測量。洞內平面控制網宜布設成多邊形導線環，導線點應布設在施工干擾小、穩固可靠的地方，點間視線應離開洞內設施0.2m以上。洞內高程控制點應每隔200500m設置一對。 1、隧道長度大于1500m時，應根據隧道橫向貫通精度的要求進行隧道平面控制測量設計；隧道相鄰兩開挖洞口（包括橫洞口、斜井口）間的高

46、程路線長度大于12000m時，應根據隧道高程貫通精度的要求進行隧道高程控制測量設計。并建立獨立的隧道施工測量平面、高程控制網。；2、 隧道獨立坐標系統應符合下列規定：隧道中線（曲線隧道為主要切線）為X軸方向，里程增加方向?yàn)槠湔颍挥蒟軸順時針旋轉90°的方向?yàn)閅軸正向； 起算點的X、Y值可自行設定，但全隧道的X、Y值不宜出現負值；X坐標值宜與線路定測里程一致。3、洞內平面控制網宜布設成多邊形導線環，導線點應布設在施工干擾小、穩固可靠的地方，點間視線應離開洞內設施0.2m以上。洞內高程控制點應每隔200500m設置一對。洞內平面控制網（包括洞口3個平面控制點）、高程控制網（包括洞口2個

47、高程控制點）應定期檢查復測。 5.4線下工程竣工測量4.1路基竣工測量 路基竣工測量主要是橫斷面測量，應在路基沉降穩定后進行。4.2 橋涵竣工測量（1）橋梁墩臺竣工測量；（2）橋梁中線貫通測量；（3）涵洞竣工測量1、橋涵竣工測量分兩階段進行，第一階段是在橋梁墩臺施工完畢、梁部架設以前，此時應對全線橋梁墩臺的縱、橫向中心線、支承墊石頂高程、跨度進行貫通測量，并標出各墩臺縱、橫向中心線、支座中心線、梁端線及錨栓孔十字線；第二階段是在梁部架設完成后，此時應對全橋中線貫通測量并在梁面標出橋梁工作線位置。檢查橋面平整度、相鄰梁端的高差，橋梁長度和梁縫寬度。2、 涵洞主體工程施工完畢，涵頂、涵側填土前，應

48、對涵長、孔徑、板頂高程等進行測量，并據此推算板頂填土厚度，確定其是否滿足設計要求4.3 隧道竣工測量（1）洞內水準基點測量（2）隧道凈空斷面測量0、隧道竣工測量的內容是洞內水準基點隧道凈空斷面測量。1、洞內水準基點應在復測的基礎上每千米埋設1個，按二等水準測量施測。小于1km的隧道至少應設1個，并在邊墻上繪出標志。 2、隧道直線地段每50m、曲線地段每20m以及其它需要的地方均應測量隧道凈空斷面。凈空斷面測量應以恢復后的線路中線為準，可采用斷面測量全站儀或自動斷面檢測儀測繪，測點點位限差為±10mm。5.5 無碴軌道鋪設階段測量5.1 建立無碴軌道鋪設控制網(CP) (1)平面測量客

49、運專線的平面控制網分為CP1控制點和CP2控制點，測量精度要求高，CP1控制點和CP2控制點通常采用GPS B級或C級進行控制測量，因此，在接到控制點的移交后，應采用雙頻靜態接收機對所有控制點進行復測，目前按客運專線無碴軌道鐵路工程測量暫行規定和原設計單位GPS網同樣的精度施測，各種限差和精度要求以此為準。根據設計院的交樁資料，擬定計劃，準備人員、儀器和通訊交通工具，并對設計院所交的控制點踏勘一遍，對不穩定的樁或可能被破壞的樁進行加固。GPS復測結束后，上報或保存外業觀測記錄、原始觀測數據、所采用的設計所交原始資料以及復測精度分析和技術報告。CP1控制網采用基線雙差固定解，進行三維無約束平差。

50、CP2控制網CP1聯測構成附和網，通過聯測的CP1控制網進行約束平差和坐標轉化。施工平面控制網的加密測量(CP3)平面按CP3要求采用導線測量進行加密。對大橋、特大橋和長大隧道進行加密控制點選點和埋設，樁的材料與設計院的樁一致，點位應遠離大功率的無線電發射源（如電視臺、微波站等），其距離不小于400米，遠離高壓輸電線，其距離不少于200米，附近不應有強烈干擾衛星信號接收的物體，避開大面積水域和樹林，選定點位后，應繪制點的示意圖和作好點之記，且在1：2000圖上標出其位置。觀測數據依外業實測為準，不加入人工干預，對未達到的計算精度要求的點，一律返工重測；各項精度檢查應符合客運專線無碴軌道鐵路工程

51、測量暫行規定的要求，不符合則重測。CP3控制網應符合到CP1或CP2上，并采用固定數據平差。 (2)高程測量與平面控制點共樁，精密水準測量。根據設計院提交的水準測量資料，必須按二等水準點測量的要求復測，運用數字水準儀按二等水準測量的精度進行全標段的水準復測；水準測量復測應按設計水準路線走。長度在300米以上橋梁、500米以上隧道兩端和大型車站范圍內，應加設水準點；加密的水準點單獨設置，應按精密水準測量的要求施測。加設的水準點一般距線路中線約100米150米為宜，以避免施工干擾破壞，加密水準點應選在土質堅實、安全僻靜、觀測方便和利于長期保存的地方，標石埋設可采用混凝土先行預制、現場埋設或按標石埋設規格及用料數量進行現場澆灌埋設（參見國家三、四等水準測量規范。二等水準測量觀測應在標尺成像清晰穩定時進行，若成像欠佳則應縮短視線長度5.2無碴軌道的安裝測量首先建立無碴軌道鋪設控制網（CP3），平面控制采用五等導線測量，點間距為150米到200米。后方交會網點間距為60米到70米。高程測量與平面控制點共樁，運用精密水準測量施測。精密水準測量起閉于二等水準點，水準路線長度不宜超過2公里。在鋪軌以前，要進行線路的貫通測量，由于高速鐵路對軌道鋪設的要求標準較高，要求點位放樣精度為±1m
