1、腳手架搭設施工方案上海圣奧建筑勞務有限公司2012年_3_月_1_日一、 工程概況1、 工程名稱：上海高島屋百貨室內工程裝修腳手架B1-F62、 工程地點：上海市紅寶石路二、 編制依據1、建筑施工安全檢查標準JGJ-99;2、建筑施工扣件式鋼管腳手架安全技術規范JGJ130-2001;3、建筑施工高處作業安全技術規范JGJ80-91;4、施工組織設計及施工圖紙。5、施工現場的交通、地形、環境特征。6、我公司編制的管理體系文件（管理手冊、程序文件、作業指導書等）。7、我公司多年的施工經驗、施工操作工藝程序及我公司投入的技術裝備能力。三、 腳手架材料要求1)、腳手架桿件采用外徑48mm、壁厚3.5

2、mm的焊接鋼管，其力學性能應符合國家現行標準碳素結構鋼GBT700中Q235A鋼的規定，用于立桿、大橫桿、斜桿的鋼管長度為46米，小橫桿拉結桿0.61.5米，使用的鋼管不得有彎曲、變形、開焊、裂紋等缺陷，并涂防銹漆作防腐處理，不合格的鋼管決不允許使用。2）、扣件使用和產廠家合格的產品，并持有產品合格證，扣件鍛鑄鐵的技術性能符合鋼管腳手架GB15831-1995規定的要求，對使用的扣件要全數進行檢查，不得有氣孔、砂眼、裂紋、滑絲等缺陷。扣件與鋼管的貼合面要嚴格整形，保證與鋼管扣緊的接觸良好，扣件夾緊鋼管時，開口處的最小距離小于1mm,扣件螺栓的擰緊距達60N*M時扣件不行破壞。3）、安全網采用密

3、目式安全網，網目應滿足2000目/100 C,做耐貫穿試驗不穿透，1.6X1.8m的單張網重量在3以上，顏色應滿足環境效果要求，選用綠色。要求阻燃，使用的安全網必須有產品生產許可證和質量合格證，以及由建筑安全監督管理部門發放的準用證。4）、竹笆要求：嚴禁使用枯舊無韌性的竹笆。5）、安全網 1.)安全網的技術要求必須符合CB572585規定，方準進場使用。工程使用的安全網必須由公司認定的廠家供貨。大孔安全網用做平網和兜網，其規格為綠色密目安全網1.5m×6m，用作內掛立網。內掛綠色密目安全網使用有國家認證的生產廠家供貨。 2.)安全網在存放使用中，不得受有機化學物質

4、污染或與其他可能引起磨損的物品相混，當發現污染應進行沖洗，洗后自然干燥，使用中要防止電焊火花掉在網上。四、 施工方案根據本工程的平面形式和立面特點及對腳手架要求的情況，在本工程施工中擬采用滿堂加落地式。該施工方案作為施工及驗收的指導性依據。五、 搭設的基本方法及要求：根據本程實際情況，采用落地搭設。落地段腳手架基礎形式、立管間距、步距按照高層建筑架子搭設規范。鋼管腳手架主要組成構件有：立柱、縱向水平桿、橫向水平、扣件（直角、對接、旋轉）、腳手板（竹笆）、剪刀撐、橫向支撐、縱向掃地桿等部分六、 搭設方案（一） 落地腳手架1、 落地腳手架的搭設方法 本工程計劃從地面到18米高范圍內采用雙立桿，18

5、米至35米以上采用單立桿。架體采用鋼管扣件搭設，立桿柱距1700，每步架體操作面鋪設竹笆，外立桿內側用2000目/d的密目網封閉工作層用毛竹片鋪滿，四腳并用18#鐵絲扎牢。架體立桿支撐在地下室商場的硬化地面上并用木板墊好，架體內立桿中心離墻距離300，架體寬度950.步距1800，每間隔7m設一剪力撐，因此工程的特殊性、腳手架的穩定，應采用網架式和落地式腳手架搭設，部分橫向鋼管支撐到兩面墻體上以增強架體的穩定及防止架體外頃。為便于架體搭設及增加架體的剛度，架體拐角處盡量搭設成直角，由此引起架體離結構較大的部位，再搭設成懸挑的形式，便于施工安全。具體見附圖十四2、 搭設架體的要求1、 腳手架的底

6、腳必須牢固，5厚，寬20木板，長度不得小于兩跨，木板的上方必須使用厚度810mm、20cm見方的或專用的腳手架底座，增加腳手架立桿的受力面積，防止受力過大時木板爆裂，照成立桿懸空。使立桿垂直穩定在木板上。 腳手架的底步立桿應采用不同長度的鋼管參差布置，使相鄰兩根立桿上部接頭相互錯開，不在同一平面上，以保證腳手架的整體性。腳手架的立桿都應垂直立穩，底部都應用牽杠、橫楞相互連接。2、 架體立桿與橫桿連接處必須牢固穩定;3、 架體中心用兩根鋼管填芯，并與小橫桿連接牢固，用于鋪設竹笆;4、 架體外側用鋼管搭設踢腳桿和扶手，踢腳桿中心離大橫桿中心距離為60.扶手桿中心離大橫桿中心距離為120。5、 各層

7、架體上必須滿鋪竹笆，架體外側密目安全網封閉并扎牢。6、 架體從基礎木板面上開始往上搭設;7、 架體填芯桿采用對接，若搭接連接其搭接長度不得小于0.6m;8、 架體內外立桿同一規格必須相互錯開，以保證架體的剛性;9、 外剪力撐的搭接長度為60，二至三個轉向扣件連接牢固，傾角4560度，中間與支架連接步不少于二個扣件。外剪力撐搭至架體頂端。10、 在腳手架的兩邊的其中一側必須設置施工上下安全通道，通道設置即不影響施工空間又要安全牢固可靠，通道兩邊必須有上下扶手，扶手設置必須安全可靠。11、 每層施工作業層面搭設施工平臺時，立柱鋼管內側必須使用18cm的木板或鋼腳手架板作為擋腳板并綁扎牢固，離操作平

8、臺上方60cm的立柱鋼管外側設置下層防護欄桿，平臺上方120cm鋼管立柱的外側設置上層防護欄桿。3、 架體搭設：1、 按平面布置圖架體立桿就位離外墻距離為40，其軸線方向應與建筑物外墻切線方向平行，離墻距離偏差小于±1%.2、 相鄰立桿接頭錯開，以保證支架整體剛度，立桿軸向最大偏差20，立桿垂直度控制在3。3、 同一橫桿兩端高度不超過5，相鄰提升點處橫桿累計高差不得超過20.4、 每搭設兩步架后，必須將架體內外立桿與結構拉結，保證架體整體性以及防止架體外傾。5、 架體內外立面搭設剪力撐，傾角4560度剪力撐水平投影應封閉。外排剪力撐搭至架頂。剪力撐的斜桿除兩端用旋轉扣件與腳手架立桿或

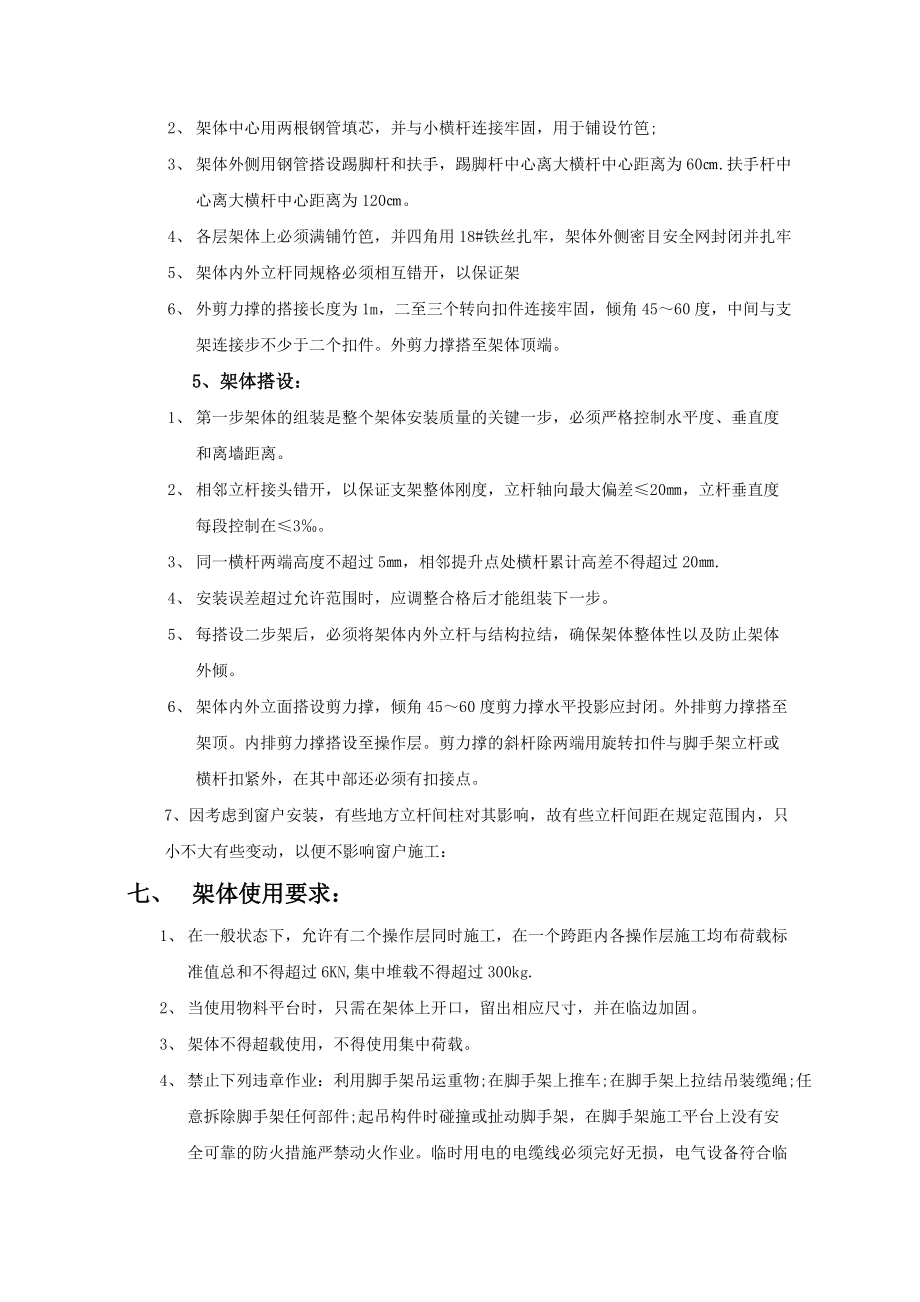

9、橫桿扣緊外，在其中部還必須有扣接點。4、 搭設架體的要求1、 架體立桿與橫桿連接處必須牢固穩定;2、 架體中心用兩根鋼管填芯，并與小橫桿連接牢固，用于鋪設竹笆;3、 架體外側用鋼管搭設踢腳桿和扶手，踢腳桿中心離大橫桿中心距離為60.扶手桿中心離大橫桿中心距離為120。4、 各層架體上必須滿鋪竹笆，并四角用18#鐵絲扎牢，架體外側密目安全網封閉并扎牢5、 架體內外立桿同規格必須相互錯開，以保證架6、 外剪力撐的搭接長度為1m，二至三個轉向扣件連接牢固，傾角4560度，中間與支架連接步不少于二個扣件。外剪力撐搭至架體頂端。5、 架體搭設：1、 第一步架體的組裝是整個架體安裝質量的關鍵一步，必須嚴格

10、控制水平度、垂直度和離墻距離。2、 相鄰立桿接頭錯開，以保證支架整體剛度，立桿軸向最大偏差20，立桿垂直度每段控制在3。3、 同一橫桿兩端高度不超過5，相鄰提升點處橫桿累計高差不得超過20.4、 安裝誤差超過允許范圍時，應調整合格后才能組裝下一步。5、 每搭設二步架后，必須將架體內外立桿與結構拉結，確保架體整體性以及防止架體外傾。6、 架體內外立面搭設剪力撐，傾角4560度剪力撐水平投影應封閉。外排剪力撐搭至架頂。內排剪力撐搭設至操作層。剪力撐的斜桿除兩端用旋轉扣件與腳手架立桿或橫桿扣緊外，在其中部還必須有扣接點。7、因考慮到窗戶安裝，有些地方立桿間柱對其影響，故有些立桿間距在規定范圍內，只小

11、不大有些變動，以便不影響窗戶施工：七、 架體使用要求：1、 在一般狀態下，允許有二個操作層同時施工，在一個跨距內各操作層施工均布荷載標準值總和不得超過6KN,集中堆載不得超過300kg.2、 當使用物料平臺時，只需在架體上開口，留出相應尺寸，并在臨邊加固。3、 架體不得超載使用，不得使用集中荷載。4、 禁止下列違章作業：利用腳手架吊運重物;在腳手架上推車;在腳手架上拉結吊裝纜繩;任意拆除腳手架任何部件;起吊構件時碰撞或扯動腳手架，在腳手架施工平臺上沒有安全可靠的防火措施嚴禁動火作業。臨時用電的電纜線必須完好無損，電氣設備符合臨時用電要求。腳手架的搭設和拆除屬于高空作業，因此搭設和拆除必須嚴格按

12、一定順序進行。杜絕因施工不當造成桿件傳力不合理，留下安全隱患。搭、拆必須嚴格按照安全、方便的搭、拆步驟進行。不得隨意改變。八、 腳手架搭設與拆除：1、 腳手架的搭設必須按照一定的順序進行，不提任意操作。2、 本工程采用的鋼管外徑為48的鋼管，不得混合使用。3、 封閉腳手架同一步縱向水平桿必須四周交圈。4、 雙排腳手架的橫向水平桿靠墻一端至墻裝飾面的距離不應大于100.5、 連墻桿的構造應符合要求，當腳手架操作層高于連墻件二步時，應采用臨時穩定措施，直到連墻桿搭設完成為止。6、 扣件的外徑必須與鋼管一致，扣件螺栓擰緊力矩必須符合要求。7、 架子應按規定布置滅火器材。8、 腳手架的拆除：1） 拆除

13、前必須全面檢查腳手架扣件連接、連接桿、支撐體系的安全情況。2） 根據檢查結果，完善施工組織中的拆除順序，經主管部門批準后方可實施。3） 拆除腳手架前必須進行安全技術交底。4） 清除腳手架上的雜物。5） 拆除順序應逐層由上而下進行，嚴禁上下同時進行。6） 所有連墻件隨腳手架逐層拆除，嚴禁將連墻件整層或數層拆除再拆腳手架。7） 施工中如果需要分獨立面拆除時，對不拆除部分的腳手架應按要求加固到位。8） 拆除施工中必須及時分端集中運至地面，嚴禁拋仍。9） 拆除后的鋼管、扣件必須檢查、整修、保養。10） 架子在搭設、拆除期間停工時應做好架上堆物的清除或固定工作。九、 腳手架搭設的檢查與驗收：腳手架搭設完

14、成以后，屾安全員牽頭組織檢查、驗收、主要檢查立柱垂直度、間距縱向水平桿高差、橫向水平桿外伸長度偏差及扣件的安裝。技術要求及容許偏差值應在規定允許的范圍內。安裝后的扣件螺栓擰緊力矩扭力扳手檢查、抽樣方法隨機均布，檢查數目于質量應符合規范標準。十、 腳手架安全管理：1、 對于高層建筑物的施工外墻腳手架搭設是其中一個重要環節，為了確保本工程外墻腳手架搭設成功和安全使用，工地成立以項目經理為組長、專職安全員、架子負責人為副組長的懸挑腳手架搭拆領導小組。2、 人員要求：必須持證上崗，上崗人員應定期體檢。搭設腳手架人員必須戴好安全帽、安全帶、穿防滑鞋。由工地專職安全員監督、架子班負責人現場指揮搭設。3、

15、搭設階段必須加強檢查監督，發現問題及安全隱患立即進行整改或技術校正。4、 加強檢查、驗收，加強監督。5、 施工期間嚴禁拆除系列桿件及拉結點確需拆除通過技術部門采取相應措施方案，由專業架子工實施。十一、腳手架的搭設流程及要求 落地腳手架搭設的工藝流程為：場地平整、夯實基礎承載力實驗、材料配備定位設置通長腳手板、底座縱向掃地桿立桿橫向掃地桿小橫桿大橫桿（擱柵）剪力撐連墻件鋪腳手板扎防護欄桿扎安全網。定距定位。根據構造要求在建筑物四角用尺量出內、外立桿離墻距離，并做好標記;用鋼卷尺拉直，分出立桿位置，并用小竹片點出立桿標記;墊板、底座應準確地放在定位線上，墊板必須鋪放平整，不得懸空。在搭設首層腳手架

16、過程中，沿四周每框架格內設一道斜支撐，拐角除雙向增設，待該部位腳手架與主體結構的連墻件可靠拉接后方可拆除。當腳手架操作層高出連墻件兩步時，宜先立外排，后立內排。其余按一下構造要求搭設。1、 主桿基礎本工程腳手架地基礎部位原建筑周圍地面，并墊好4厚木板。2、立桿間距（1） 腳手架立桿縱距1.7m，橫距0.95m，步距1.8m.（2） 腳手架的底部立桿采用不同長度的鋼管參差布置，使鋼管立桿的對接接頭交錯布置，高度方向相互錯開500以上，且要求相鄰接頭不應在同步同跨內，以保證腳手架的整體性。（3） 立桿應設置墊木，并設置縱橫方向掃地桿，連接于立腳點桿上，離底座20左右。（4） 立桿的垂直偏差應控制在

17、不大于架高的1/2003、大橫桿、小橫桿設置（1）、大橫桿在腳手架高度方向的間距1.8m，以便立網掛設，大橫桿置于立桿里面，每側外伸長度為150.（2）外架子按立桿與大橫桿交點處設置小橫桿，兩端固定在立桿，以形成空間結構整體受力。4、剪力撐腳手架外側立面的兩端各設置一道剪力撐，并應由底至頂連續設置，中間各道剪力撐之間的凈距離不應大于15m.剪力撐斜桿的接長宜采用搭接，搭接長度不小于0.6m，應采用不少于2個旋轉扣件固定。剪力撐斜桿應用旋轉扣件固定在與之相交的橫向水平桿的伸出端或立桿上，旋轉扣件中心線離主節點的距離不宜大于150.5、腳手板、腳手片的鋪設要求（1） 腳手架里排立桿與結構層之間均應

18、搭設隔離。（2） 滿鋪層腳手片必須垂直墻面橫向鋪設，滿鋪到位，不留空位，不能滿鋪處必須采取有效的防護措施。（3） 腳手片須用18鉛絲雙股并聯綁扎，不少于4點，要求綁扎牢固，交接處平整，鋪設時要選用完好無損的腳手片，發現有破損的要及時更換。6、防護欄桿（1）腳手架外側使用建設主管部門認證的合格綠色密目式安全網封閉，且將安全網固定在腳手架外立桿里側。 （2）選用18鉛絲張掛安全網。要求嚴密、平整。 （3）腳手架外側必須設1.2m高的防護欄桿和60高踢腳桿，頂排防護欄桿不少于3道，高度分別為0.6m和1.2m.1.8m (4)腳手架內側形成臨邊的（如遇大開間門窗洞等），在腳手架內側高1.2m防護欄桿

19、和30高踢腳桿。7、架體內封閉 (1)腳手架的架體里立桿距墻體凈距為400，如因結構設計的限制大于200的必須鋪設站人片，站人片設置平整牢固 （2）施工層以下外架每隔3步以及底部用密目網或其他措施進行封閉。 十二、 腳手架拆除安全技術措施1、 拆架前，全面檢查擬拆腳手架，根據檢查結果，擬訂出作業計劃，報請批準，進行技術交底后才準工作。作業計劃一般包括：拆架的步驟和方法、安全措施、材料堆放地點、勞動組織安排等。2、 拆架時應劃分作業區，周圍設繩綁圍欄或豎立警戒標志，地面應設專人指揮，禁止非作業人員進入。3、 拆架的高處作業人員應戴安全帽、系安全帶、扎裹腿、穿軟底防滑鞋。4、 拆架程序應遵守由上而

20、下，先搭后拆的原則，即先拆拉桿、腳手板、剪力撐、斜撐，而后拆小橫桿、大橫桿、立桿等，并按一步一清原則依次進行。嚴禁上下同時進行拆架作業。5、 拆立桿時，要先抱住立桿再拆開最后兩個扣，拆除大橫桿、斜撐、剪力撐時，應先拆中間扣件，然后托住中間，現解端頭扣。6、 連墻桿（拉結點）應隨拆除進度逐層拆除，拆拋撐時，應用臨時撐支住，然后才能拆除。7、 拆除時要統一指揮， 一下呼應，動作協調，當解開與另一人有關的結扣時，應先通知對方，以防墜落。8、 在拆架時，不得中途換人，如必須換人時，應將拆除情況交代清楚后方可離開。9、 拆下的材料要徐徐下運，嚴禁拋擲。運至地面的材料應按指定地點隨拆隨運同，分類堆放，當天拆當天清，拆下的扣件和鐵絲要集中回10、 輸送至地面的桿件
