1、中國對外建設總公司帝景峰工程項目經理部帝景峰工程孔洞臨邊專項施工組織設計方案文件號：DJF/GCSY/建設單位：東莞匯景豪庭房地產開發有限公司監理單位：東莞市恒信建設工程咨詢有限公司設計單位：廣東名都設計有限公司總包單位：中國對外建設總公司編 制： 審 核：中國對外建設總公司帝景峰工程項目經理部 二零零七年十一月十八日1、工程概況帝景峰項目位于東莞市東城中路以東，溫南路以北，交叉路口東北方向共4棟， 總建筑面積49958m2，占地面積為16735m2，1棟22層75.25m；2棟22層77.05m；3-4棟各18層63.85m。地庫4m(三棟裙房處4.5)，1、2棟首層5.35m，3、4棟首層

2、5m（其中三棟二層裙房4.8m），三層架空層5.5m，四層以上為層高3m的標準層；結構形式均為框支剪力墻結構。建設工期13個月。現場情況如下：1）施工場地面積狹窄，且旁邊有已建工程，施工難度大；2）高層結構，轉換層高度大，安全施工要求較高；3）現場條件，大型施工機具如塔吊、人貨電梯、攪拌機、鋼筋加工機械等布置較為集中；4)地下水位高，局部基坑邊坡高、陡。2、“四口”防護（1）通道口：用鋼管搭設寬2米、寬4米的架子，頂面滿鋪雙層預制鋼筋網片，兩層預制鋼筋網片的間距不得小于600mm，用鐵絲綁扎牢固。（2）預留洞口：預留洞口短邊小于25cm但大于2.5cm的洞口，用模板覆蓋，將模板用鋼釘固定在混凝

3、土面上，邊長在50cm25cm的洞口，采用模板與木方組合的蓋板覆蓋洞口，蓋板必須固定在混凝土面上，所有蓋板同混凝土地面接觸的部位作45°斜角水泥砂漿封邊，所有的蓋板刷黃色油漆。50cm150cm之間的洞口，必須設置以扣件扣接鋼管而成的網格，并在其上滿鋪模板，模板刷黃色油漆。洞口邊長在500-1000mm時，按下圖設置防護：樓面洞口邊長在1500mm以上時，四周必須設兩道護身欄桿，洞口下平設安全網。如下圖示：注：豎向不通行的洞口用固定防護欄桿；豎向需通行的洞口，裝活動門扇，不用時鎖好。（3）樓梯口樓梯扶手用粗鋼筋焊接搭設，欄桿的橫桿應為兩道，欄桿鋼管刷紅白相間油漆。如下圖示：（4）電梯

4、井口： 電梯井的門洞用10鋼筋作成網格與預留鋼筋焊接，鋼筋間距為150mm，下口距樓面50mm，防護門高度1200mm，兩側伸出門洞邊200mm，防護門刷黃色和黑色間隔油漆。電梯井口防護如下圖示。正在施工的電梯井筒內搭設滿堂鋼管架，操作層滿鋪腳手板，并隨著豎向高度的上升逐層上翻。井筒內每兩層一道采用木板或預制鋼筋網片封閉和水平安全網，穿插作為隔離層。做法詳見下圖： 電梯井防護斷面圖注：本電梯井防護采用鋼揉兩道防護，防護間隔層為3層不得大于10m。3、 臨邊防護(1) 基坑支護 本工程基坑的開挖已由甲方分包完成，周邊的防護及排水設施已有基坑施工單位完成，我方施工現場必須做到對原有設施維護，不得破

5、壞原有防護設施及基坑護壁，在基坑周邊3m范圍內不得堆放較重的物品，堆放高度不得大于1m，安排專人監測基坑邊坡位移狀況。（2）樓層在磚墻未封閉之前，周邊均需用鋼管做護欄，高度不小于1.2m，外掛安全網，刷紅白相間警戒色間距為600mm。（3）外挑板在正式欄桿未安裝前，用鋼管制作成臨時護攔，高度不小于1.2m，外掛安全網鋼管刷紅白相間油漆。(4)人貨電梯層門每扇采用角鋼制作骨架，再滿鋪鋼板網（網眼10mm）。門栓居中，門栓部位焊接1mm厚150×200鐵板，活動門栓放在電梯一側，只有電梯司機才能開啟。電梯位置示意圖電梯門大樣圖電梯門外觀大樣圖注：此圖為參考大樣，具體尺寸以現場實際丈量為準

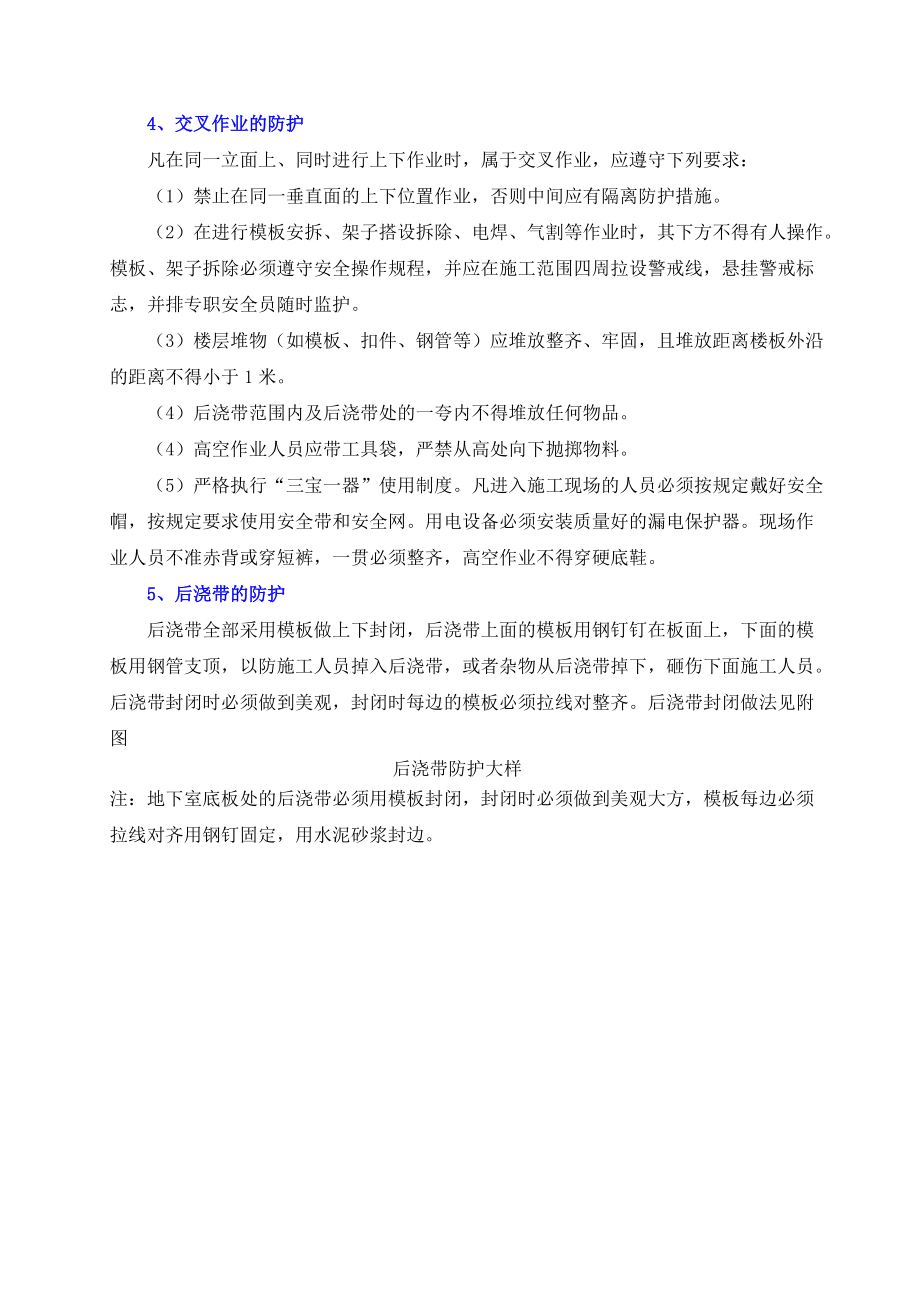

6、。電梯通樓層通道大樣圖4、交叉作業的防護凡在同一立面上、同時進行上下作業時，屬于交叉作業，應遵守下列要求：（1）禁止在同一垂直面的上下位置作業，否則中間應有隔離防護措施。（2）在進行模板安拆、架子搭設拆除、電焊、氣割等作業時，其下方不得有人操作。模板、架子拆除必須遵守安全操作規程，并應在施工范圍四周拉設警戒線，懸掛警戒標志，并排專職安全員隨時監護。（3）樓層堆物（如模板、扣件、鋼管等）應堆放整齊、牢固，且堆放距離樓板外沿的距離不得小于1米。（4）后澆帶范圍內及后澆帶處的一夸內不得堆放任何物品。（4）高空作業人員應帶工具袋，嚴禁從高處向下拋擲物料。（5）嚴格執行“三寶一器”使用制度。凡進入施工現場的人員必須按規定戴好安全帽，按規定要求使用安全帶和安全網。用電設備必須安裝質量好的漏電保護器。現場作業人員不準赤背或穿短褲，一貫必須整齊，高空作業不得穿硬底鞋。5、后澆帶的防護后澆帶全部采用模板做上下封閉，后澆帶上面的模板用鋼釘釘在板面上，下面的模板用鋼管支頂，以防施工人員掉入后澆帶，或者雜物從后澆帶掉下，砸傷下面施工人員。
