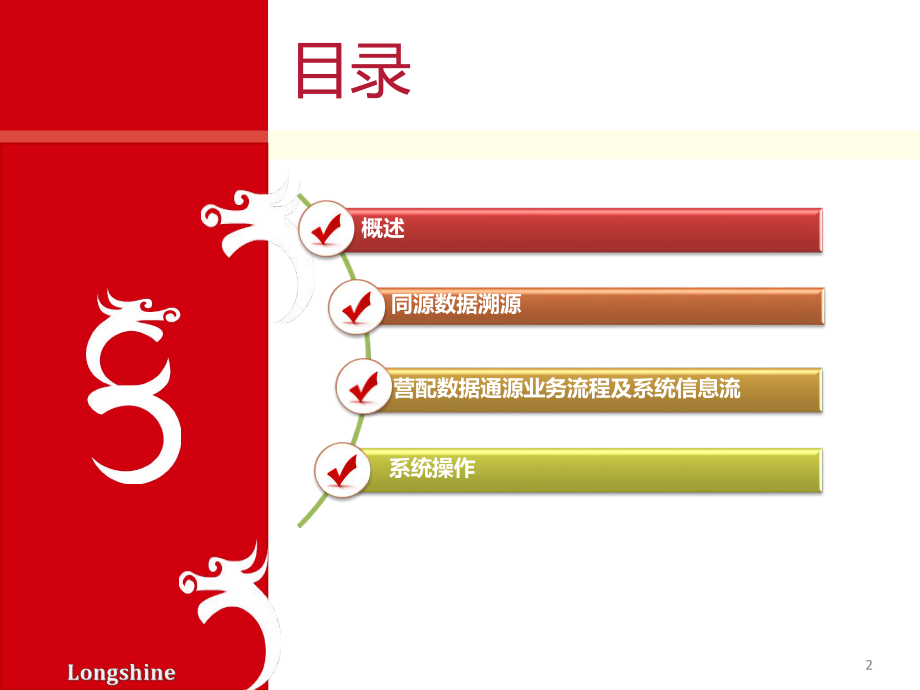

1、Proprietary and Confidential Information of Longshine Technology中國營配數據同源業務指導培訓材料朗新科技 2014-10浙江營配貫通項目組2目錄概述同源數據溯源營配數據通源業務流程及系統信息流 系統操作 概述概述為進一步貫徹落實國網公司關于整合資源，暢通營銷、檢修等專業工作協同，在2013年營配貫通的基礎上開展數據同源建設，建立營配數據動態流程化對應機制，真正構建完整準確的“營配一張網”。 4現狀說明現狀說明2013年，完成了營配數據及業務的集成應用，建立營銷資源(用戶檔案)與電網GIS資源對應。并在流程中增設了“空間地理信息維護

2、”環節建立強制對應操作，由于電網改造、用戶銷戶等變化后又需要重新調整對應關系，增加重新對應的工作量又無法保障數據維護的及時和準確，通過互發工作聯系單的方式也增加了溝通風險。 5營配數據同源建設歷程營配數據同源建設歷程 3月份：編寫營配數據同源管理辦法以及營配數據同源系統改造方案； 4月份：評審營配數據同源管理辦法及營配數據同源系統改造方案； 5月份：完成營配業務協同消息機制系統開發； 6月份：完成營配數據同源監控功能開發； 7月份：試點單位開展營配同源數據存量數據治理； 8月份：試點單位上線應用營配數據同源監控功能及消息協同功能，全省開展存量數據治理； 9月份：營配數據同源監控功能全省上線運行

3、。 同源數據溯源同源數據溯源 10.4千伏以上設備（高壓設備）以設備產權分界點作為營配同源數據歸屬邊界。設備產權分界點及以上的電網設備臺賬和拓撲關系以PMS系統內數據為準；設備產權分界點以下的高壓客戶基礎信息和用戶設備臺賬信息以營銷系統數據為準。 20.4千伏及以下設備（低壓設備）以用戶接入點作為營配同源數據歸屬邊界。用戶接入點及以上的電網設備臺賬和拓撲關系以PMS系統內數據為準；用戶接入點以下表箱（計量柜）信息和客戶基礎信息以營銷業務系統為準，由營銷人員負責維護及管理。 7營配數據同源業務流程營配數據同源業務流程-配網設備變更業務流程配網設備變更業務流程 8營配同源業務數據流圖營配同源業務數

4、據流圖 10(20)千伏公用線路新建同源前：生產PMS系統內通過配網設備異動管理維護線路信息，通過OA或電話的方式告訴營銷人員，營銷人員在線損基礎資料管理模塊手動維護線路信息。同源后：新投的線路基本資料信息自動同步到營銷系統，可以從營配數據同源數據監控界面查看本單位的投運線路變更日志及同步情況。營配數據同源業務流程營配數據同源業務流程 10營配數據同源業務流程營配數據同源業務流程 線路割接與改造同源前：（1）在生產系統內通過配網設備異動管理進行中壓線路割接，將線路調整信息通過OA或線下的方式發給營銷人員，營銷人員再在線損基礎資料管理模塊臺區資料管理中調整臺區所屬線路，通過計量點管理調整所屬線路

5、，再通過改類流程更新用戶電源信息；（2）在GIS平臺完成低壓線路割接與改造，調整接入點與表箱資源掛接關系，通過OA或線下溝通的方式將調整信息發送到營銷人員，營銷人員在做批量調整用戶所屬臺區；同源后：線路割接后該線路下的公變和專變所屬線路變更信息同步到營銷系統，營銷人員可以通過營配數據同源監控界面查看本單位配電房(箱變)的變更日志及同步情況，系統默認為自動調整臺區所屬線路以及用戶檔案上的計量點和電源信息。 11 線路拆除同源前：生產系統內通過配網設備異動管理維護線路退運信息，通過OA或線下的方式告知營銷人員，營銷人員在線損基礎資料管理模塊將線路狀態修改為拆除。同源后：退運線路的信息自動同步到營銷

6、系統，可以從營配數據同源數據監控界面查看本單位的退運線路變更日志及同步情況，系統自動將線路狀態更新為拆除。營配數據同源業務流程營配數據同源業務流程 12營配數據同源業務流程營配數據同源業務流程 10(20)千伏公變新增同源前：生產系統內通過配網設備異動管理維護新增公變信息，通過OA或線下的方式告知營銷人員，營銷人員在線損基礎資料管理模塊新建公變臺區，在投運前管理流程維護臺區下變壓器信息。同源后：生產新投運的公變信息自動同步到營銷系統，當營銷人員通過投運前管理流程的空間地理信息維護環節將營銷計量點和生產公變建立對應關系后，營配數據同源監控功能將生產投運的公變檔案信息更新到營銷對應的公變檔案上。

7、13營配數據同源業務流程營配數據同源業務流程 10(20)千伏公變增容同源前：生產系統內通過配網設備異動管理維護公變增容信息，通過OA或線下的方式告知營銷人員，營銷人員在線損基礎資料管理模塊將公變臺區容量進行調整，并調整臺區下的變壓器檔案。同源后：變更的公變檔案信息自動同步到營銷系統，營銷人員可以通過營配數據同源監控界面查看本單位公變變更日志及同步情況，系統默認為自動更新營銷公變檔案信息。 14營配數據同源業務流程營配數據同源業務流程 10(20)千伏公變拆除同源前：生產系統內通過配網設備異動管理維護公變退運信息，通過OA或線下的方式告知營銷人員，營銷人員在線損基礎資料管理模塊更新公變臺區為退

8、運，并將臺區下變壓器狀態修改為拆除。同源后：退運的公變信息同步到營銷系統，營銷人員在營配數據同源監控界面查看本單位退運的配電房及變壓器變更日志及同步情況，查看營銷系統的臺區及公變檔案是否同步更新為退運。 15營配數據同源業務流程營配數據同源業務流程 低壓客戶新裝、裝表臨時用電同源前：當新裝客戶需要新裝表箱時，營銷人員通過線下或OA的方式聯系生產人員新增接入點信息，生產人員完成接入點新增后，通過線下或OA的方式反饋給營銷人員，營銷人員在新裝流程到了“空間地理信息維護”環節建立表箱與接入點的掛接關系。同源后：新裝流程的竣工驗收、安裝信息錄入、空間地理信息維護等環節可以通過編寫協同消息的方式通知生產

9、人員維護接入點信息，協同消息進入生產人員的待辦列表，生產人員可以及時的查看協同消息并進行處理，生產處理完成后系統自動將處理結果發送到營銷系統，營銷人員看到處理結果后再通過新裝流程的“空間地理信息維護”環節建立表箱與接入點的掛接關系。 16營配數據同源業務流程營配數據同源業務流程 高壓客戶新裝、裝表臨時用電同源前：營銷人員竣工驗收前通過線下或OA的方式將專變用戶資料傳遞給GIS平臺專變維護人員，維護人員再在GIS中維護專變用戶設備信息及電氣連接關系，維護完成后再通過線下或OA的方式反饋營銷人員已完成專變的維護，營銷人員在高壓新裝流程的“空間地理信息維護”環節將用戶與生產的專變及其上級電源信息建立

10、對應關系。同源后：營銷人員在高壓新裝流程竣工驗收環節之前將專變用戶信息通過協同消息發送GIS平臺專變維護人員，生產處理完成后系統自動將處理結果發送到營銷系統，營銷人員看到處理結果后再通過高壓新裝流程的“空間地理信息維護”環節將用戶與生產的專變及其上級電源信息建立對應關系。 17營配數據同源業務流程營配數據同源業務流程 高壓用戶銷戶同源前：營銷人員在銷戶流程的“空間地理信息維護”環節解除專變用戶與生產的專變及上級電源的對應關系，營銷人員通過線下或OA的方式將專變用戶銷戶資料給GIS平臺專變維護人員，維護人員再在GIS中拆除專變用戶設備。同源后：營銷人員在銷戶流程的“空間地理信息維護”通過協同消息

11、告知GIS平臺專變維護人員已銷戶的專變用戶，協同消息進入PMS系統待辦，GIS平臺專變維護人員在GIS中拆除專變用戶設備并填寫處理結果，系統自動將處理結果發送到營銷系統，確保了營配專變用戶數據及對應關系數量的一致性。 18營配業務協同消息流程營配業務協同消息流程 19營配同源存量數據核對營配同源存量數據核對營配存量數據核對內容主要包括變電站、線路、配電房(臺區)、公變的信息核對，依據營配數據同源管理辦法（試行版）中的數據溯源方法，基于前期營配貫通已建立的公、專變的對應關系，按照“站-線-臺-變-戶”的關系進行拓撲核對，建立營銷系統內臺區、線路和變電站與生產配網電網設備資源的一一對應，核對工作共

12、分為三個階段，每個階段分為三個步驟。公變變壓器柱上變配電房箱變線路變電站變電站線路臺區公變變壓器營銷系統PMS系統 營配同源存量數據核對營配同源存量數據核對第一階段：營銷臺區與生產配電房對應核查 導出本單位臺區與配電站對應清單，篩選出一對多和多對一的臺區與配電站對應關系。 核實配電站信息是否屬實，如屬實，需要新增和刪除營銷臺區，調整掛接的變壓器和用戶。 完成臺區和配電站核查并一一對應后，再導出未對應的營銷臺區清單和生產配電站清單，核實完是否需要對應，如果需要對應則通過數據工程完成對應，如果不需要對應則刪除臺區和拆除配電站。 21第二階段1：營銷公用線路與生產公用線路對應核查前置條件：前置條件：

13、完成臺區與配電站的一一對應 導出本單位的營銷線路與生產線路對應關系，篩選出名稱不一致的線路對應清單。 核實線路信息，如生產側信息屬實，則調整營銷臺區所屬線路，如營銷側屬實，則調整配電站所屬線路。 完成營銷線路和生產線路核查并一一對應后，再導出未對應的營銷線路清單和生產線路清單，核實完是否需要對應，如果需要對應則通過數據工程完成對應，如果不需要對應則刪除營銷線路和拆除生產線路。營配同源存量數據核對營配同源存量數據核對 22第二階段2：營銷專變線路與生產專用線路對應核查前置條件：前置條件：完成臺區與配電站的一一對應 導出營銷專變用戶所屬線路與生產線路對應關系，篩選出名稱不一致的線路對應清單。 核實線路信息，如生產側信息屬實，則調整營銷臺區所屬線路，如營銷側屬實，則調整配電站所屬線路。 完成營銷線路和生產線路核查并一一對應后，再導出未對應的營銷線路清單和生產線路清單，核實完是否需要對應，如果需要對應則通過數據工程完成對應，如果不需要對應則刪除營銷線路和拆除生產線路。營配同源存量數據核對營配同源存量數據核對 23第三階段：營銷變電站與生產變電站對應核查前置條件：前置條件：完成第二階段線路的一一對應 導出本單位的營銷變電站與生
