1、汽車發動機原理與汽車?yán)碚?習題集（交通學院交通運輸工程教研室）第一章 發動機的性能指標問題1、發動機的性能指標有哪些？理論循環的簡化條件是什么？2、四行程發動機實際循環的基本組成是什么？實際循環與理論循環的差異有哪些？3、發動機的指示指標、有效指標和強化指標各如何定義的？答案一、主要有動力性能指標，經濟性能指標及運轉性能指標。簡化條件如下：1）假設工質為理想氣體，其比熱容為定值。比熱：使1 克物質的溫度升高1°c所吸收的熱量。2）假設工質的壓縮與膨脹為絕熱等熵過程。熵：不能利用來作功的熱量，用熱量的變化量除以溫度的商來表示。3）假設工質是在閉口系統中作封閉循環。4）假設工質燃燒為定壓

2、或定容加熱，放熱為定容放熱。5）假設循環過程為可逆循環。二、四行程發動機實際循環由進氣、壓縮、作功和排氣四個行程所組成。其差別由以下幾項損失引起。(1)實際工質影響理論循環中假設工質比熱容是定值，而實際氣體比熱是隨溫度的增長而上 開，且燃燒后生成CO2、H2O等多原子氣體，這些氣體的比熱容又大于空氣，使 循環的最高溫度降低。由于實際循環還存在泄露，使工質數量減少，這意味著同 樣的加熱量，在實際循環中所引起的壓力和溫度的升高要比理論循環的低得多， 其結果是循環熱效率低，循環所作功減少，如圖 1-8中取 所示。(2)換氣損失燃燒廢氣的排出和新鮮空氣的吸入是使循環重復進行所必不可少的，由此而消耗的功

3、稱為換氣損失。由于進排氣系統中的流動阻力而產生的損失如圖中Wr所示，換氣過程中因排氣門在下止點前必要的提前開啟而產生的損失如圖中面積 W所示。(3)燃燒損失1)實際循環中燃燒非瞬時完成，所以噴油或點火在上止點前，并且燃燒還會延續到膨脹行程，由此形成非瞬時燃燒損失和補燃損失，如圖中Wz所示。2)實際循環中會有部分燃料由于缺氧產生不完全燃燒損失。3)在高溫下部分燃燒產物分解而吸熱，即2CO2+熱量 u 2CO+O22H2O+熱量= 2 H2+O2使循環的最高溫度下降，由此產生燃燒損失。(4)傳熱損失實際循環中，氣缸壁(包括氣缸套、氣缸蓋、活塞、活塞環、氣門、噴油器等)和工質間自始至終存在著熱交換，

4、由此造成損失如圖中Wb所示。由于上述各項損失的存在，使實際循環熱效率低于理論循環。三、指示指標是以工質在氣缸內對活塞作功為基礎，用指示功、平均指示壓力和指示功率評定循環的動力性一一即作功能力。用循環熱效率及燃油消耗率評 定循環經濟性。表1-2簡要說明了發動機指示指標的定義及計算方法。有效指標是以曲軸對外輸出的功率為基礎，代表發動機的整機性能。表 1-3 列舉有效指標定義及計算方法。強化指標用以評定發動機的強化程度。表1-4列舉了發動機強化指標的定義 及計算方法。第二章發動機的換氣過程問題1、四行程發動機的換氣過程包括哪幾個時期？換氣損失由哪兩部分組 成？2、影響充氣效率的因素有哪些？對充氣效率

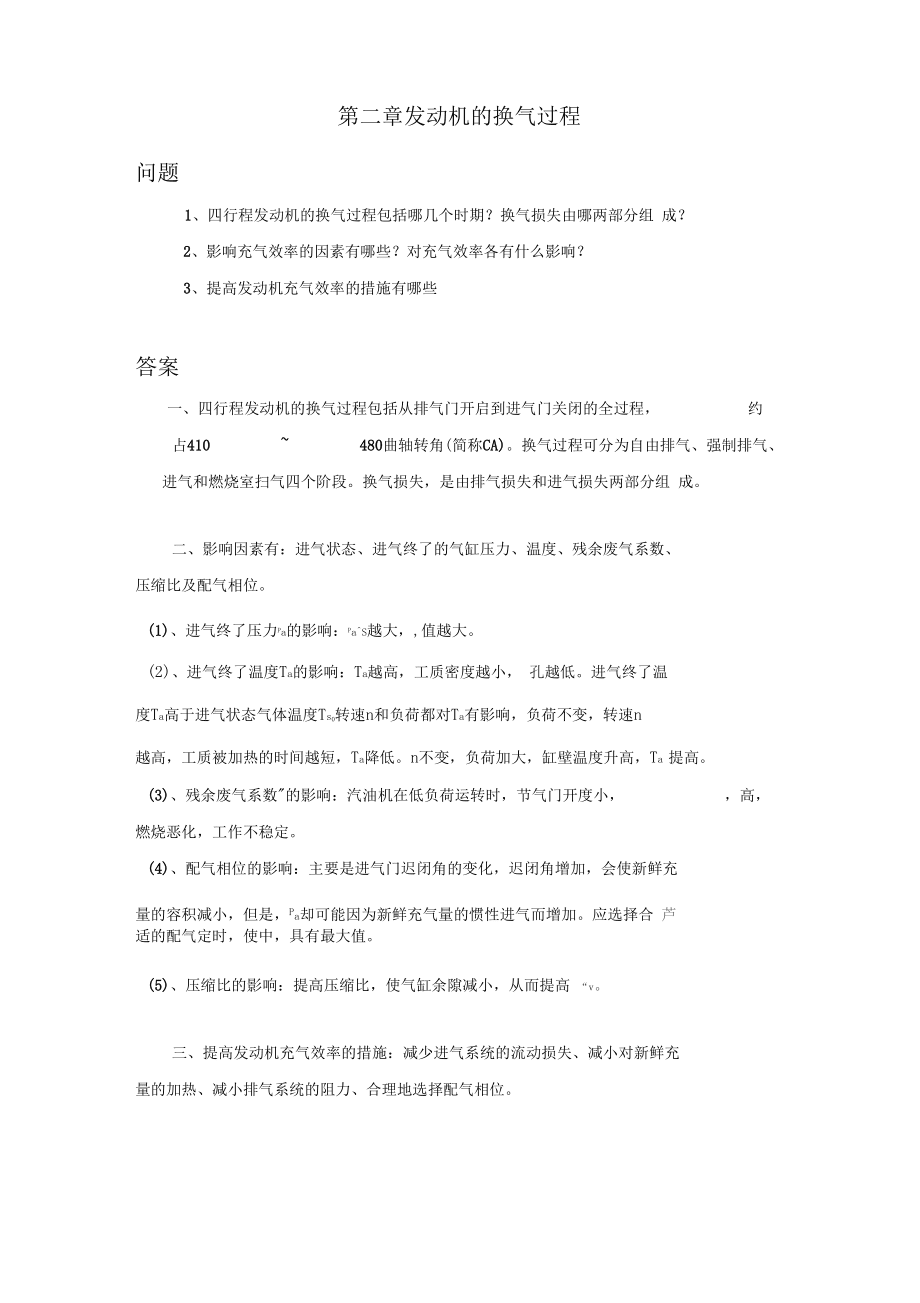

5、各有什么影響？3、提高發動機充氣效率的措施有哪些答案一、四行程發動機的換氣過程包括從排氣門開啟到進氣門關閉的全過程，約占410 480曲軸轉角(簡稱CA)。換氣過程可分為自由排氣、強制排氣、 進氣和燃燒室掃氣四個階段。換氣損失，是由排氣損失和進氣損失兩部分組 成。二、影響因素有：進氣狀態、進氣終了的氣缸壓力、溫度、殘余廢氣系數、 壓縮比及配氣相位。(1)、進氣終了壓力Pa的影響：PaS越大，,值越大。(2)、進氣終了溫度Ta的影響：Ta越高，工質密度越小， 孔越低。進氣終了溫 度Ta高于進氣狀態氣體溫度Ts0轉速n和負荷都對Ta有影響，負荷不變，轉速n 越高，工質被加熱的時間越短，Ta降低。n

6、不變，負荷加大，缸壁溫度升高，Ta 提高。(3)、殘余廢氣系數"的影響：汽油機在低負荷運轉時，節氣門開度小，高，燃燒惡化，工作不穩定。(4)、配氣相位的影響：主要是進氣門遲閉角的變化，遲閉角增加，會使新鮮充量的容積減小，但是，Pa卻可能因?yàn)樾迈r充氣量的慣性進氣而增加。應選擇合 蘆適的配氣定時，使中，具有最大值。(5)、壓縮比的影響：提高壓縮比，使氣缸余隙減小，從而提高 “v。三、提高發動機充氣效率的措施：減少進氣系統的流動損失、減小對新鮮充 量的加熱、減小排氣系統的阻力、合理地選擇配氣相位。第三章發動機廢氣渦輪增壓?jiǎn)栴}1、根據驅動增壓器所用能量的來源不同， 增壓方法有哪些？各有什么2

7、、柴油機選配渦輪增壓器的要求是什么?答案、根據驅動增壓器所用能量的來源不同，增壓方法基本上可以分為四類:1、機械增壓系統增壓器由發動機的曲軸通過機械傳動系統直接驅動的稱為機械增壓器。增壓器可用離心式壓氣機或羅茨式壓氣機等。進氣壓力為160170KPa。因?yàn)檫M(jìn)氣壓力越高，機械效率越低，產生的噪聲越大，燃油消耗率增加，所以機械增壓器僅 適用于小功率柴油機。2、廢氣渦輪增壓系統增壓器與發動機無任何機械聯系，壓氣機由內燃機廢氣驅動的渦輪來帶動。在增壓壓力較高時，為了降低增壓空氣進入發動機氣缸的溫度，需要增設空氣中間冷卻器。該系統應用廣泛，一般增壓壓力可達180200KPa,最高甚至達到300KPa。3

8、、復合增壓系統在某些發動機上廢氣渦輪增壓與機械增壓并用，這種增壓系統稱為復合增壓 系統。并用是為了保證二行程柴油機在起動和低速、低負荷時仍有必要的掃氣壓 力、大功率柴油機上應用較多。另一種復合增壓系統，多用于增壓度較高的發動機，這種增壓系統排氣能量 除驅動渦輪增壓器外，尚有多余能量用于驅動低壓動力渦輪， 通過變速箱，將多 余能量回送給曲軸。安裝有復合式增壓系統的發動機輸出功率大，燃油消耗率低，噪聲小， 但結構復雜。4、氣波增壓系統發動機曲軸驅動一個特殊的轉子，在轉子中高壓廢氣直接與空氣接觸，利用高壓廢氣的脈沖氣波迫使空氣壓縮，提高進氣壓力。它比渦輪增壓低速性能好，結構簡單，加工方便，對材料與工

9、藝性要求不高，加速性好，工況范圍大，但尺寸大，比較笨重，噪聲大。二、柴油機選配渦輪增壓器的要求1）柴油機應能達到預定的功率和經濟指標，渦輪增壓器應能供給柴油機所需的增壓壓力和空氣流量。2）渦輪增加器應能在柴油機的各種工況下穩定的工作，壓氣機不應出現喘振或渦輪機不出現堵塞現象。3）渦輪增壓器在柴油機的各種工況下都能高效率的運行。柴油機和渦輪增壓器的聯合運行線應穿過壓氣機的高效區，且盡可能和壓氣機的等效率曲線相平行。4）渦輪增壓柴油機在各種工況下都能可靠的工作。如渦輪增壓器在柴油機滿負荷時不出現超速，柴油機不出現排氣超溫，從而保證渦輪進氣不超溫等。要滿足上述要求，必須選擇合適的渦輪增壓器，使渦輪增

10、壓器與柴油機有良好的配合性能。在渦輪增壓器和柴油機匹配時，一般要對柴油機和渦輪增壓器的某些參數做必要的調整，才能獲得良好的配合。改變柴油機的某些參數可以使聯合運行線的位置發生變動；改變渦輪增壓器的某些參數（如噴嘴環截面積、壓氣機葉片、擴壓器葉片安裝角等）也可以使聯合運行線和喘振線位置發生移動。第四章 燃料與燃燒熱化學問題1、對柴油機性能有重要影響的柴油性能指標有哪些？2、對汽油機性能有影響的主要性能指標是什么？如何定義？答案一、對柴油機性能有重要影響的柴油性能指標有：十六烷俏、儲程、粘度、 凝點。二、對汽油機性能有影響的主要性能指標是辛烷值。辛烷值是表示汽油抗爆 性的指標。燃料的抗爆性是指燃料

11、對汽油機發生自然現象（爆燃）的抵 抗能力。汽油的辛烷值高，則抗爆性好，有利于提高發動機壓縮比。第五章柴油機混合氣的形成與燃燒問題1、柴油機整個噴油過程分哪三個階段？各如何定義的？2、畫出柴油機燃燒過程的展開示功圖，說明燃燒過程的四個時期？3、柴油機混合氣的形成方式是什么？4、試分析轉速和負荷對柴油機燃燒過程的影響？答案一、整個噴油過程分三個階段：（1）噴油延遲階段 從噴油泵壓出燃油（供 油始點）到噴油器針閥開始抬起（噴油始點）為止，這一階段稱為噴油延遲階段。（2）主噴射階段 從噴油始點到噴油器端壓力開始急劇下降時為止，這一階段稱為主噴射階段。（3）滴漏階段從噴油器端壓力開始急劇下降到針閥完全落

12、座（噴油終點）為止，這一階段稱為滴漏階段。二、根據燃燒過程進程的實際特征，一般把燃燒過程分為四個階段。第I階段，著火T TT TTT TV延遲階段（AB段）, 在壓縮過程中，氣缸 中空氣壓力和溫度不 斷升高，燃料的著火 溫度因壓力升高而不 斷下降。5:一 - - 130 f90八八針閥升，上止點' 30 f/（ ）CAiQ 90120第R階段 速燃期：壓力急劇上升的BC段。在這一階段中，由于在著火延 遲期內噴入氣缸的燃料幾乎一起燃燒，而且是在活塞靠近上止點附近、氣缸容積 較小的情況下燃燒，因此氣缸中壓力升高特別快。第田階段 緩燃期：從壓力急劇升高的終點（C點）起到壓力開始急劇下降 的D

13、點為止。第IV階段 后燃期：從緩燃期的終點（D點），到燃料基本完全燃燒時（E點） 為止。三、混合氣形成的兩種基本方式：1、空間霧化混合：將燃料噴向燃燒室空間，形成霧狀混合物，為了使混合均 勻，要求噴出的燃油要與燃燒室形狀相配合，并利用燃燒室中空氣運動。2、油膜蒸發混合：將大部分燃油噴射到燃燒室壁面上，形成一層油膜，油膜 受熱汽化蒸發、在燃燒室中強烈的旋轉氣流作用下，燃料蒸發與空氣形成均勻的 可燃混合氣。四、1、負荷的影響：當負荷增加時，循環供油量增加（空氣量基本不變），過量空氣系數減小，單位容積內混合氣燃燒放出的熱量增加，引起氣缸內溫度上升， 縮短著火延遲期，使柴油機工作柔和。但是循環供油量加

14、大，以及噴油延續角增 加，使總的燃燒過程加長，并且口減小，不完全燃燒現象會增加，均引起效率降 低。負荷過大，口值太小，因空氣不能滿足需要，燃燒惡化，排氣冒黑煙，柴油 機經濟性進一步下降。2、轉速的影響：轉速增加，使空氣的渦流運動加強，有利于燃燒蒸發、霧化和空氣混合。但轉速高，由于 %的下降和循環供油量增加，u減小，且燃燒過程 所占曲軸轉角可能加大，因之熱效率下降。轉速過低也會由于空氣渦流減弱， 使 熱效率降低。第六章 汽油機混合氣的形成與燃燒問題1、什么叫汽油機的正常燃燒和不正常燃燒過程？2、什么叫爆震燃燒？產生的原因是什么？3、試分析點火提前角對汽油機燃燒過程的影響？4、表面點火與爆燃的關系

15、是什么？答案一、汽油機的燃燒過程有正常燃燒和不正常之分。1、正常燃燒：在燃燒過程中，火焰核心以一定速率連續傳遍整個燃燒室，且傳 播速率、火焰前鋒的形狀均沒有劇烈變化。2、不正常燃燒：若燃燒不是由火花塞點燃或火焰?zhèn)鞑ニ俾什徽！６⒈迹簩?duì)于汽油機，如果壓縮比過高或點火太早，燃燒會變得不正常， 火焰?zhèn)鞑ニ俣群突鹧媲颁h形狀都發生了急劇的變化， 稱為爆震燃燒，簡稱為爆燃。爆震產生原因：在正常火焰?zhèn)鞑ミ^(guò)程中，處于最后燃燒位置上的末端混合氣 受到進一步壓縮和輻射的熱作用，加速了先期反應。如果在火焰前鋒未到之前便 形成火焰中心，火焰?zhèn)鞑ニ俣瓤蛇_(dá) 1000m/s以上，使局部溫度、壓力迅速上升， 并伴有壓力沖

16、擊波。沖擊波反復沖擊缸壁產生敲擊聲，嚴重時破壞缸壁表面的附 面氣膜和油膜，使傳熱增加，缸蓋、活塞頂?shù)臏囟壬撸鋮s系過熱，功率降低， 油耗增加。三、在汽油機上，當保持節氣門開度、轉速和過量空氣系數一定時，汽油機 的有效功率、燃油消耗率等指標隨著點火提前角改變而變化的關系稱為點火提前 角調整特性。對應于發動機每一工況都存在一個最佳點火提前角，這時發動機的 功率最大，燃油消耗率最低。最佳點火提前角應使最高燃燒壓力在上止點后 12015。曲軸轉角使達到。若點火提前角過大，會引起壓縮負功增大，使功率下 降，爆發壓力和末端混合氣溫度上升，爆燃傾向增加。若點火提前角過小，由于 燃燒不及時，致使爆發壓力和溫

17、度下降，傳熱損失增多，排氣溫度升高，功率和 熱效率降低，但爆燃傾向減小。四、表面點火與爆燃的關系：爆燃是火花塞跳火后末端混合氣的自燃現象； 而表面點火則是跳火前、后由熾熱物點燃混合氣所致。爆燃時火焰以壓力波沖擊； 而表面點火火焰?zhèn)鞑ニ俣缺容^正常。爆燃時敲擊聲尖銳；而表面點火沉悶；嚴重 的爆燃增加向缸壁的傳熱，促使燃燒室內熾熱點的形成，導致表面點火。而早燃又使氣缸壓力升高率和最高燃燒壓力增加，使未燃燒混合氣受到較大的壓縮和傳 熱，從而促使爆燃發生。第七章發動機的特性問題1、什么叫汽油機的負荷特性？如何測取汽油機的負荷特性？2、試分析汽油機外特性曲線的形狀特點？3、萬有特性的意義是什么？答案一、定

18、義：當汽油機的轉速保持不變，而逐漸改變節氣門開度，同時調節測 功器負荷，如改變水力測功器水量，以保持轉速不變，每小時耗油量B和耗油率 be隨功率Pe （或轉矩Ttq、平均有效壓力pme）變化而變化的關系稱為汽油機的負 荷特性。測取方法：測取前，應將汽油機的點火提前角和化油器均調整到最佳狀況。 冷卻水溫度、潤滑油溫度保持在最佳值。調節測功器負荷，并改變節氣門開度， 使汽油機的轉速穩定在某一常數。測量各工況下的燃油消耗率be、耗油量B以及 煙度、噪聲、排氣溫度等參數值。二、（1）有效轉矩曲線 由公式Ttq =k2"v，"m/C（可知，有效轉矩隨轉速的變 化取決于1、'、

19、"m、口隨轉速的變化。充氣效率“v節氣門開度固定，工 在某一轉速時最大，即在設計工況時' 最高，低于或高于設計工況時較低。指示熱效率"i 一汽油機在某一轉速時，指示熱效率有最高值。當轉速低時， 燃燒室的空氣渦流弱，火焰?zhèn)鞑ニ俣葴p慢，可燃混合氣燃燒速度小，同時在轉速 低時，氣缸的漏氣多，散熱快，指示效率低。轉速過高時，燃燒延續時間相對長， 燃燒效率低，指示熱效率也降低。不過曲線變化平坦，對有效轉矩的影響較小。機械效率m當轉速提高時，因機械損失大而降低。在節氣門開度一定時，口基本不隨轉速變化。綜合起來，轉速由低逐漸升高，指示熱效率、充氣效率均上升，雖然機械效 率略有下降

20、，但總趨勢有效轉矩上升，到某一點取得最大值。隨轉速繼續上升， 由于、羽、均下降，致使有效轉矩迅速下降，變化較陡。(2)有效功率Pe曲線 由功率Pe=Ttqn/9550公式可知，當轉速提高時，開始 轉矩也增加，所以Pe迅速上升，知道轉矩到最大值以后，Pe上升較平緩，當Ttqn 達到最大值時，Pe達到最大值，此后轉速再增加，已抵抗不過有效轉矩的下降， 故巳開始下降。(3)耗油率be曲線 綜合、“m的變化，be在中間某一轉速時最低。當轉速 高于此轉速時、"m隨轉速上升同時下降，而be增加。當轉速低于此轉速時， 因上升彌補不了 ,m的下降，be也上升，總之be曲線變化不大，較平坦。三、萬有特

21、性的意義：選配發動機、確定發動機最高、最低允許使用的負 荷限制線、檢查發動機的工作狀態是否超負荷，工作是否正常。第十章汽車的動力性問題1、汽車動力性的評價指標是什么？各如何定義的？2、汽車的行駛阻力有哪些？寫出驅動力與行駛阻力的平衡方程。3、什么叫汽車的附著力？寫出汽車行駛的驅動一附著條件。4、什么叫汽車的功率平衡？寫出汽車的功率平衡方程、畫出汽車的功 率平衡圖并分析。5、試分析變速器參數對汽車動力性的影響。答案一、汽車的動力性主要由汽車的最高車速、汽車的加速時間和汽車的最大爬 坡度三方面指標來評定。1、最高車速汽車的最高車速是指在水平良好的混凝土或?yàn)r青路面上汽車所能達到的最 高行駛速度，用&

22、quot;amax表示，單位為km/h。2、加速時間汽車的加速時間表示汽車的加速能力。分為：原地起步加速時間與超車加速時間兩種。3、最大爬坡度汽車的上坡能力是用滿載(或某一載質量)時汽車在良好路面上的最大爬 坡度來表示的。二、汽車的行駛阻力有：滾動阻力 Ff、空氣阻力Fw、坡度阻力Fi、加速 阻力Fj驅動力與行駛阻力的平衡方程：' F = Ff Fw Fi FjTtqi gi 0 TC d A 2 d Gf Gi 2 、m即：r21.25dt三、附著力F中:地面對輪胎切向反作用力的極限值 FXmax0汽車行駛的驅動一附著條件：Ff ' Fw ' Fi Ft FZ】四、汽

23、車的功率平衡：汽車在行駛的每一時刻，發動機發出的功率始終等于機械傳動損失與全部運動阻力所消耗的功率。汽車的功率平衡方程：D 1 /Gfa Gi Cd A：、madPe()T 3600 3600761403600 dt汽車的功率平衡圖：汽車功率平衡圖amax分析：由圖可以看出：1、不同檔位，發動機的功率大小不變，但各檔發動機功率曲線所對應的車速位 置不同。2、高檔時車速高，速度變化區域?qū)挘坏蜋n時車速低，速度變化區域窄。3、高檔時，發動機功率曲線與阻力功率曲線交點的車速，為最高車速。4、后備功率：用來加速或爬坡。ab段。后備功率越大，動力性越好。五、變速器檔數包括檔數和變速器傳動比。檔數越多，越接

24、近等功率發動機，若變速器檔數無限增多，即采用無級變速 器，則活塞式內燃機就可能總是在最大功率下工作。增加變速器檔數，后備功率可以增加，但檔數增多，變速器結構復雜，而操 縱也困難。一般有級變速器的實際檔數限制在三至五檔變速器。變速器傳動比要分別考慮頭檔傳動比和各檔傳動比。 頭檔傳動比越大，汽車 所能克服的道路阻力越大，但驅動輪上的最大驅動力不能超過附著力。 各檔傳動 比分配要合理。使發動機經常在接近外特性最大功率處的大功率范圍內運轉， 從 而增加汽車的后備功率，提高汽車的加速和上坡能力。第十一章 汽車的燃油經濟性問題1、汽車燃油經濟性的評價指標是什么？2、試分析使用因素對汽車燃油經濟性的影響。答

25、案一、常用一定運行工況下汽車行駛百公里的燃油消耗量或一定燃油量能使汽 車行駛的里程來衡量。二、使用因素為保持汽車 完好的技術狀況 與正確的駕駛操作。對汽車燃油經濟性的影響主要表現為：（一）正確的技術保養與調整1、 發動機 要保持良好的技術狀況。1）供油系的保養與檢查，防止漏油，清除濾清器中的沉淀與雜質。2）化油器的正確調整：化油器主量孔配劑針圈數的調整為關鍵；浮子室油面高度的調節。3）燃燒室、活塞、進氣管上的膠質與積碳。4）發動機冷卻系的正常溫度。低，耗油增加；過高，爆震，充氣系數下降，功率降低，耗油增加；5）點火系的保養與檢查：火花塞的清潔，電極間隙和斷電觸點間隙正確；根據燃油品種與工作地區

26、選擇點火提前角。6）點火正時的調整：根據發動機混合氣的濃度，越稀，點火適當提前。7）分電器真空提前失效，離心提前失靈會使油耗大大增加。8）氣缸壓力正常。2、汽車底盤 方面1）各總成的保養，以保持適當?shù)幕心芰Γ詼p少油耗。滑行距離可用來檢查底盤的技術狀況。2）前輪定位、制動器的間隙調整、輪胎氣壓、軸承的緊度、潤滑質量等。3）離合器打滑，引起發熱，增加發動機的轉速，油耗增加。4）變速器的跳檔，會增加換檔次數與中間檔的使用時間，增加油耗。（二）駕駛操作技術1、正確選用行車速度，采用中速行駛是最經濟的。2、在同一道路條件，同一車速下，盡量選用高檔。3、保證安全的前提下，利用慣性滑行。裝載質量為2.5

27、t的汽車，在良好路面上以 30km/h 的車速開始摘檔滑行，滑行距離應達到200250m。 當滑行距離由200m 增加到 250m 時，油耗可降低7%。4、踩油門要輕，緩慢加油。否則，化油器的加速泵和省油裝置都起作用，增加不必要的油耗。耗油量增加30%左右。（三）合理組織運輸拖帶掛車后，阻力增加，發動機的負荷率增加，使燃油消耗率下降。雖然燃 油消耗量增加，但分?jǐn)偟矫繃嵷浳锏挠秃南陆盗恕５谑?汽車動力裝置參數的確定問題1、發動機功率的選擇原則是什么？2、如何選擇汽車的主減速器傳動比答案、功率一般先以保證汽車預定的最高車速來初步選擇。最高車速是動力性 中的一個重要指標，也反映了汽車的加速能力和

28、爬坡能力。 因?yàn)樽罡哕囁俣ǖ迷?高，發動機功率要求越大，汽車后備功率也越大，加速能力和爬坡能力也必然要 得到提高。發動機功率應等于以最高車速行駛時的行駛阻力功率之和，即Pe工旦£dA3T 3600 a max 76140 amax發動機也可利用汽車比功率來確定。汽車比功率是單位汽車總質量具有的發、一-上方1000 Pe汽車比功率 =動機功率。比功率為:fg,CDA13a maxa max3.6 T76.14m T汽車比功率可以利用現有汽車統計數據來初步估計，從而確定發動機應有功 率。貨車一般在7.35kW/t以上，中型貨車越為10kw/t ；輕型貨車動力性能較好, 比功率較大；重型貨

29、車最高車速低，比功率較小。轎車最高車速一般在140200km/h,比功率在15 90kW/t之間。二、選擇主減速器傳動比 卜應考慮以下幾點：(1)最高車速i0應選擇到汽車的最高車速相當于發動機最大功率時的車速, 這時，最高車速是最大的。(2)汽車的后備功率增大，功率曲線左移，后備功率增大，動力性加強, 但燃油經濟性較差。(3)駕駛性能 指動力裝置的轉矩響應、噪聲和振動。駕駛性能與喘振、加速不暢、遲緩、怠速不穩、爆震、回火、放炮等現象有關。由主觀評價來確定第十三章汽車的制動性問題1、什么叫汽車的制動性？評價指標是什么？2、制動時引起汽車跑偏的原因是什么？3、對汽車側滑進行運動分析，說明為什么后軸側滑比前軸側滑更危險4、什么叫同步附著系數？對前、后制動器制動力分配的要求是什么？答案一、制動性：是指汽車行駛時能在短距離停車且維持行駛方向的穩定性和在下長坡時能維持一定車速的能力。評價指標制動效能、制動效能的恒定性、制動時汽 車方向的穩定性。二、制動時引起汽車跑偏
