1、.QDI10稱重顯示器使 用 說 明 書 成都蜀衡稱重設備有限公司目 錄第一章、 技術參數第二章、 功能簡介第三章、 連接第四章、 正常操作第五章、 出錯提示及故障診斷第六章、 維護與保養、注意事項第一章 技術參數1 型號：QDI-10稱重顯示器2 等級：3 級 分度數 n30003 輸入信號：1.02.0 mV/V4 A/D轉換速度: 40次/秒5 供橋電壓： 5V DC 可驅動4個350W的或8個700W的傳感器6 A/D分辨率：30萬7 電壓：220V 50Hz8 內裝：6V/4Ah免維護電池，充電后可連續工作48個小時9 工作溫度：04010 工作濕度：85%RH11 外型尺寸：220

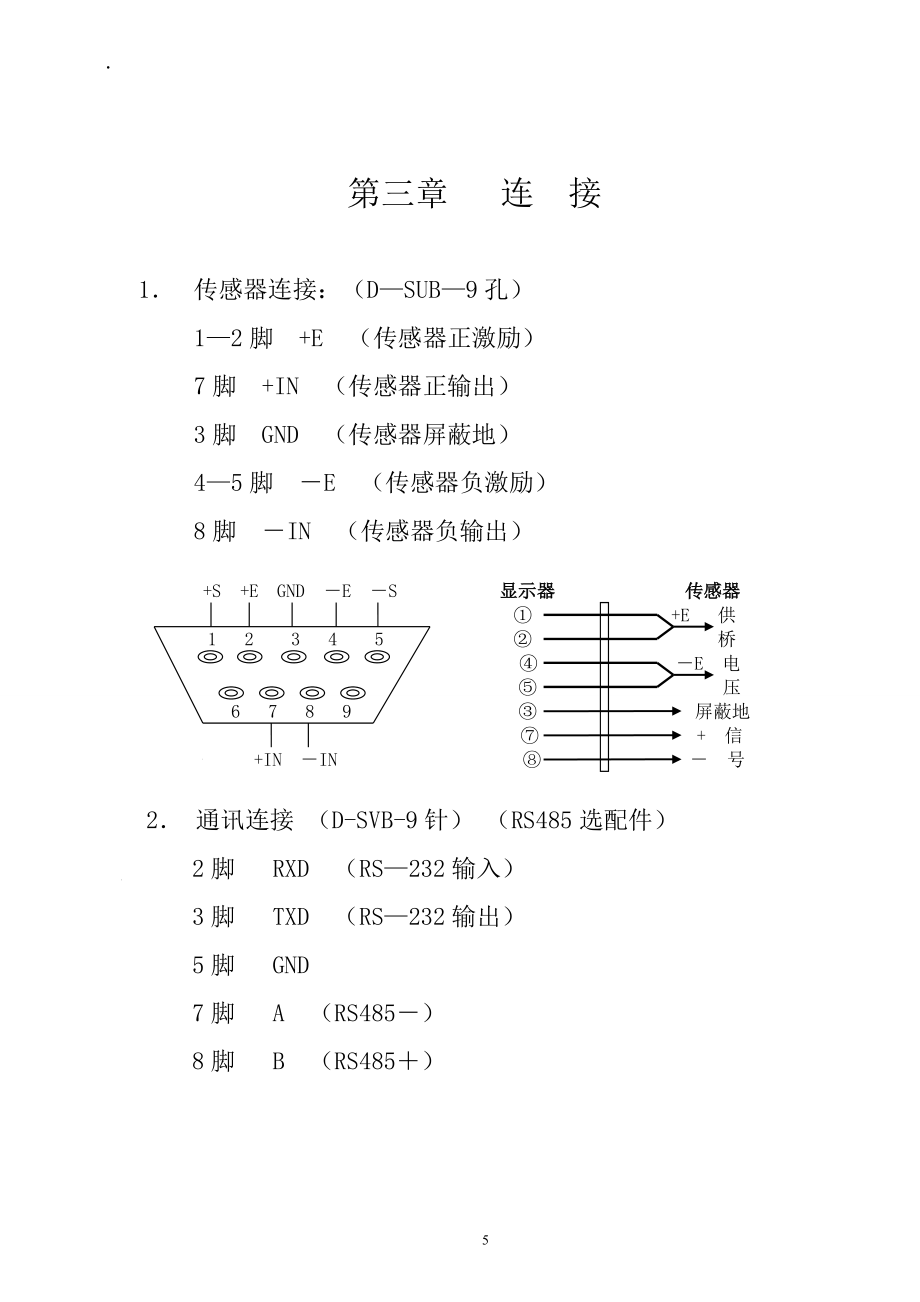

2、×160×110（mm）12 重量：約1.1kg第二章 功能簡介1 標定加鎖裝置（符合計量鑒定有關要求）2 零位跟蹤范圍可設3 計數功能（可關閉計數）4 公斤/磅單位可切換（可關閉單位切換）5 高分辨顯示（提高10倍顯示）（可關閉高分辨顯示）6 累計功能（可關閉累計功能）7 RS232串行通訊接口（也可接串行通訊接口打印機）8 電量提示： 當電池電量 < 30 % 時 燈亮，以提示充電。當電池電量 < 20 % 時， 閃爍顯示，以提示及時充電。9 自動關機可設置10 可增配RS485串行輸出接口，應答方式和連續方式可選第三章 連 接1 傳感器連接：（DSUB9孔

3、）12腳 +E （傳感器正激勵）7腳 +IN （傳感器正輸出）3腳 GND （傳感器屏蔽地）45腳 E （傳感器負激勵）8腳 IN （傳感器負輸出）+S +E GND E S 顯示器 傳感器 +E 供1 2 3 4 5 橋 E 電 壓6 7 8 9 屏蔽地 + 信+IN IN 號2 通訊連接 （D-SVB-9針） （RS485選配件） 2腳 RXD （RS232輸入） 3腳 TXD （RS232輸出） 5腳 GND 7腳 A （RS485） 8腳 B （RS485）3 通訊數據格式1、通信地址 XX = 0 ； 連續發送方式 數據格式為： = X1 X2 X3 X4 X5 X6 X7 SA C

4、R X1 X2 X3 X4 X5 X6 X7 為顯示數據，X1為低位，X7為高位。 SA = 0100ABCD A = 1 ；稱量溢出 B = 1 ；去皮 C = 1 ；稱量穩定 D = 1 ；零位 2、通信地址 XX = 1-98 ； 應答方式 2.1、 讀重量命令: STX R D S n BCC CR n = 通信地址（81H E2H） BCC 是校驗位 返回數據: STX n D X1 X2 X3 X4 X5 X6 X7 SA BCC CR 2.2、 去皮清皮命令: STX T A R n BCC CR n = 通信地址（81H E2H） BCC 是校驗位 返回數據: STX n D

5、X1 X2 X3 X4 X5 X6 X7 SA BCC CRBCC 為校驗字，STX 以后到BCC前的數據二進制和（取低字節）。 但當和=02H或0DH時，自動加1以避免與控制碼重復。第四章 正常操作操 作顯 示注 解1、 開 機按u er 1.00000000999999儀表自檢Pbt 85電池電量為85%0.0稱重狀態2、 關 機按 2秒Pbt 80電池電量為80%，2秒后-OFF-切斷電源3、 置 零按【0】0.00 燈亮4、 去 皮-T-熄滅狀態，稱量大于零且穩定燈亮按【T】0.0T 燈亮5、 清除皮重T 燈亮按【T】T 燈熄滅6、累加與打印按【】128.5累計值（允許時）n 26顯示

6、累計次數2秒，通訊地址=99時，打印稱重值7、 單位切換按【】2秒lb值lb 燈點亮，磅單位顯示（允許時）按【】2秒kg值lb 燈滅，kg單位顯示8、 高分辨按【】126.52.提高10倍顯示（允許時）按【】或【】126.52.返回稱重模式9、 計 數按-SANP-進入計數（允許時）按【】 【】輸入取樣值按【】-計數取樣校正中150COUNT 燈亮10、 計 數按-SANP-進入計數（允許時）(不設取樣值)按【】計數模式(系數為原來值)按150返回稱重模式 COUNT 燈滅11、 累計值顯示和清除及自動累加狀態設置按【】按【】n 352累計次數打印累計次數，累計重量2秒后23506.5累計重量

7、若在計數模式按【】n 168累計次數打印累計值2秒后12805累計個數在上述顯示狀態按【0】清除累計值在上述顯示狀態按【】Aut 0自動累加狀態設置，末位=0；手動累加末位=1；加載穩定后自動累加，蜂鳴器響一下。末位=2；加載穩定后自動保存穩定值，蜂鳴器響一下。顯示值在卸裝到小于最小稱量后，將最后穩定值自動累加，蜂鳴器響一下。按【】選擇自動累加方式按【】返回正常稱重狀態，在自動累加狀態Aut燈亮12、 數字輸入按【】置數位閃爍右移動置數位按【】增加置數位的值第五章 出錯提示及故障診斷1 Err E：表示儀表存儲器故障。2. Err 1：表示A/D值低于正常范圍，可能儀表，或傳感器有故障。 將傳

8、感器插頭拔掉，儀表錯誤顯示消除，表示傳感器有故障。 將傳感器插頭拔掉，儀表錯誤顯示不消除，表示儀表有故障。3. Err 2：表示A/D值高于正常范圍，可能儀表，或傳感器有故障。 將傳感器插頭拔掉，儀表錯誤顯示消除，表示傳感器有故障。 將傳感器插頭拔掉，儀表錯誤顯示不消除，表示儀表有故障。4 Err 3：表示開機零位不正常。5. Err 4：表示零位校正時,A/D太小。6. Err 5：表示量程校正失敗。7. Err 6：表示標定時, 稱重量不能穩定。8. OUEr： 表示稱重量大于最大稱量。 將傳感器插頭拔掉，儀表錯誤顯示消除，表示傳感器有故障。 將傳感器插頭拔掉，儀表錯誤顯示不消除，表示儀表

9、有故障。進入A/D值顯示，進一步檢查儀表工作是否正常若A/D工作正常，可能最大稱量設置不正確。可重新設置。 或對秤重新標定可恢復正常工作。9稱重量不穩定：可能儀表，或傳感器有故障。 將傳感器插頭拔掉，稱重量穩定，表示傳感器有故障。 將傳感器插頭拔掉，稱重量不穩定，表示儀表有故障。10. 開不了機： 可能儀表內電池沒電，或傳感器短路，或儀表有故障。 將傳感器插頭拔掉，能開機，表示傳感器短路。 外接電源，AC指示燈不亮。表示儀表有故障。 外接電源，AC指示燈點亮。但開不了機，表示儀表有故障。第六章 維護與保養及注意事項1為使顯示器正常使用，顯示清晰，不宜將顯示器放在陽光直射下使用。 2為保證顯示器

10、使用壽命，不宜放在粉塵、振動嚴重的地方及潮濕的環境中使用。3 傳感器與顯示器需可靠連接，遠離強磁場、強腐蝕性物體、遠離易燃易 爆物品。 4不要使用強溶劑（如苯、硝基類油）清洗機殼。 5在插拔顯示器與外部設備連接線前必須先切斷顯示器電源。 6為延長電池使用壽命，務必充足電后使用；若長時期不使用，必須每隔2個月充電一次。 7蓄電池屬易耗品，不屬三包范圍。 8在搬運或安裝時，請小心輕放，避免激烈振動，造成沖擊或撞擊，以防蓄電池內部電極短路，損壞蓄電池。 9本顯示器自銷售之日起一年內在正常使用條件下，非人為故障,實行三保，終身維修。計數秤使用說明 9、 計 數按-SANP-進入計數（允許時）按【】 【】輸入取樣值按【】-計數取樣校正中150COUNT 燈亮1、進入計數功能前先放一定數量的實物在秤上。2、要進行計數功能時，首先按“”鍵，儀表顯示【SA
