1、覆蓋技術移動一、為什么要建設室內覆蓋系統？隨著城市建筑的日益增多以及建筑材料的復雜化，手機在密集的建筑間，建筑物內、地下室、隧道、高速公路等地會出現接通率低、漫游不暢甚至掉話現象，給移動用戶帶來不便，這就需要移動運營部門不斷地對網絡進行優化。而室內覆蓋系統便是移動運營部門對室內信號弱及信號盲區進行覆蓋的主要網絡優化方式。在大型建筑物的低層、地下商場、地下停車場等環境下，移動通信信號弱，手機無法正常使用，形成了移動通信的盲區和陰影區；在中間樓層，由于來自周圍不同基站信號的重疊，產生乒乓效應，手機頻繁切換，甚至掉話， 嚴重影響了手機的正常使用；在建筑物的高層，由于受基站天線的高度限制，無法正常覆蓋

2、，也是移動通信的盲區。另外，在有些建筑物內，雖然手機能夠正常通話， 但是用戶密度大，基站信道擁擠，手機上線困難。移動通信的網絡覆蓋、容量、質量是運營商獲取競爭優勢的關鍵因素。網絡覆蓋、網絡容量、網絡質量從根本上體現了移動網絡的服務水平，是所有移動網絡優化工作的主題。室內覆蓋系統正是在這種背景之下產生的。進行室內覆蓋系統建設的直接理由是：室內移動通信環境有太多需要完善的地方；覆蓋方面，由于建筑物自身的屏蔽和吸收作用，造成了無線電波較大的傳輸衰耗，形成了移動信號的弱場強區甚至盲區 ; 容量方面，建筑物諸如大型購物商場、會議中心，由于移動電話使用密度過大，局部網絡容量不能滿足用戶需求，無線信道發生擁

3、塞現象; 質量方面，建筑物高層空間極易存在無線頻率干擾，服務小區信號不穩定，出現乒乓切換效應，話音質量難以保證，并出現掉話現象。二、什么地區需要室內覆蓋？室內盲區：新建大型建筑、停車場、辦公樓、賓館和公寓等。話務量高的大型室內場所：車站、機場、商場、體育館、購物中心等，增加微蜂窩建立分層結構。發生頻繁切換的室內場所：高層建筑的頂部，收到多個基站的功率近似的信號。三、什么是室內覆蓋？室內覆蓋是針對室內用戶群、用于改善建筑物內移動通信環境的一種成功的方案，近幾年在全國各地的移動通信運營商中得到了廣泛應用。室內覆蓋系統為上述問題提供了較佳的解決方案。其原理是利用室內天線分布系統將移動基站的信號均勻分

4、布在室內每個角落，從而保證室內區域擁有理想的信號覆蓋。室內覆蓋系統的建設，可以較為全面地改善建筑物內的通話質量，提高移動電話接通率，開辟出高質量的室內移動通信區域；同時，使用微蜂窩系統可以分擔室外宏蜂窩話務，擴大網絡容量，從整體上提高移動網絡的服務水平。四、實現室內覆蓋的方法實現室內覆蓋的技術方案可分為三種:1、微蜂窩有線接入方式是以室內微蜂窩系統作為室內覆蓋系統的信號源，即有線接入方式。適用于覆蓋范圍較大且話務量相對較高的建筑物內， 在市區中心使用較多，解決覆蓋和容 量問題。改善高話務量地區的室內信號覆蓋， 微蜂窩是最佳解決方案。與宏蜂窩 方式相比，微蜂窩方式是更好的室內系統解決方案。 微蜂

5、窩方式的通話質量比宏 蜂窩方式要高出許多，對宏蜂窩無線指標的影響甚小，并且具有增加網絡容量的 效果。但微蜂窩在室內使用時，受建筑物結構的影響，使其覆蓋受到很大限制。對于 大型寫字樓等，如何將信號最大限度、 最均勻地分布到室內每一個地方， 是網絡 優化所要考慮的關鍵。且微蜂窩方式的弱點在于成本較為昂貴， 需要進行頻率規 劃，需要增建傳輸系統，網絡優化工作量大。因此，對宏蜂窩方式亦或微蜂窩方 式的選取，需要綜合權衡移動網絡和運營商的多方面因素才能定奪。2、宏蜂窩無線接入方式是以室外宏蜂窩作為室內覆蓋系統的信號源，即無線接入方式。適用于低話務 量和較小面積的室內覆蓋盲區，在市郊等偏遠地區使用較多。宏

6、蜂窩方式的主要優勢在于成本低、 工程施工方便，并且占地面積小；其弱點 在于對宏蜂窩無線指標尤其是掉話率的影響比較明顯。目前，采用選頻直放站并增加宏蜂窩的小區切換功能可以緩解這一矛盾 ：當對 應的宏蜂窩頻率發生變化時，直放站選頻模塊需要作相應調整。隨著運營商對成本和網絡資源利用率的注重，宏蜂窩方式在最近一年出現開 溫的勢頭。3、直放站（Repeater）在室外站存在富余容量的情況下，通過直放站（ Repeater）將室外信號引入 室內的覆蓋盲區。利用微蜂窩解決室內問題也存在很大的局限性。 建設微蜂窩的設備投入與工 程周期都較大，只適合在話務量集中的高檔會議廳或商場使用。在這種情況下， 直放站（R

7、epeater）以其靈活簡易的特點成為解決簡單問題的重要方式。直放站 不需要基站設備和傳輸設備，安裝簡便靈活，設備型號也豐富多樣，在移動通信中正扮演越來越重要的角色。直放站的應用場合主要有以下幾種： 擴大服務范圍，消除覆蓋盲區； 在郊區增強場強，擴大郊區站的覆蓋； 沿高速公路架設，增強覆蓋效率； 解決室內覆蓋； 將空閑基站的信號引到繁忙基站的覆蓋區內，實現疏忙。使用微蜂窩和直放站的比較:使用基站使用直放站1是否增加容量根據需要增加容量不能增加容量2信號質量好3設置優先級可以/、可以4對網絡的影響小控制不好影響較大5是否需要傳輸設備rru攵不rfn要6是否需要重新頻率規劃*亞 rru攵不rfn要

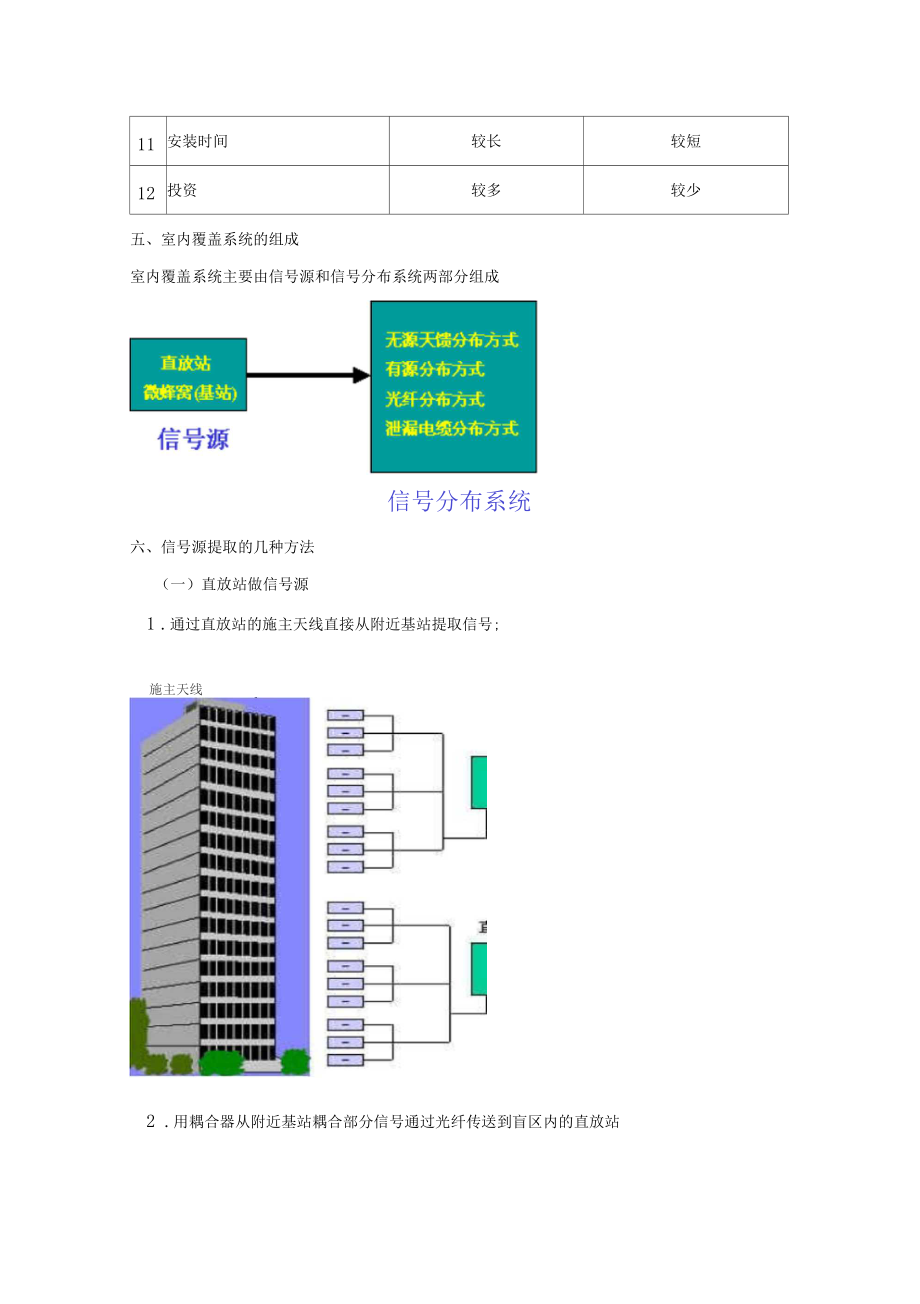

8、7是否需要調整參數*亞 rru攵不rfn要8是否支持容量動態分配不支持（容量與分配）支持9是否支持多運營冏不支持支持10是否支持多品、多系統環 境不支持支持11安裝時間較長較短12投資較多較少五、室內覆蓋系統的組成室內覆蓋系統主要由信號源和信號分布系統兩部分組成信號分布系統六、信號源提取的幾種方法（一）直放站做信號源1 .通過直放站的施主天線直接從附近基站提取信號;施主天線2 .用耦合器從附近基站耦合部分信號通過光纖傳送到盲區內的直放站直放站直成站3.用耦合器從附近基站耦合部分信號通過電纜傳送到盲區內的直放站T1TrmrmTnw sssssssII: I（二）微蜂窩（基站）加直放站方式直放站連

9、接到BSC七、信號分布的基本方式1 .無源大饋分布方式通過無源器件和天線、饋線，將信號傳送和分配到室內所需環境，以得到良好 的信號覆蓋。用于中小型地區。2 .有源分布方式通過有源器件（有源集線器、有源放大器、有源功分器、有源天線等）和大饋線 進行信號放大和分配。3 .光纖分布方式主要利用光纖來進行信號分布。適合于大型和分散型室內環境的主路信號的傳 輸。射頻分合路器4 .泄漏電纜分布方式微蜂窩基站信號源一 A.直久站信號源通過泄漏電纜傳輸信號，并通過電纜外導體的一系列開口，在外導體上產生表面電流，從而在電纜開口處橫截面上形成電磁場， 這些開口就相當于一系 列的天線起到信號的發射和接收作用。它適用

10、于隧道、地鐵、長廊等地形。總的來說，信號分布系統根據覆蓋區域的具體情況， 組合無源、有源、光纖、 泄漏等方式，進行綜合性的分析。在實際使用中，室內分布系統可使每個微蜂窩 覆蓋范圍增至幾十層樓左右；如果加裝干線放大器，覆蓋范圍還可大幅度增加。一個完備的室內分布系統應能夠通過一個特定的接口，取得基站的下行信 號，均勻地分布到指定場所的每一處。 同時，又將這場所的每一處的基站上行信 號收集到后，均勻地送達特定的接口。構成室內分布系統的主要設備是：饋線、天線、干線放大器、延長放大器 以及耦合、功分等無源器件。在系統設計上主要考慮的是能量分配的問題。八、室內覆蓋系統的工程建設能主天組直放站克放站或干放定

11、向耦合器全同天線定向耦言器助分器定向天線光端機北端機直放站室內覆蓋系統的建設可分為準備、市場、協商、設計、安裝、驗收、運行 維護等七個階段。準備工作是指由技術人員對建筑物內的無線信號進行測試，確定工程選點。準備工作是整個工程的發起階段，下述選點原則可供參考： 第一，盡量尋找室內信號不好、又有人流量的建筑物作為室內覆蓋選點的對象。第二，選擇城區內知名的高層建筑進行覆蓋， 如熱賣出租的寫字樓。就目前的網 絡優化手段而言，對于高層空間的無線干擾及乒乓切換效應， 沒有其它更為有效 的解決方案。第三，分析宏蜂窩話務情況、劃定高話務區域，然后在高話務區域?qū)ふ以拕?wù)熱點 建筑，利用室內覆蓋系統吸收建筑物內的話

12、務，從而緩解宏蜂窩容量方面的壓力。一般可選擇城區中心人流量大的商場、酒肆等，不論信號覆蓋情況如何，均考慮進行覆蓋。市場工作指說服業主，達成合作意向。在當前市場經濟和商業化日益發展的時代， 市場工作在整個工程建設中舉足輕重，業主對工程的接納和配合直接關系到系統 的最終建設。因此對市場工作應該給予充分重視，其中談判技巧是考慮的要素之協商工作指與業主就相關事項進行協商，達成有關協議，并簽署協議書，內容包括物業管理、出入、雙方責權利等。設計工作指進行室內覆蓋系統的工程設計，包括微蜂窩系統、傳輸系統、 室內分 布系統、電源系統共四部分內容。安裝工作指根據設計文件進行工程施工和安裝，在所有準備工作就緒后，

13、一般在3周之內可開通系統。1.設計考慮因素信號源、場強分布、上行信噪比、互調干擾、上下行平衡、傳輸和分配損耗、 施工難度、造價。場強分布的一般設計標準：掉話率： < 1、 阻塞率：> 99%、 接通率： > 95%(95%以上的地方可接通) 、 邊緣場強：> -85dBm、 C/I> 12dB 、上行噪聲電平：<-120dBm«天線口功率：5 - 15dBm 室外溢出信號：< -85dBm«切換成功率：> 95/。場強分布( 室內空間傳輸損耗模型)L = PL + 10*N*Lgd( 米 ) + FAF其中：PL為距天線1米處

14、的路徑衰減：典型值為30dB, N為同層衰減指數，辦 公樓N = 3.25, 一般建筑N= 2.76,商場N= 2.18,FAF路徑損耗附加值：玻璃8dB, 隔墻 10 - 15dB, 預制板 20 - 30dB上行信噪比基站的白噪聲為-120dBm為了保證接收機的靈敏度，需要設置上行增益，使上行鏈路的總輸入噪聲小于-120dBm。如：基站輸出P= 43dBm輸入到直放站為-40dBm,即有效路徑損耗為83dB,那 么直放站的上行增益設置一定要小于：83 后極總的噪聲系數如只有直放站是有源器件，噪聲系數為5dB,增益應設為小于78db;如增益設為80,直放站總的噪聲-115dBm(白噪聲+ 口

15、聲系數)，在輸出口變?yōu)?-35dBm,經過83dB的有效路徑損耗輸入到基站為-118dBm,大于源噪聲-120dBm,使基站接收機靈敏度降低2dB。室內覆蓋所需設備與器件1 微蜂窩，基站2直放站(寬帶、信道選擇)：增益70-90db,20-33dBm輸出3 干 線 放 大 器 ： 增 益 30 50db,20-30dBm 輸 出 4 藕 合 器 ：40dB(-0.3),30dB(-0.3),20dB(-0.5),10dB(-0.8),7dB(-1.1),5dB(-1.3)5 功分器： 4功分器 (-6.4) ； 3功分器 (-5) ，二功分器(-3.3)6 室內天線：定向(60-120 度，

16、5-10dBi), 全向吸頂(2-5dBi)7 饋線接頭：波紋管電纜：7/8(-4dB/100m);1/2 (-7dB/100m);1/4 (-11dB/100m); 屏蔽網電纜：7D-FB(-15dB/100m);9D-FB(-12dB/100m);12D-FB(-9dB/100m)8 泄漏電纜：7/8 (-6dB/100m);1-1/8(-4dB/100m)9 施主基站：水平波束角<35度；增益：15-18dBi10 光端機：點對點、點對多點11 光纖：雙纖、單纖工程勘測設計1室內覆蓋的目的是在建筑物內部需要場強覆蓋，而基站信號又無法輻射的區域提供理想的信號覆蓋。因此， 工程設計的首

17、要工作是勘測確定哪些區域已被基站所覆蓋，哪些區域還需室內分布系統增強信號。在勘測時，應特別注意話務繁忙地帶，即用戶最經常使用移動電話的地方，往往這一區域要設計一個分布天線。2、預測覆蓋效果并確定工程方案經過實地勘測，可基本確定各分布天線的位置，并根據各分布天線管轄范圍來確定其每個信道的輸出功率 Ptd。為了使方案規劃更加準確，往往可對這些區 域進行場強覆蓋預測。具體地可以采取以下方法：用信號發生器和室內天線組成發射單元，在分布天線位置發出所設計的相應輸出功率Ptd,而將測試手機作為接收單元，在相應覆蓋區域各點測試場強的大小，觀察是否能良好地接收到信號。為使工程具有良好的性能價格比，工程設計還需

18、選取放大量合適的勻點分布系統。其中所需參數：Lf 可從工程擬采用的饋線長度、型號算出；Lc 、GA1 GA2可從工程采用的合/分路器和天線的規格型號中獲得；Prd 可用測試手機在安裝室外天線位置上測得；用一部手機在覆蓋區各處發出上行信號，而用一部測試手機在安裝相應室內分布天線位置接收信號，所測得的最小信號即可視為此分布天線上行路線的最低輸入電平Pru;而系統對基站的最低輸出電平PruPru=Sr+Ls 確定。式中 Sr 為基站接收靈敏度，一般取-104dBm,Ls 為系統室外天線至基站的自由空間損耗，可由Ls=32.5+20logF+20logd 計算獲得。式中：d 為系統至基站間的距離，F(xiàn) 為信號頻率(MHz)。至此，確定系統放大量Ad、 Au 的所有參數均已獲得，這樣就可選取合
