1、SCR脫硝工藝在華能福州電廠一期鍋爐脫硝改造工程中的應用關鍵詞：scr脫硝,設計特點,工程總結作者：張戰鋒（華能福州電廠，福建 長樂 350200）關 鍵 詞：NOx減排；SCR脫硝；設計特點；工程總結摘 要：華能福州電廠一期脫硝改造采用選擇性催化還原脫硝（SCR）技術，簡要介紹了該工程的流程特點、設計參數、設計特點，并對一期工程在設計、施工等方面存在的問題進行了概述。 1 福州電廠脫硝改造項目簡介及設計參數NOx是造成大氣污染的主要物質，是導致酸雨形成的主要原因之一，而且在大氣環境中受強烈的太陽紫外線照射后，產生以臭氧為主的醛、酮、酸、過氧乙酰硝酸酯（PAN）等二次污染物。這些污染物嚴重損害

2、人和動物的健康，以及植物的生長【1】。2004年全國NOx排放總量約1600萬噸，約70%（768萬噸）來自于煤炭的直接燃燒，而我國電力工業又是燃煤大戶，因此，火電廠則是NOx最主要的固定排放污染源之一。為控制燃煤火電廠的NOx污染物排放水平，我國于2011年9月頒布了火電廠大氣污染物排放標準GB13223-2011【2】，該標準規定了從2014年7月1日起控制的現有火力發電廠NOx最高允許排放標準。燃煤鍋爐的NOx控制主要分為爐內低NOx燃燒技術和爐后煙氣脫硝技術兩類【3】。爐內低NOx燃燒技術主要通過改變?nèi)紵鞯娘L煤比例，控制燃燒氣氛，利用欠氧燃燒生成的HCN與NH3等中間產物來抑制與還原

3、已經生成的NOx。低NOx燃燒技術如采用低NOx燃燒器、空氣分級、燃料再燃等方法。煙氣脫硝技術方案有選擇性催化還原脫硝技術（SCR）、選擇性非催化還原技術（SNCR）及SNCR/SCR混合煙氣脫硝技術，選擇性催化還原煙氣脫硝技術目前在國際上應用最為廣泛。日本、歐洲、美國等國家和地區的大多數電廠基本都應用該技術。與其他技術相比，SCR脫硝技術投資大、改造施工難度大，但裝置結構簡單，技術成熟，脫硝效率高，便于維護，是燃煤機組應用最多的煙氣脫硝技術，系統的脫硝效率最高可達到95%【3-4】。1.1 項目簡介華能福州電廠現有一期機組為2臺350MW燃煤發電機組，于1988年建成投產，為日本三菱公司設計

4、制造的CE型、亞臨界壓力、強制循環、一次中間再熱、平衡通風、固態排渣、四角切園燃燒煤粉爐。為實現新建三期2臺660MW機組的環保達標驗收，環評要求三期機組同步安裝80%效率的SCR脫硝裝置，并對一、二期機組中的兩臺進行脫硝效率不低于70%的脫硝改造。電廠為更好地承擔社會責任，計劃對一、二期四臺鍋爐全部進行脫硝改造，2010年已完成一期兩臺鍋爐脫硝改造，將于2012年完成二期兩臺脫硝改造。本工程采用選擇性催化還原（SCR）脫硝技術方案，主要特點為：單鍋爐雙SCR反應器，高灰型布置方式，即反應器布置在省煤器與空氣預熱器之間的高含塵區域; 在設計煤種及校核煤種、鍋爐BMCR、處理100%煙氣量條件下

5、，脫硝反應器與還原劑供應系統按照脫硝效率不低于70%設計;設置 SCR 反應器煙氣旁路。催化劑采用蜂窩式，按照“21”模式布置，本期工程安裝兩層催化劑;全廠一、二、三期六臺鍋爐的脫硝裝置共用一個還原劑制備、儲存與供應系統。1.2 設計參數福州電廠一二期脫硝改造工程在鍋爐燃用設計煤種、鍋爐正常負荷范圍50 100%BMCR、SCR入口平均NOx濃度600mg/Nm3 、煙氣入口溫度315420的條件下，主要設計參數及性能如下表：福州電廠一二期脫硝工程主要技術參數項目性能要求煙氣脫硝方式SCR高灰型布置還原劑液氨每臺爐SCR反應器/個2催化劑型式蜂窩脫硝效率70%氨逃逸不大于3µL/L。

6、SO2/SO3轉化率小于1%系統阻力（設計煤種，70%效率，兩層催化劑）不大于750 Pa系統阻力（設計煤種，三層催化劑，化學壽命期末期）不大于1000 Pa煙氣溫降（脫硝系統進出口）不得大于2液氨耗量（BMCR 工況、煙氣中NOx平均含量為600mg/Nm3、單臺機組）不大于175kg/h2 福州電廠一期SCR脫硝系統的特點2.1 SCR鋼結構SCR鋼結構主要承載反應器本體及其進出口煙道、灰斗等的荷載，其設計要滿足柱網布置及荷載要求，并且要考慮到反應器截面的長寬比例及煙氣流場特性。由于煙氣脫硝改造工程涉及到鍋爐原有基礎和鋼架的荷載變化，因此SCR鋼結構的設計盡可能為獨立結構，以便盡可能少的將

7、荷載傳遞到原有鍋爐。福州電廠一期鍋爐建設初期并未預留脫硝裝置空間，爐后的空間相當狹小，并且在設計上還要盡可能避開此空間原有的很多管道、設備及電纜橋架。SCR支架設計在鍋爐爐后與電除塵之間的通道兩側，從爐后至電除塵方向共設計3排、12根鋼柱。原有爐后與電除塵之間的通道有6.26米，新建3排鋼架后，脫硝鋼架與原有電除塵進口煙道鋼支架交錯，通道僅不足4米，并且此區域鋼柱顯得很雜亂；因此在設計上我們要求考慮將原有電除塵進口煙道支架拆除，將其荷載由脫硝鋼架承擔。這樣設計，爐后區域顯得不至于太狹小。2.2 SCR本體部分2.2.1 SCR反應器反應器設置在省煤器與空預器之間的高含塵段，采用一爐二反應器結構

8、，煙氣豎直向下流動，在反應器的進出口均設置灰斗。為減小系統阻力，反應器入口及出口均設置導流板。同時反應器及其進出口煙道要考慮熱膨脹的補償措施，反應器截面尺寸為12m*6.9m。2.2.2 SCR反應器旁路福州電廠一二期煙氣脫硝技改工程均設置了SCR反應器旁路，設置旁路的優點有：鍋爐啟停過程保護反應器內部的催化劑。鍋爐啟停時工況變化較大，一些易于凝結的煙氣成分在催化劑表面結露，可造成催化劑堵塞；且低負荷時有投油燃燒，未燃盡的燃油會隨煙氣進入SCR反應器，這部分油很可能粘附在催化劑表面，粘附后的油大量吸附煙氣中的灰塵，造成煙塵在催化劑的微孔中堆積，堵塞催化劑，使反應效率降低。因此在鍋爐啟停階段走S

9、CR旁路運行，待鍋爐升負荷穩定后、具備脫硝系統投入條件后再走SCR反應器，可以很好的保護催化劑，延長使用壽命。鍋爐出現異常運行時可保護催化劑。如省煤器泄露、空預器水洗時，或者其他可能導致催化劑損壞的意外發生時，都可以走旁路運行。方便SCR本體檢修。鍋爐運行期間，若反應器內部堵灰或其他故障需要檢修時，打開旁路擋板，切換至旁路運行，無需停爐。2.2.3 吹灰器每臺SCR反應器的每層催化劑設置3臺聲波吹灰器和兩臺蒸汽吹灰器。3臺聲波吹灰器，在SCR反應器寬度（6.9米側）方向布置兩臺，在長度方向（12m側）布置一臺。聲波吹灰介質為鍋爐雜用壓縮空氣，壓力為0.6-0.7MPa，聲波吹灰器投入順控自動的

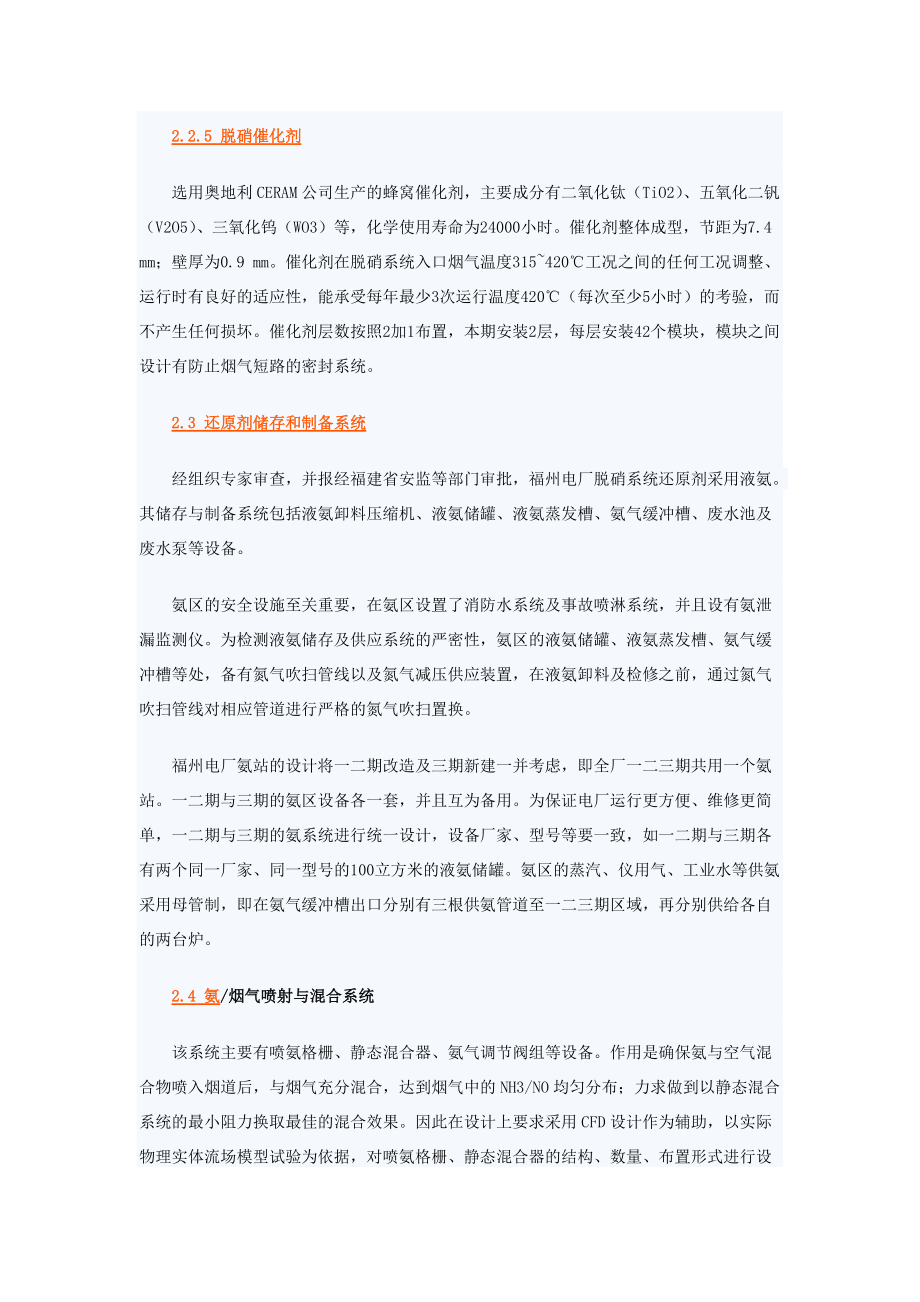

10、情況下，逐一啟動每臺吹灰器運行，每臺每次運行時間為10s。蒸汽吹灰器為伸縮式耙式蒸汽吹灰器，兩臺均設置在反應器寬度（6.9米側）方向。吹灰介質從鍋爐吹灰蒸汽母管引出，蒸汽參數為：2.5MPa、380。2.2.4 灰斗輸灰系統為使吹灰系統簡單、易于操作，灰斗輸灰系統控制邏輯的設計理念保持與電廠現有真空輸灰系統一致，即以“真空值”控制出灰時間，以電廠的真空風機作為氣力除灰系統的動力源，將SCR輸灰系統并入電廠現有真空輸灰系統。2.2.5 脫硝催化劑選用奧地利CERAM公司生產的蜂窩催化劑，主要成分有二氧化鈦（TiO2）、五氧化二釩（V2O5）、三氧化鎢（WO3）等，化學使用壽命為24000小時。催

11、化劑整體成型，節距為7.4 mm；壁厚為0.9 mm。催化劑在脫硝系統入口煙氣溫度315420工況之間的任何工況調整、運行時有良好的適應性，能承受每年最少3次運行溫度420（每次至少5小時）的考驗，而不產生任何損壞。催化劑層數按照2加1布置，本期安裝2層，每層安裝42個模塊，模塊之間設計有防止煙氣短路的密封系統。2.3 還原劑儲存和制備系統經組織專家審查，并報經福建省安監等部門審批，福州電廠脫硝系統還原劑采用液氨。其儲存與制備系統包括液氨卸料壓縮機、液氨儲罐、液氨蒸發槽、氨氣緩沖槽、廢水池及廢水泵等設備。氨區的安全設施至關重要，在氨區設置了消防水系統及事故噴淋系統，并且設有氨泄漏監測儀。為檢測

12、液氨儲存及供應系統的嚴密性，氨區的液氨儲罐、液氨蒸發槽、氨氣緩沖槽等處，備有氮氣吹掃管線以及氮氣減壓供應裝置，在液氨卸料及檢修之前，通過氮氣吹掃管線對相應管道進行嚴格的氮氣吹掃置換。福州電廠氨站的設計將一二期改造及三期新建一并考慮，即全廠一二三期共用一個氨站。一二期與三期的氨區設備各一套，并且互為備用。為保證電廠運行更方便、維修更簡單，一二期與三期的氨系統進行統一設計，設備廠家、型號等要一致，如一二期與三期各有兩個同一廠家、同一型號的100立方米的液氨儲罐。氨區的蒸汽、儀用氣、工業水等供氨采用母管制，即在氨氣緩沖槽出口分別有三根供氨管道至一二三期區域，再分別供給各自的兩臺爐。2.4 氨/煙氣噴

13、射與混合系統該系統主要有噴氨格柵、靜態混合器、氨氣調節閥組等設備。作用是確保氨與空氣混合物噴入煙道后，與煙氣充分混合，達到煙氣中的NH3/NO均勻分布；力求做到以靜態混合系統的最小阻力換取最佳的混合效果。因此在設計上要求采用CFD設計作為輔助，以實際物理實體流場模型試驗為依據，對噴氨格柵、靜態混合器的結構、數量、布置形式進行設計。福州電廠的噴氨格柵設置在SCR進口煙道上升段，每個反應器沿寬度方向設置有12路氨噴射管道，每個管道上設有噴嘴12個，沿煙氣方向向上噴射。3 對原有機組的改造工作3.1 原有煙道改造原鍋爐的煙氣從省煤器直接進入空預器，而加裝脫硝裝置后，增加了SCR反應器，改變了煙氣走向

14、，必須對煙道系統改造。福州電廠脫硝系統設有旁路，因此，煙氣系統的改造主要為：在省煤器出口引出SCR進口煙道并安裝煙氣進口擋板，在空預器進口引出SCR出口煙道并安裝煙氣擋板，將原有空預器進口二次風擋板割除替換為脫硝旁路擋板。煙道系統改造工期約35天.。3.2 原鍋爐鋼架校核加固由于SCR反應器的進出口煙道必須穿越鍋爐J1排鋼架，因此鍋爐J1排鋼架在反應器進出口煙道的位置必須進行拆除、改動；同時SCR反應器進出口煙道與鍋爐省煤器、空預器相連，一定有部分荷載傳遞到鍋爐鋼架，所以必須對原鍋爐鋼架進行校核驗算，以確定原鍋爐鋼架的加固形式及原鍋爐鋼架基礎是否需加固。福州電廠一期鍋爐原廠家為日本三菱，鍋爐鋼

15、架加固工作委托與日本三菱合作的哈爾濱鍋爐廠進行。經哈鍋廠驗算，鍋爐鋼架加固主要采用在原有鋼梁、立柱、斜撐貼焊鋼板的形式進行，每臺爐加固量約70噸。加固工作在停爐期間進行，加固前先對鍋爐鋼架上原有的管道、動力及控制電纜進行改道，總加固工期約35天。3.3 空預器改造為防止因增加脫硝系統在空預器入口產生的NH4HSO4對空預器冷段受熱面的粘污、堵塞，需要對空預器受熱面型式與材質進行適當改造。按照西安熱工院提交的福州電廠一二期脫硝改造可研報告，福州電廠一期兩臺爐的空預器采用整體更換方案。空預器冷端受熱面采用碳鋼鍍搪瓷的型式，因此對換熱效果造成影響，經西安熱工院核算，空預器直徑由28號改為29號。整體

16、更換在投入100名施工人員的情況下，工期約50天。3.4 引風機改造由于增加脫硝裝置，鍋爐煙氣系統阻力增加，需要增加引風機的壓頭。阻力的增加愛主要包括：SCR反應器（主要為催化劑）阻力、SCR反應器進出口煙道阻力、更換空預器后增加的阻力和由于粘污、堵塞使空預器增加的阻力.福州電廠一期在使用三次催化劑的情況下，阻力約增加1000Pa。綜合各項因素，經對現有引風機壓頭余量核算，引風機也采用整體更換方案。整體更換包括風機本體、風機馬達、風機基礎、檢修起吊裝置及對起吊鋼支架的加固。4 工程總結由于脫硝技改工程目前開展的電廠很少，加之脫硝工程公司經驗欠缺，因此福州電廠一期脫硝技改工程在設計、建設、調試等

17、過程難免有所不足，主要有：4.1 改進部分設計l 噴氨格柵采用在反應器進口豎直煙道內沿水平方向單層布置，不利于還原劑在煙道深度方向的均勻分布，應將噴氨格柵改為雙層布置。l SCR入口煙氣擋板執行機構應設計為中間停止型：福州電廠SCR入口煙氣擋板為全開全關型，在脫硝系統投入的操作中，若一次全開，會對空預器傳熱性能造成很大影響，使空預器出口二次風溫急劇下降（#2爐在首次操作中，發現SCR入口擋板在現場手搖開大到30%的情況下，空預器出口二次風溫快速下降60度），從而對磨煤機及爐膛燃燒工況造成很大影響，因此SCR入口煙氣擋板應設計為遠方中停結構。l 應考慮隨鍋爐膨脹設備的支撐（吊）位置。如旁路擋板密

18、封風管在最初的設計支撐在鍋爐鋼架上，顯然不合適。4.2 部分需設計探討的問題l SCR入口煙氣擋板是否應設計密封風：福州電廠在脫硝系統退出后發現SCR入口煙氣擋板漏灰量很大，SCR退出約十天時間，打開系統人孔門檢查時發現SCR入口煙氣擋板后積灰高達1米多，漏灰容易影響擋板門的開關并易堵塞氨噴射器的噴嘴，入口擋板是否應設計為帶密封風結構。l 設置旁路擋板的必要性：旁路擋板設計后增加系統的靈活性，同時可在低負荷保護催化劑，但旁路擋板水平布置時設計上要考慮積灰荷載，同時若長時間關閉狀態下，在下一次投入操作中開啟時執行機構容易電氣保護動作，并且大量積灰對空預器造成影響。4.3 空預器改造后的影響增加脫硝裝置后，為減小NH4HSO4對空預器冷端受熱面的影響，冷端受熱面改為碳鋼鍍搪瓷型式。但福州電廠在#1#2爐改造完成、投入后發現鍋爐排煙溫度比未改造之前高（#1爐350MW負荷下高約10度）。5 結語目前在國內進行燃煤機組煙氣脫硝改造工程尚處于起步階段，隨著國家對環保要求的日趨
