1、.電滲析器一、 電滲析器的主要構造 電滲析器的主要由膜堆、級區及夾緊裝置組成，見圖7-6。 圖7- 6 電滲析器的根本構造及組裝形式1-壓緊板；2-墊板；3-電極；4-墊圈；5-導水、極水板；6-陽膜；7-淡水隔板框；8-陰膜；9-濃水隔板框極水；濃水；淡水在電滲析器中“膜對是最小電滲析工作單元，它由陰膜、淡水隔板、陽膜和濃水隔板組成。由假設干個膜對組成的總體稱為“膜堆。置于電滲析器夾緊裝置內側的電極稱為“端電極。在電滲析器膜堆內，前后兩極共同的電極稱為“共電極。電滲析器的組裝方式有串聯、并聯及串-并聯相結合的幾種形式。常用“級和“段來表示?！凹壥侵鸽姌O對的數目。“段 是指水流方向，水流通過一

2、個膜堆后，改變方向進入后一個膜堆，即增加一段。電滲析器的組裝方式有一級一段、一級多段、多級多段等。圖7-7是電滲析器的組裝方式示意圖。 一級一段電滲析器即一臺電滲析器僅含一段膜堆，由于只有一對端電極，通過每個膜對的電流強度相等。水流通過膜堆時，是平行地向同一方向通過各膜對，實際上這樣的膜堆是以并聯的形式組成一段。這種電滲析器的產水量大，整臺脫鹽率就是1張隔板流程長度的脫鹽率，多用于大、中型制水場地。國內一級一段電滲析器一般含有200360個膜對。一級多段電滲析器通常含有23段，使用一對電極，膜堆中通過每個膜對的電流強度相等。這類電滲析器段與段之間的水流方向圖7-7 電滲析器的“級和“段示意圖相

3、反，內部必須裝有用來改變水流方向的導向隔板，使水流從一段出來改變方向流入另一段，這種方式實際是串聯組裝。在級內分段是為了增加脫鹽流程長度，以進步脫鹽率。這種形式的電滲析器單臺產水量較小，壓降較大，脫鹽率較高，適用于中、小型制水場地。多級多段電滲析器使用共電極使膜堆分級。一臺電滲析器含有23級、46段。將一臺電滲析器分成多級多段進展組裝，是為了獲得更高的脫鹽率，多用于小型海水淡化器和小型純水裝置。二、 電滲析器的性能指標1 淡水產量Qd = 0.0036 nvdb 7-22式中 Qd單臺電滲析器在單位時間內的淡水產量，m3/h；n 并聯的膜對數；v 除鹽室中的流速，cm/s； d 隔板厚度，cm

4、；b 隔板流水道寬度，cm；2 脫鹽率：f = Cj-Cd / Cj100% 7-23式中 f 脫鹽率，%；Cj 進水含鹽量，mmol/L；Cd出水含鹽量，mmol/L；3 電流效率電流效率 = 理論耗電量 / 實際耗電量100% = 26.8Qd Cj-Cd /In100% 7-24式中 I 電流，A； 其它符號同前。4 電能消耗電能消耗 = 動力電耗 + 電滲析本體電耗 = 0.00272 H d m / 動 + UI103 Qd電 7-25式中 U 操作電壓，V；I 電流，A； H 水泵總揚程，m；d 原水比重，t/m3； 動 水泵總效率；電 整流器的效率，一般為0.95；m 水泵供給的

5、總水量Q與淡水產量Qd的比值。第六節 電滲析的脫鹽過程常用的電滲析脫鹽流程主要有連續式和循環式兩大類。一、連續式脫鹽過程1 一級多段一次脫鹽 使用單臺電滲析器就能到達制水產量和質量要求。系統可以連續供水，輔助設備少，動力消耗低。膜堆采用一級多段。這種流程對產水量和脫鹽率的調節才能小，多在產水量小而脫鹽率要求較高的情況下使用。對于一級一段的電滲析器，可以由給定的產水量計算所需膜對數N。 N = 1000Q / t w v 7-26式中 Q 淡水流量，L/s；t 隔室水流道厚度，cm；w隔室水流道寬度，cm；v 除鹽室中的流速，cm/s； 2多級多段一次脫鹽原水經過多臺電滲析器后，一次到達脫鹽要求

6、，直接得到成品水，如圖7-8所示。具有連續出水、管道簡單等優點，但操作彈性小，原水含鹽量變化時適應性差。適應于中、大型脫鹽場地。圖7-8 一次連續式脫鹽流程示意圖 ED 為電滲析器 當串聯的一級一段電滲析器的膜對數相等，隔室流速一樣，那么在極限電流下每級的脫鹽率根本不變，系統的總脫鹽率f為： 7-27式中 單級電滲析器脫鹽率，%；n 電滲析器的串聯級數。二、 循環式脫鹽過程1 循環式間歇脫鹽濃水和淡水分別通過體外循環槽進展循環，當循環脫鹽到達成品水質指標后，輸送至成品水槽，如圖7-9所示。該流程適應性強，適用于脫鹽深度大，特別是給水水質經常變化，并要求成品水質穩定的的場合，如流動式野外淡水車、

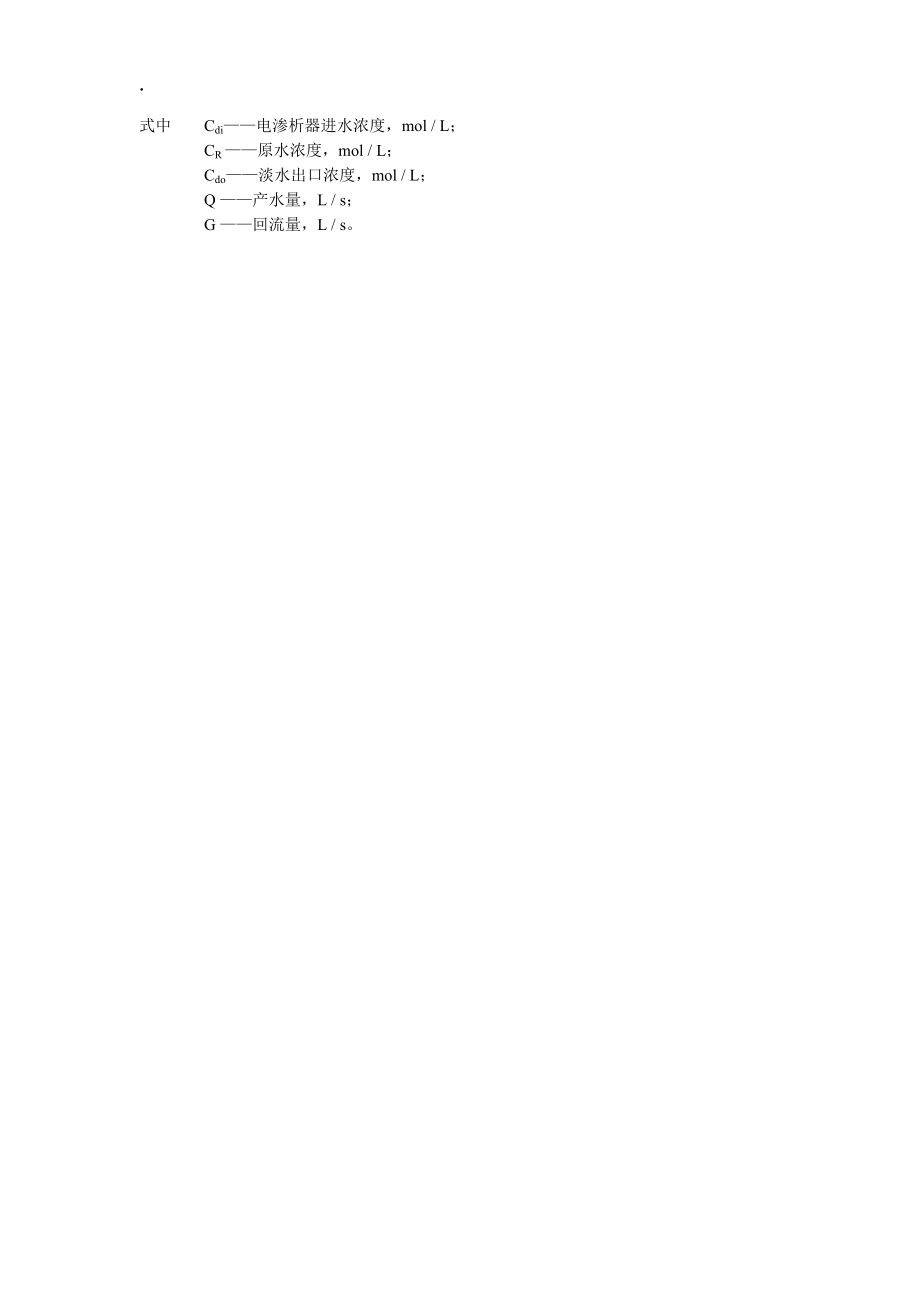

7、船用脫鹽裝置和小批量工業產品料液的濃縮、提純、別離和精制。但該流程需要較多的輔助設備，動力消耗大，且只能間歇供水。圖7-9 循環式間歇脫鹽流程示意圖1- 淡水槽；2-濃水槽在循環式脫鹽過程中，系統的工藝參數將隨淡水循環槽濃度的變化而變化。2 循環式連續脫鹽這種過程也稱為部分循環式脫鹽，如圖7-10所示。在電滲析系統出口的成品水中，有一部分要返回到系統的淡水進水槽，使淡水濃度降低，以減少電滲析器的串聯級數或段數。圖7-10 部分循環式連續脫鹽流程示意圖部分循環式脫鹽過程的淡水流量不等于產水量，一部分淡水要參加回流。操作過程比較靈敏，但配管復雜、動力消耗較大。根據物料平衡可以得到以下幾個關系式：電滲析
