1、高性能混凝土概述隨著我國改革開放和現(xiàn)代化進程的加快，我國的建設(shè)規(guī)模正日益增大，如何保證建筑工程質(zhì)量的同時也能使工程能長久的安全使用下去，日益受到各級政府和社會各界的廣泛關(guān)注。在眾多的土木工程建設(shè)中，商品混凝土的應(yīng)用面之廣，使用次數(shù)之多是很少見的。尤其中近年來，一種較新的商品混凝土技術(shù)正在快速發(fā)展并且運用到許多實際工程項目中，那就是高性能商品混凝土。本文主要介紹了高性能商品混凝土的特點及施工控制。一、高性能商品混凝土的特點1?高耐久性能高性能商品混凝土的重要特點是具有高耐久性，而耐久性則取決于抗?jié)B性；抗?jié)B性又與商品混凝土中的水泥石密實度和界面結(jié)構(gòu)有關(guān)。由于高性能商品混凝土摻加了高效減水劑，其水膠

2、比很低(013)水泥全部水化后，商品混凝土沒有多余的毛細水，孔隙細化，最可幾孔徑很小，總孔隙率低；再者高性能商品混凝土中摻加礦物質(zhì)超細粉后，商品混凝土中骨料與水泥石之間的界面過渡區(qū)孔隙能得到明顯的降低，而且礦物質(zhì)超細粉的摻加還能改善水泥石的孔結(jié)構(gòu)，使其ioom勺孔含量得到明顯減少，礦物質(zhì)超細粉的摻加也使得商品混凝土的早期抗裂性能得到了大大的提高。以上這些措施對于商品混凝土的抗凍融、抗中性化、抗堿-集料反應(yīng)、抗硫酸鹽腐蝕，以及其它酸性和鹽類侵蝕等性能都能得到有效的提高。2?高工作性能高性能商品混凝土具有良好的流變學(xué)性能，高流動性，不泌水,不離析，能在正常施工條件下保證商品混凝土結(jié)構(gòu)的密實性和均勻

3、性，對于某些結(jié)構(gòu)的特殊部位（如梁柱接頭等鋼筋密集處）還可采用自流密實成型商品混凝土，從而保證該部位的密實性，這樣就可以減輕施工勞動強度，節(jié)約施工能耗。3?其它高性能商品混凝土具有較高的韌性、良好體積穩(wěn)定性和長期的力學(xué)性能穩(wěn)定性。高性能商品混凝土的高韌性要求其具有能較好地抵抗地震荷載、疲勞荷載及沖擊荷載的能力，商品混凝土的韌性可通過在商品混凝土摻加引氣劑或采用高性能纖維商品混凝土等措施得到提高。高性能商品混凝土的體積穩(wěn)定性表現(xiàn)在其優(yōu)良的抗初期開裂性，低的溫度變形、低徐變及低的自收縮變形。雖然高性能商品混凝土的水灰比比較低，但是如果將新型高效減水劑和增粘劑一起使用，盡可能地降低單方用水量，防止離析

4、，澆筑振實后立即用濕布或濕草簾加以覆蓋養(yǎng)護，避免太陽光照射和風吹，防止商品混凝土的水分蒸發(fā)，這樣高性能商品混凝土早期開裂就會得到有效的抑制。高性能商品混凝土摻加了粉的普通商品混凝土都得到了顯著降低，這對于大體積商品混凝土的溫控和防裂十分有利。國內(nèi)已有研究表明，對于外摻加40%粉煤灰的高性能商品混凝土，不管是在標準養(yǎng)護還是在蒸壓養(yǎng)護條件下，其360d齡期的徐變度（單位徐變應(yīng)力的徐變值）均小于同強度等級的普通商品混凝土，高性能商品混凝土徐度度僅為普通商品混凝土的50%左右。高性能商品混凝土長期的力學(xué)穩(wěn)定性要求其在長期的荷載作用及惡劣環(huán)境侵蝕下抗壓強度、抗拉強度及彈性模量等力學(xué)性能保持穩(wěn)定。二、高性

5、能商品混凝土的施工控制1?攪拌商品混凝土原材料應(yīng)嚴格按照施工配合比要求進行準確稱量，稱量最大允許偏差應(yīng)符合下列規(guī)定（按重量計）：膠凝材料（水泥、摻合料等）%;外加劑%;骨料i2%;拌合用水%。應(yīng)采用臥軸式、行星式或逆流式強制拌合機攪拌商品混凝土，采用電子計量系統(tǒng)計量原材料。攪拌時間不宜少于2min,也不宜超過3min。炎熱季節(jié)或寒冷季節(jié)攪拌商品混凝土?xí)r，必須采取有效措施控制原材料溫度，以保證商品混凝土的入模溫度滿足規(guī)定。2運輸應(yīng)米取有效措施，保證商品混凝土在運輸過程中保持均勻性及各項工作性能指標不發(fā)生明顯波動。應(yīng)對運輸設(shè)備采取保溫隔熱措施，防止局部商品混凝土溫度升高（夏季）或受凍（冬季）。應(yīng)采

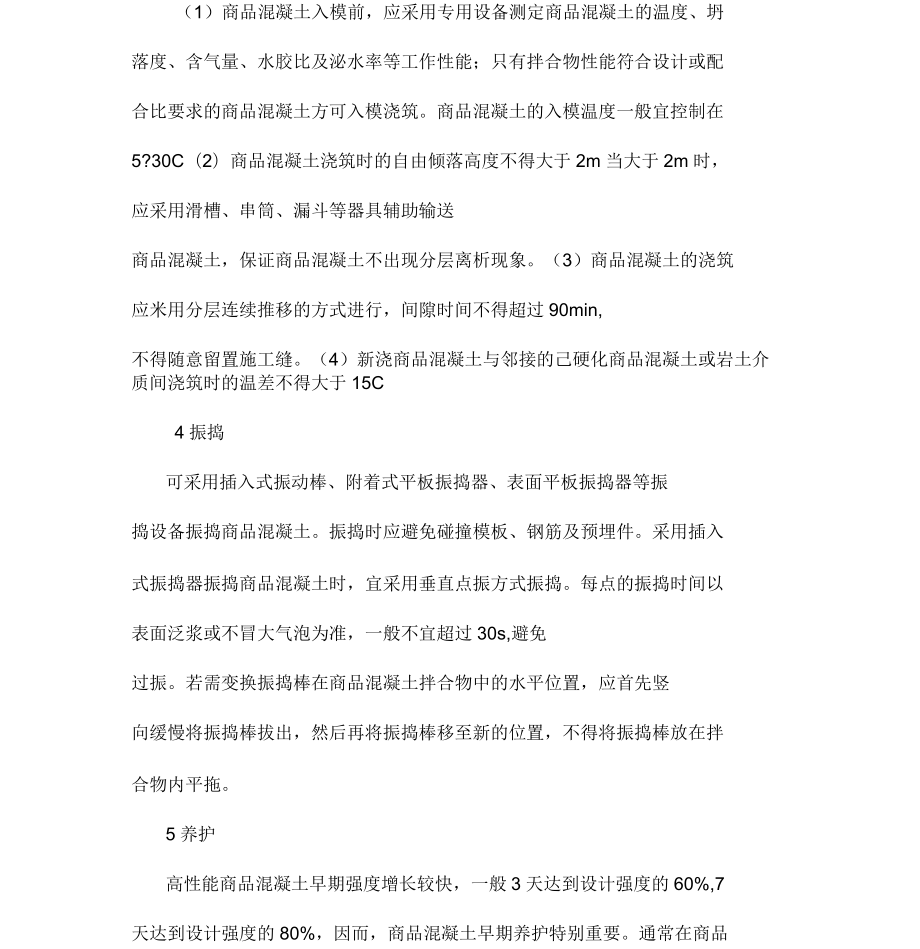

6、取適當措施防止水分進入運輸容器或蒸發(fā)。3?澆筑（1）商品混凝土入模前，應(yīng)采用專用設(shè)備測定商品混凝土的溫度、坍落度、含氣量、水膠比及泌水率等工作性能；只有拌合物性能符合設(shè)計或配合比要求的商品混凝土方可入模澆筑。商品混凝土的入模溫度一般宜控制在5?30C（2）商品混凝土澆筑時的自由傾落高度不得大于2m當大于2m時，應(yīng)采用滑槽、串筒、漏斗等器具輔助輸送商品混凝土，保證商品混凝土不出現(xiàn)分層離析現(xiàn)象。（3）商品混凝土的澆筑應(yīng)米用分層連續(xù)推移的方式進行，間隙時間不得超過90min,不得隨意留置施工縫。（4）新澆商品混凝土與鄰接的己硬化商品混凝土或巖土介質(zhì)間澆筑時的溫差不得大于15C4振搗可采用插入式振動棒

7、、附著式平板振搗器、表面平板振搗器等振搗設(shè)備振搗商品混凝土。振搗時應(yīng)避免碰撞模板、鋼筋及預(yù)埋件。采用插入式振搗器振搗商品混凝土?xí)r，宜采用垂直點振方式振搗。每點的振搗時間以表面泛漿或不冒大氣泡為準，一般不宜超過30s,避免過振。若需變換振搗棒在商品混凝土拌合物中的水平位置，應(yīng)首先豎向緩慢將振搗棒拔出，然后再將振搗棒移至新的位置，不得將振搗棒放在拌合物內(nèi)平拖。5養(yǎng)護高性能商品混凝土早期強度增長較快，一般3天達到設(shè)計強度的60%,7天達到設(shè)計強度的80%，因而，商品混凝土早期養(yǎng)護特別重要。通常在商品混凝土澆注完畢后采取以帶模養(yǎng)護為主，澆水養(yǎng)護為輔，使商品混凝土表面保持濕潤。養(yǎng)護時間不少于14天。6?質(zhì)量檢驗控制除施工前嚴格進行原材料質(zhì)量檢查外，在商品混凝土施工過程中，應(yīng)對商品混凝土的以下指標進行檢查控制：商品混凝土拌合物：水膠比、坍落度、含氣量、入模溫度、泌水率、勻質(zhì)性。硬化商品混凝土：標準養(yǎng)護試件抗壓強度、同條件養(yǎng)護試件抗壓強度、抗?jié)B性、電通量等。三、結(jié)論我國是發(fā)展
