1、.電氣控制與PLC理論考試試卷（） 一、填空題（每空1分，共30分） 1交流接觸器主要由     觸頭系統     、 滅弧裝置         和 電磁系統         組成。為了減小鐵心的振動和噪音，在鐵心上加入   短路環   &

2、#160;    。 2. 欠電流繼電器在正常工作電流流過線圈時，銜鐵是   閉合      狀態，而當流過線圈的電流小于整定電流時銜鐵    斷開     。 3. 三相閘刀開關垂直安裝時，電源端應在         方，負載端應在

3、0;    方。 4. 復合按鈕的復位順序?yàn)椋?#160; 常開       按鈕先斷開， 常閉        按鈕后閉合。 5. 根據工作電壓的高低，電器分為             和

4、60;  。 6. 頻敏變阻器的等效阻抗隨頻率的減小而              。 7.PLC的工作方式為 ，其工作過程分為 、和 三個階段。 8. FX2系列數據寄存器D存放         位         進制的數據，其中最高位為

5、0;       位，當最高位為1時為         數，為0時為         數。 9. FP1系列PLC的輸入和輸出繼電器采用         進制編號，其它內部軟繼電器為

6、60;  進制編號。 10.速度繼電器常用以接受轉速信號，當電動機的轉子轉速上升到         r/min以上時觸頭動作；下降到         r/min以下時觸點復位。 11. 在FP1系列PLC中，EV是 寄存器。 12. FP1系列PLC在功能指令中，R900為  標志，R9007為   標志，R9013為   。 二、畫圖題

7、（每題10分，共20分） 1.畫出下列繼電器的圖形符號： A斷電延時打開常閉觸點 B通電延時打開常開觸點 C復合按鈕 D熱繼電器常閉觸點 2畫出一臺電動機正反轉控制電路圖，要求有必要的保護環節(包括主回路和控制回路)三、根據梯形圖寫出指令表（10分）    (a) (b)四、根據梯形圖分析程序，完成下列要求：(10分)1寫出程序指令表，并分析程序功能  2.根據下列指令，畫出梯形圖。  五、程序設計（10分）利用F119，編寫程序，要求通過移位方向端實現燈以1s的速度從Y0-Y4從左至右依次或從右至左依次亮。  六

8、、設計題（20分）  設計用PLC控制一臺電動機Y接降壓?jiǎn)?dòng)，3秒后轉換成運行的程序（包括主回路、I/O接線圖、梯形圖和指令表）。  試 題 (二)答案 一、填空題（每空1分，共30分） 1.交流接觸器主要由 觸頭系統  、 電磁系統 、和 滅弧系統 組成。為了減小鐵心的振動和噪音，在鐵心上加入 短路環 。 2.欠電流繼電器在正常工作電流流過線圈時，銜鐵是 吸合 狀態，而當流過線圈的電流小于整定電流時銜鐵 釋放 。 3.三相閘刀開關垂直安裝時，電源端應在&

9、#160;上 方，負載端應在 下 方。 4.復合按鈕的復位順序?yàn)椋?#160;常開 按鈕先斷開， 常閉 按鈕后閉合。 5.根據工作電壓的高低，電器分為 低壓電器 和 高壓電器 。 6.頻敏變阻器的等效阻抗隨頻率的減小而 減小 。 7.PLC的工作方式為 周期循環掃描 ，其工作過程分為輸入采樣、程序執行和輸出刷新三個階段。 8.數據寄存器D存放 16 位 二 進制的數據，其中最高位為 符號 位，當最

10、高位為1時為 負 數，為0時為 正 數。 9.FP系列PLC的輸入和輸出繼電器采用 十六 進制編號，其它內部繼電器為 十六 進制編號。 10.速度繼電器常用以接受轉速信號，當電動機的轉子轉速上升到 120 r/min以上時觸頭動作；下降到 100 r/min以下時觸點復位。 11.在FP系列PLC中，EV是經過值 寄存器。 12.FP系列PLC在功能指令中，R900為 自診斷錯誤標志，R9007為 操作  標志，R9013為

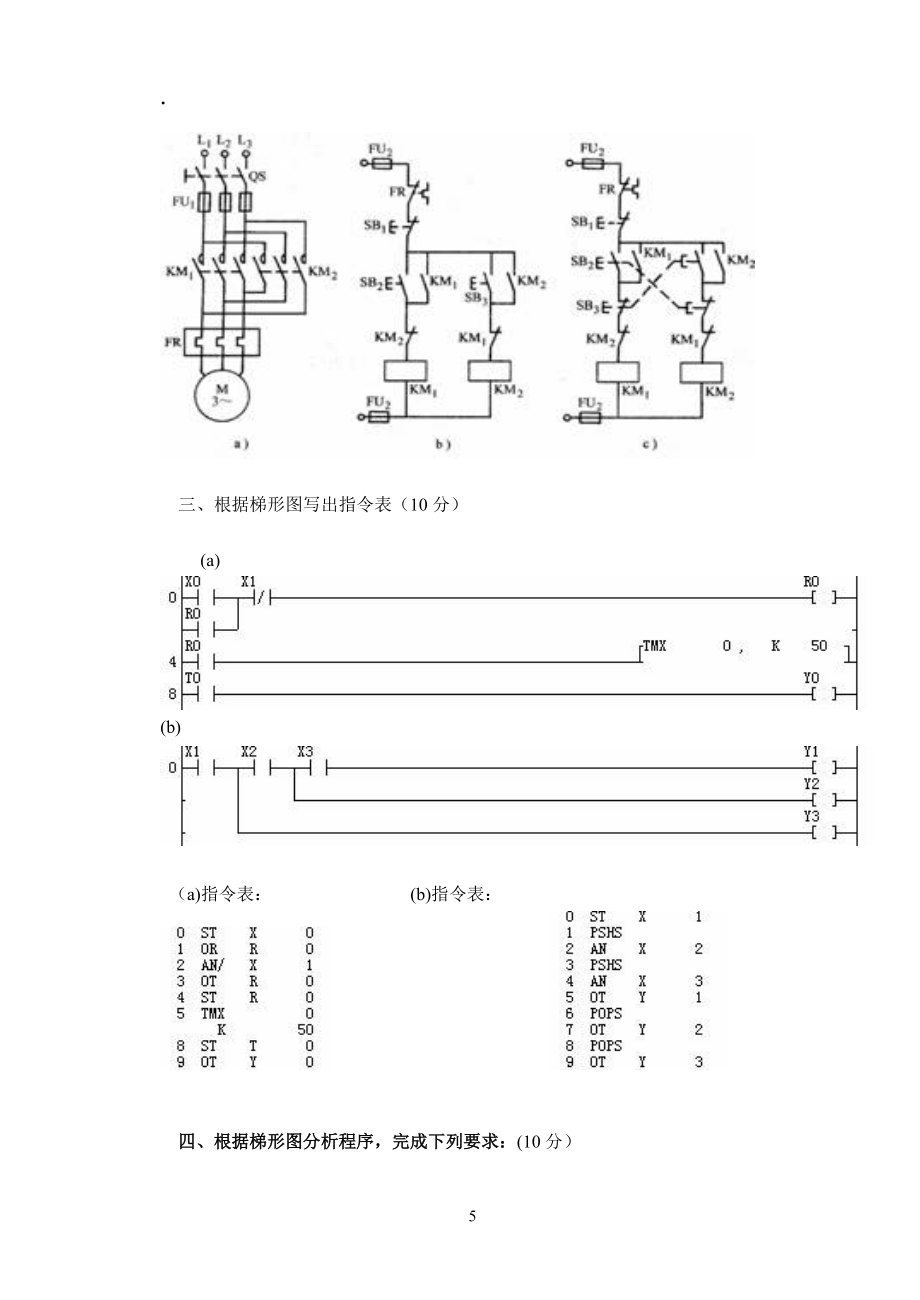

11、初始閉合繼電器 。 二、畫圖題（每題10分，共20分）1.畫出下列繼電器的圖形符號： A斷電延時打開常閉觸點；B通電延時打開常開觸點；C復合按鈕；D熱繼電器常閉觸點。 2畫出一臺電動機正反轉控制電路圖，要求有必要的保護環節(包括主回路和控制回路)。 三、根據梯形圖寫出指令表（10分） (a)  (b)                （a)指令表：    &#

12、160;                          (b)指令表： 四、根據梯形圖分析程序，完成下列要求：(10分） 1寫出程序指令表，并分析程序功能 指令表     .根據下列指令，畫出梯形圖。 梯形圖 五、（10分） 六、設計題（20分）    &

13、#160;設計用PLC控制一臺電動機Y接降壓?jiǎn)?dòng)，3秒后轉換成運行的程序（包括主回路、I/O接線圖、梯形圖和指令表）。 答案： 1.主電路                                      2.梯形圖
