1、故障代碼故障現象/類型故障原因解決對策F0001過流電動機的功率（P0307）與變頻器的功率（P0206）不對應電動機電纜太長電動機的導線短路有接地故障檢查以下各項：1.電動機的功率（P0307）必須與變頻器的功率（P0206）相對應2 .電纜的長度不得超過允許的最大值3 .電動機的電纜和電動機內部不得有短路或接地故障4 .輸入變頻器的電動機參數必須與實際使用的電動機參數相對應5 .輸入變頻器的定子電阻值（P0350）必須正確無誤6 .電動機的冷卻風道必須通暢，電動機不得過載?增加斜坡時間?減少“提升”的數值F0002過電壓禁止直流回路電壓控制器（P1240=0）直流回路的電壓（r0026）超

2、過了跳閘電平（P2172）由于供電電源電壓過高，或者電動機處于再生制動方式下引起過電壓斜坡下降過快，或者電動機由大慣量負載帶動旋轉而處于再生制動狀態下檢查以下各項：1.電源電壓（P0210）必須在變頻器銘牌規定的范圍以內2 .直流回路電壓控制器必須有效（P1240）,而且正確地進行了參數化3 .斜坡下降時間（P1121）必須與負載的慣量相匹配4 .要求的制動功率必須在規定的限定值以內注意：負載的慣量越大需要的斜坡時間越長外形尺寸FX和GX的變頻器應接入制動電阻F0003欠電壓供電電源故障沖擊負載超過了規定的限定值檢查以下各項：1.電源電壓（P0210）必須在變頻器銘牌規定的范圍以內2 .檢查電

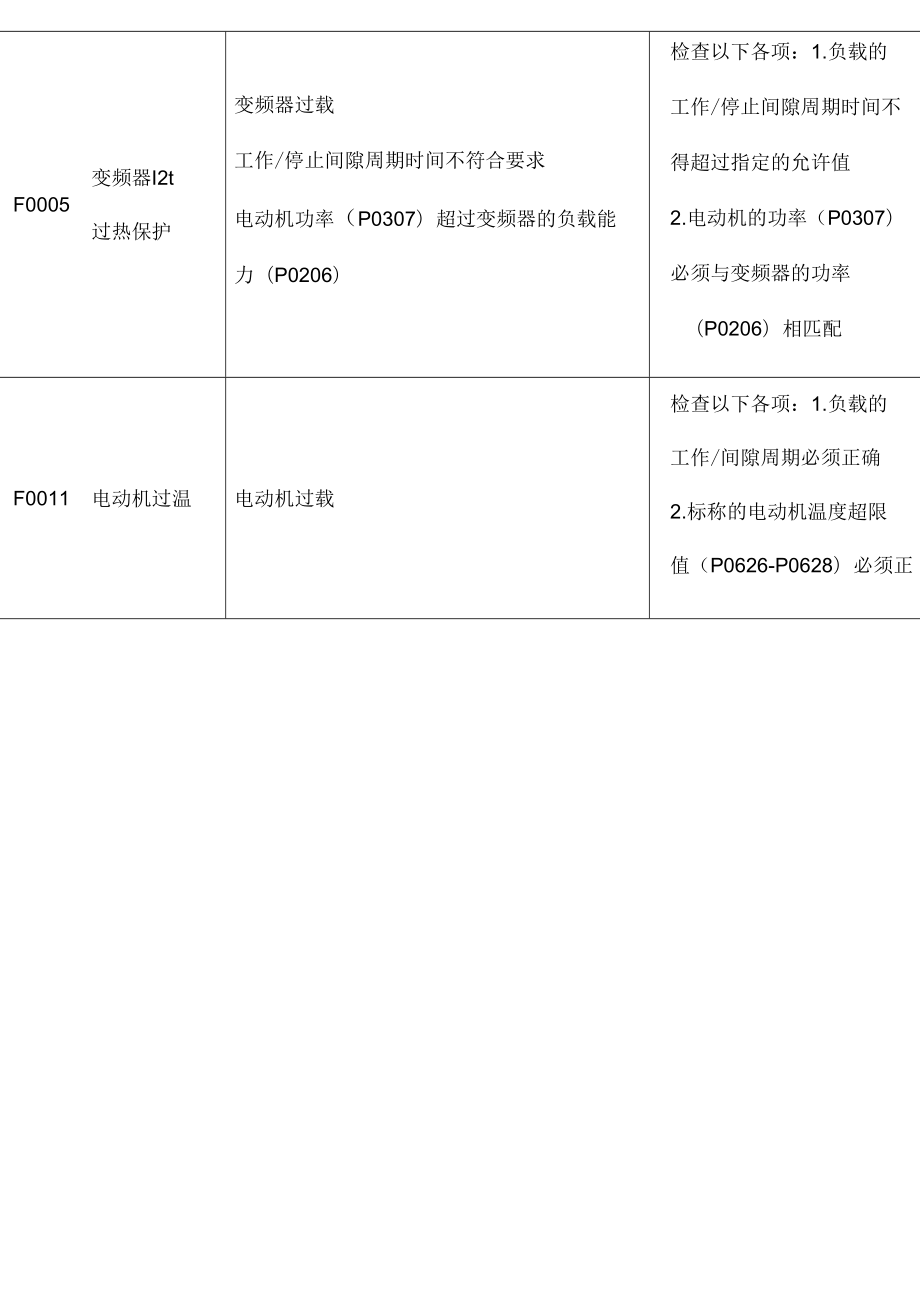

3、源是否短時掉電或有瞬時的電壓降低3 .使能動態緩沖（P1240=2）F0004變頻器過溫冷卻風量不足環境溫度過高檢查以下各項：1.負載的情況必須與工作/停止周期相適應2 .變頻器運行時冷卻風機必須正常運轉3 .調制脈沖的頻率必須設定為缺省值4 .環境溫度可能高于變頻器的允許值F0005變頻器I2t過熱保護變頻器過載工作/停止間隙周期時間不符合要求電動機功率（P0307）超過變頻器的負載能力（P0206）檢查以下各項：1.負載的工作/停止間隙周期時間不得超過指定的允許值2.電動機的功率（P0307）必須與變頻器的功率（P0206）相匹配F0011電動機過溫電動機過載檢查以下各項：1.負載的工作/

4、間隙周期必須正確2.標稱的電動機溫度超限值（P0626-P0628）必須正確3 .電動機溫度報警電平（P0604）必須匹配如果P0601=0或1,請檢查以下各項：1.檢查銘牌數據是否正確（如果不進行快速調試）4 .采用電動機參數自動檢測（P1910=1）的方法，可以得到準確的等效電路數據5 .檢查電動機的重量（P0344）是否合理，必要時加以修改6 .如果您使用的電動機不是西門子的標準電動機，請通過參數P0626,P0627,P0628修改過溫保護的數據如果P0601=2,請檢查以下各項：1.檢查參數r0035中顯示的溫度是否合理7 .檢查溫度傳感器是否是KTY84（不支持其他的傳感器）F00

5、12變頻器溫度信號丟失變頻器（散熱器）的溫度傳感器斷線F0015電動機溫度信號丟失電動機的溫度傳感器開路或短路如果檢測到信號已經丟失，溫度監控開關便切換為監控電動機的溫度模型F0020電源斷相如果三相輸入電源電壓中的一相丟失，便出現故障，但變頻器的脈沖仍然允許輸出，變頻器仍然可以帶負載檢查輸入電源各相的線路F0021接地故障如果相電流的總和超過變頻器額定電流的5(為時將引起這一故障F0022功率組件故障在下列情況將引起硬件故障(P0947=22和P0949=1):(1)直流回路過電流=IGBT短路(2)制動斬波器短路(3)有接地故障(4)I/O板沒有正確地插入外形尺寸A至C(1),(2),(3

6、),(4)外形尺寸D至E(1),(2),(4)外形尺寸F(2),(4)由于所有這些故障只是由功率組件的一個故障信號來表示，因此，不能確定實際上是哪一個組件出現了故障外形尺寸FX和GX當r0947=22和故障值r0949=12，或13,或14(根據UCE而定)時,檢測UCE故障檢查I/O板它必須完全插入F0023輸出故障輸出的一相斷線時出現這一故障F0024整流器過溫通風風量不足冷卻風機沒有運行環境溫度過高檢查以下各項：1.變頻器運行時冷卻風機必須處于運轉狀態2 .脈沖頻率必須設定為缺省值3 .環境溫度可能高于變頻器允許的運行溫度F0030冷卻風機故障風機不再工作1 .在裝有操作面板選件（AOP

7、或BOP時，故障不能被屏蔽2 .需要安裝新風機在重試再起試圖自動再起動的次數超過P1211確定的F0035動后自動再數值起動故障自動校準故F0040僅指MM44衷頻器障電動機參數自動檢測故障報警值=0:負載消失報警彳1=1:進行自動檢測時已達到電流限制的電平報警值=2:自動檢測得出的定子電阻小于0.1(%或大于100(%報警值=3:自動檢測得出的轉子電阻小于0.1(%或大于100(%0:檢查電動機是否與變頻報警值=4:自動檢測得出的定子電抗小于器正確連接電動機參數50(%)或大于500(%1-40:檢查電動機參數F0041自動檢測故報警值=5:自動檢測得出的電源電抗小于P304-311是否正確

8、障50(%)或大于500(%檢查電動機的接線應該是報警值=6:自動檢測得出的轉子時間常數哪種型式（星形，三角形）小于10ms或大于5s報警值=7:自動檢測得出的總漏抗小于5(%)或大于50(%報警值=8:自動檢測得出的定子漏抗小于25(%)或大于250(%報警值=9:自動檢測得出的轉子漏感小于25(%)或大于250(%報警彳1=20:自動檢測得出的IGBT通態電壓小于0.5V或大于10V報警值=30:電流控制器達到了電壓限制值報警值=40:自動檢測得出的數據組自相矛盾，至少有一個自動檢測數據錯誤基于電抗Zb的百分值=Vmot,nom/sqrt(3)/Imot,nomF0042速度控制優化功能故

9、障速度控制優化功能(P1960)故障故障值=0:在規定時間內不能達到穩態速度=1:讀數不合乎邏輯F0051參數EEPROM故障存儲不揮發的參數時出現讀/寫錯誤1 .工廠復位并重新參數化2 .與客戶支持部門或維修部門聯系F0052功率組件故障讀取功率組件的參數時出錯，或數據非法檢查硬件，與客戶支持部門或維修部門聯系故障代碼故障現象/類型故障原因解決對策F0053I/OEPRO幀障讀I/OEEPROM言息時出錯，或數據非法1 .檢查數據2 .更換I/O模塊F0054I/O板錯誤連接的I/O板不對I/O板檢測不出識別號，檢測不到數據1 .檢查數據2 .更換I/O模板F0060Asic超時內部通訊故障

10、如果存在故障，請更換變頻器或與維修部門聯系F0070CB設定值故障在通訊報文結束時，不能從CB（通訊板）接設定值檢查CB板和通訊對象F0071USS（BOP-鏈接）設定值故障在通訊報文結束時，不能從USS得到設定值檢查USS主站F0072USS（CO雌接）設定值故障在通訊報文結束時，不能從USS得到設定值檢查USS主站F0080ADCt入信號丟失斷線信號超出限定值F0085外部故障由端子輸入信號觸發的外部故障封鎖觸發故障的端子輸入信號F0090編碼器反饋信號丟失從編碼器來的信號丟失1.檢查編碼器的安裝固定情況，設定P0400=0并選擇SLVC控制方式（P1300=20或22）2 .如果裝有編碼

11、器，請檢查編碼器的選型是否正確（檢查P0400的編碼器的設置值）3 .檢查編碼器與變頻器之間的接線4 .檢查編碼器應無故障（選擇P1300=0,在一定的速度下運行，檢查r0061中的編碼器反饋信號）5 .增加編碼器反饋信號消失的門限值（r0061）F0101功率組件溢出軟件出錯或處理器故障運行自測試程序F0221PID反饋信號低于最小值PID反饋信號低于P2268設置的最小值改變P2268的設置值或調整反饋增益系數F0222PID反饋信號高于最大值PID反饋信號超過P2267設置的最大值改變P2267的設置值或調整反饋增益系數F0450BIST測試故障故障值：1.有些功率部件的測試有故障2.有

12、些控制板的測試有故障4.有些功能測試有故障8.有些I/O模塊測試有故障（僅指MM420變頻器）16.上電檢測時內部RAMt故障1 .變頻器可以運行，但有的功能不能正確工作2 .檢查硬件，與客戶支持部門或維修部門聯系F0452檢測出傳動電動機的負載狀態表明傳動皮帶故障或傳檢查下列各項：1.驅動鏈皮帶有故障動機構有故障有無斷裂，卡死或堵塞現象2 .如果使用了外接速度傳感器，檢查外接速度傳感器是否正確地工作檢查參數P2192（與允許偏差相對應的延遲時間）的數值必須正確無誤3 .如果采用轉矩控制，以下參數的數值必須正確無誤：P2182（頻率門限值fl）P2183（頻率門限值f2）P2184（頻率門限值

13、f3）P2185（轉矩上限值1）P2186（轉矩下限值1）P2187（轉矩上限值2）P2188（轉矩下限值2）P2189（轉矩上限值3）P2190（轉矩下限值3）P2192（與允許偏差對應的延遲時間）A0501電流限幅電動機的功率與變頻器的功率不匹配電動機的連接導線太長接地故障檢查以下各項：1.電動機的功率必須與變頻器功率相對應2 .電纜的長度不得超過最大允許值3 .電動機電纜和電動機內部不得有短路或接地故障4 .輸入變頻器的電動機參數必須與實際使用的電動機一致5.定子電阻值必須正確無誤6.電動機的冷卻風道是否堵塞，電動機是否過載增加斜坡上升時間減少“提升”的數值A0502過壓限幅達到了過壓限

14、幅值斜坡下降時如果直流回路控制器無效（P1240=0）就可能出現這一報警信號1 .電源電壓（P0210）必須在銘牌數據限定的數值以內2 .使能直流回路電壓控制器（P1240=0）,并正確地進行參數化3 .斜坡下降時間（P1121）必須與負載的慣性相匹配4 .要求的制動功率必須在規定的限度以內A0503欠壓限幅供電電源故障供電電源電壓（P0210）和與之相應的直流回路電壓（r0026）低于規定的限定值（P2172）1 .電源電壓（P0210）必須在銘牌數據限定的數值以內2 .對于瞬間的掉電或電壓下降必須是不敏感的3 .使能動態緩沖（P1240=2）A0504變頻器過溫變頻器散熱器的溫度（P061

15、4）超過了報警電平，將使調制脈沖的開關頻率降低和/或輸出頻率降低（取決于P0610的參數化）檢查以下各項：1.環境溫度必須在規定的范圍內2 .負載狀態和“工作一停止”周期時間必須適當3 .變頻器運行時冷卻風機必須運行4 .脈沖頻率（P1800）必須設定為缺省值A0505變頻器I2t過溫如果進行了參數化（P0290）,超過報警電平（P0294）時，輸出頻率和/或脈沖頻率將降低1 .檢查“工作停止”周期的工作時間應在規定范圍內2 .電動機的功率（P0307）必須與變頻器的功率相匹配A0506變頻器的“工作停止”周期散熱器溫度與IGBT的結溫超過了報警的限定值檢查“工作停止”周期和沖擊負載應在規定范

16、圍內故障代碼故障現象/類型故障原因解決對策A0511電動機I2t過溫電動機過載負載的“工作一停止”周期中，工作時間太長無論是哪種過溫，請檢查以下各項：1.負載的工作/停機周期必須正確2 .電動機的過溫參數（P0626-P0628）必須正確3 .電動機的溫度報警電平（P0604）必須匹配如果P0601=0或1,請檢查以下各項：銘牌數據是否正確（如果不執行快速調試）等效回路的準確數據可以通過電動機參數自動檢測（P1910=1）來得到電動機的重量（P0344）是否可靠必要時應進行修改如果使用的電動機不是西門子的標準電機，應通過參數P0626,P0627,P0628改變過溫的標準值如果P0601=2,

17、請檢查以下各項：r0035顯示的溫度值是否可靠傳感器是否是KTY84（不支持其它的傳感器）A0512電動機溫度信號丟失至電動機溫度傳感器的信號線斷線如果已檢查出信號線斷線，溫度監控開關應切換到采用電動機的溫度模型進行監控A520整流器過溫整流器的散熱器溫度超出報警值請檢查以下各項：1.環境溫度必須在允許限值以內2 .負載狀態和“工作一停止”周期時間必須適當3 .變頻器運行時，冷卻風機必須正常轉動A521運行環境過溫運行環境溫度超出報警值請檢查以下各項1 .環境溫度必須在允許限值以內2 .變頻器運行時，冷卻風機必須正常轉動3 .冷卻風機的進風口不允許有任何阻塞A523輸出故障輸出的一相斷線可以對

18、報警信號加以屏蔽A0535制動電阻發熱1 .增加工作/停止周期P12372 .增加斜坡下降時間P1121A0541電動機數據自動檢測已激活已選擇電動機數據的自動檢測（P1910）功能，或檢測正在進行A0542激活速度控制的優化功能速度控制優化功能（P1960）已選定或已投入運行A0590編碼器反饋信號丟失的報警從編碼器來的反饋信號丟失，變頻器切換到無傳感器矢量控制方式運行停止變頻器，然后，1.檢查編碼器的安裝情況如果沒有安裝編碼器，應設定0400=0,并選澤SLVC運行方式（P1300=20或22）2 .如果裝有編碼器，請檢查編碼器的選型是否正確（檢查參數P0400的設定）3 .檢查變頻器與編

19、碼器之間的接線4 .檢查編碼器有無故障（選擇P1300=0,使變頻器在某一固定速度下運行，檢查R0061的編碼器反饋信號）5 .增加編碼器信號丟失的門限值（P0492）A0600RTOS出正常范圍A0700CB報警1,詳情請參看CB手冊CB（通訊板）特有故障參看“CB用戶手冊”A0701CB報警2,詳情請參看CB手冊CB（通訊板）特有故障參看“CB用戶手冊”A0702CB報警3,詳情請參看CB手冊CB（通訊板）特有故障參看“CB用戶手冊”A0703CB報警4,詳情請參看CB手冊CB（通訊板）特有故障參看“CB用戶手冊”A0704CB報警5,詳情請參看CB手冊CB（通訊板）特有故障參看“CB用戶

20、手冊”A0705CB報警6,詳情請參看CB手冊CB（通訊板）特有故障參看“CB用戶手冊”A0706CB報警7,詳情請參看CB手冊CB（通訊板）特有故障參看“CB用戶手冊”A0707CB報警8,詳情請參看CB手冊CB（通訊板）特有故障參看“CB用戶手冊”A0708CB報警9,詳情請參看CB手冊CB（通訊板）特有故障參看“CB用戶手冊”A0709CB報警10,詳情參看CB手冊CB（通訊板）特有故障參看“CB用戶手冊”故障代碼故障現象/類型故障原因解決對策A0710CB通訊錯誤變頻器與CB（通訊板）通訊中斷檢查CB硬件A0711CB組態錯誤CB（通訊板）報告有組態錯誤檢查CB的參數A0910直流回路

21、最大電壓Vdc-max控制器未激活直流回路最大電壓Vdcmax控制器未激活，因為控制器不能把直流回路電壓（r0026）保持在（P2172）規定的范圍內如果電源電壓（P0210）一直太高，就可能出現這一報警信號如果電動機由負載帶動旋轉，使電動機處于再生制動方式下運行，就可能出現這一報警信號在斜坡下降時，如果負載的慣量特別大，就可能出現這一報警信號檢查以下各項：1.輸入電源電壓（P0210）必須在允許范圍內2.負載必須匹配A0911直流回路最大電壓Vdc-max控制器已激活直流回路最大電壓Vdcmax控制器已激活因此，斜坡下降時間將自動增加，從而自動將直流回路電壓（r0026）保持在限定值（P21

22、72）以內A0912直流回路最小電壓Vdc-min控制器已激活如果直流回路電壓（r0026）降低到最低允許電壓（P2172）以下，直流回路最小電壓Vdcmin控制器將被激活電動機的動能受到直流回路電壓緩沖作用的吸收，從而使驅動裝置減速短時的掉電并不一定會導致欠電壓跳閘A0920ADC#數設定不正確ADC的參數不應設定為相同的值，因為，這樣將產生不合乎邏輯的結果故障值=0:參數設定為輸出相同故障值=1:參數設定為輸入相同故障值=2:參數設定輸入不符合ADC的類型A0921DAC#數設定不正確DAC的參數不應設定為相同的值，因為，這樣將產生不合乎邏輯的結果故障值=0:參數設定為輸出相同故障值=1:

23、參數設定為輸入相同故障值=2:參數設定輸出不符合DAC的類型A0922變頻器沒有負載變頻器沒有負載有些功能不能象正常負載情況下那樣工作A0923同時請求正向和反向點動已有向前點動和向后點動（P1055/P1056）的請求信號這將使RFG）勺輸出頻率穩定在它的當前值A0952檢測到傳動皮帶故障電動機的負載狀態表明皮帶有故障或機械有故障檢查以下各項：1.驅動裝置的傳動系統有無斷裂，卡死或堵塞現象2.外接的速度傳感器（如果采用速度反饋的話）工作應正常P0409（額定速度下每分鐘脈沖數）P2191（回線頻率差）和P2192（與允許偏差相對應的延遲時間）的數值必須正確無誤3 .如果使用轉矩控制功能，請檢

24、查以下參數的數值必須正確無誤：P2182（頻率門限值F1）P2183（頻率門限值F2）P2184（頻率門限值f3）P2185（轉矩上限值1）P2186（轉矩下限值1）P2187（轉矩上限值2）P2188（轉矩下限值2）P2189（轉矩上限值3）P2190（轉矩下限值3）和P2192（與允許偏差相對應的延遲時間）4 .必要時加潤滑故障代碼故障現象/類型故障原因解決對策F0001過電流電動機功率（P0307）與變頻器的功率（r0206）不匹配電動機的導線短路檢查以下各項情況：電動機功率（P0307）與變頻器的功率（r0206）相匹配有接地故障電纜的長度不得超過允許的最大值電動機的電纜和電動機內部不

25、得有短路或接地故障輸入變頻器的電動機參數必須與實際使用的電動機參數相符合輸入變頻器的定子電阻值(P0350)必須正確無誤電動機的冷卻風道必須通暢，電動機不得過載增加斜坡上升時間(P1120)減少“起動提升”的強度(P1312)F0002過電壓直流回路的電壓(r0026)超過了跳閘電平(2172)檢查以下各項情況：電源電壓(P0210)必須在變頻器銘牌規定的范圍以內直流回路電壓控制器必須投入工作(P1240),而且正確地進行了參數化斜坡下降時間(P1121)必須與負載的轉動慣量相匹配實際要求的制動功率必須在規定的限定值以內F0003欠電壓供電電源故障沖擊負載超過了規定的限定值檢查以下各項：供電電

26、源電壓(P0210)必須在變頻器銘牌規定的范圍以內檢查供電電源是否短時掉電，或有短時的電壓降低F0004變頻器過溫變頻器運行時冷卻風量不足環境溫度太高檢查以下各項情況：變頻器運行時冷卻風機必須正常運轉調制脈沖的頻率必須設定為缺省值檢查環境溫度是否太高，超過了變頻器的允許值F0005變頻器I2T過溫變頻器過載變頻器負載工作周期時間太長電動機功率（P0307）超過了變頻器的功率（r0206）檢查以下各項情況：負載的工作周期時間必須在規定的限制值以內電動機功率（P0307）必須與變頻器的功率（r0206）相匹配F0011電動機I2T過溫電動機過載檢查以下各項情況：負載過大或負載的工作周期時間太長標稱

27、的電動機溫度超限值（P0626-P0628）必須正確電動機I2T過溫報警太平（P0604）必須與電動機的實際過溫情況相匹配F0012變頻器溫度信號丟失變頻器（散熱器）的溫度傳感器斷線F0015電動機溫度信號丟失電動機的溫度傳感器開路或短路，如果檢測到溫度信號已經丟失，溫度監控開關便切換為監控電動機的溫度模型F0020電源斷相如果三相輸入電源電壓中有一相丟失，便出現故障，但變頻器的脈沖仍然允許輸出，變頻器仍然可以帶負載檢查輸入電源各項的線路F0021接地故障如果三相電流的總和超過變頻器額定電流的5(為時，便出現這一故障F0022功率組件故障下列情況下將引起硬件故障(r0947=22和r0949=1):(1)直流回路過流=IGBT短路(2)制動斬波器短路(3)接地故障(4)I/O板插入不正確永久性的F0022故障：檢查I/O板必須完全插入插座中如果在變頻器的輸出側或IGBT中有接地故障或短路故障時，斷開電動機電纜就能確定是哪種故障在所有外部接線都已斷開(電源接線除外)，而變頻器仍然出現永久性故障的情況下，幾乎可以斷定變頻器一定存在缺陷，應該進行檢修偶爾發生的F0022故障：突然的負載變化或機械阻滯斜坡時間很短采用無傳感器矢量控制功能時參數優化運行的很差安裝有制動電阻時，制動電阻的阻值太低F0023輸出故障輸出的一相斷線F0024整流器過溫通風風量不足冷卻風機沒有
