1、1、產品介紹 依據現行行業標準，同時參照并滿足歐洲標準及相關行業規范（雙標準、多規范）研發的橋梁標準構件系列產品，屬專利技術成果，通過了省部級科技成果鑒定，且已上升為中華人民共和國交通運輸行業標準，適用于各類公路、市政及軌道交通橋梁。 JQZ系列新型球型鋼支座通過對優質材料的選用和結構的優化設計（專利技術），大大提升了支座的承載能力，改善了支座的轉動性能和滑動性能，延長了支座的使用壽命，并且減小了支座的結構尺寸，減輕了重量，降低了成本，同時安裝施工方便、更換維護容易，是一款同時滿足國內外“雙標準、多規范”的新型橋梁構件，屬行業推薦標準系列產品。2、產品特點 結構新穎：獨特的轉動條結構提升了支座

2、的轉動及受力性能；包覆不銹鋼的球冠轉動面提升了支座的轉動性能。 材質優良：耐磨材料采用改性超高分子量聚乙烯，提升了支座的耐磨性能、滑動性能和使用壽命；優質材料的采用提高了設計面壓，減小了支座的尺寸，減輕了重量，降低了工程造價。 安裝方便：附屬構件靈活設計，采用套筒及錨固螺栓與墩、梁連接，安裝方便、維護容易。3、技術性能3.1 豎向承載力 本系列支座根據設計需求，豎向承載力分為33個等級： 1.0MN、1.5MN、2.0MN、2.5MN、3.0MN、3.5MN、4.0MN、4.5MN 、5.0MN、5.5MN 、6.0MN、7.0MN、8.0MN、9.0MN、10.0MN、12.5MN、15.0

3、MN、17.5MN、20.0MN、22.5MN、25.0MN、27.5MN、30.0MN、32.5MN、35.0MN、37.5MN、40.0MN、45.0MN、50.0MN 、55.0MN、60.0MN、65.0MN、70.0MN。3.2 水平承載力 固定型支座各向、單向活動型支座非活動方向的設計水平承載力分三級： JQZ（）型（普通型）-設計水平承載力為支座豎向承載力的10%； JQZ（）型（抗震型）-設計水平承載力為支座豎向承載力的15%； JQZ（）型（抗震型）-設計水平承載力為支座豎向承載力的22.5%；3.3 設計轉角 本系列支座的設計轉角不小于0.02rad。 3.4 設

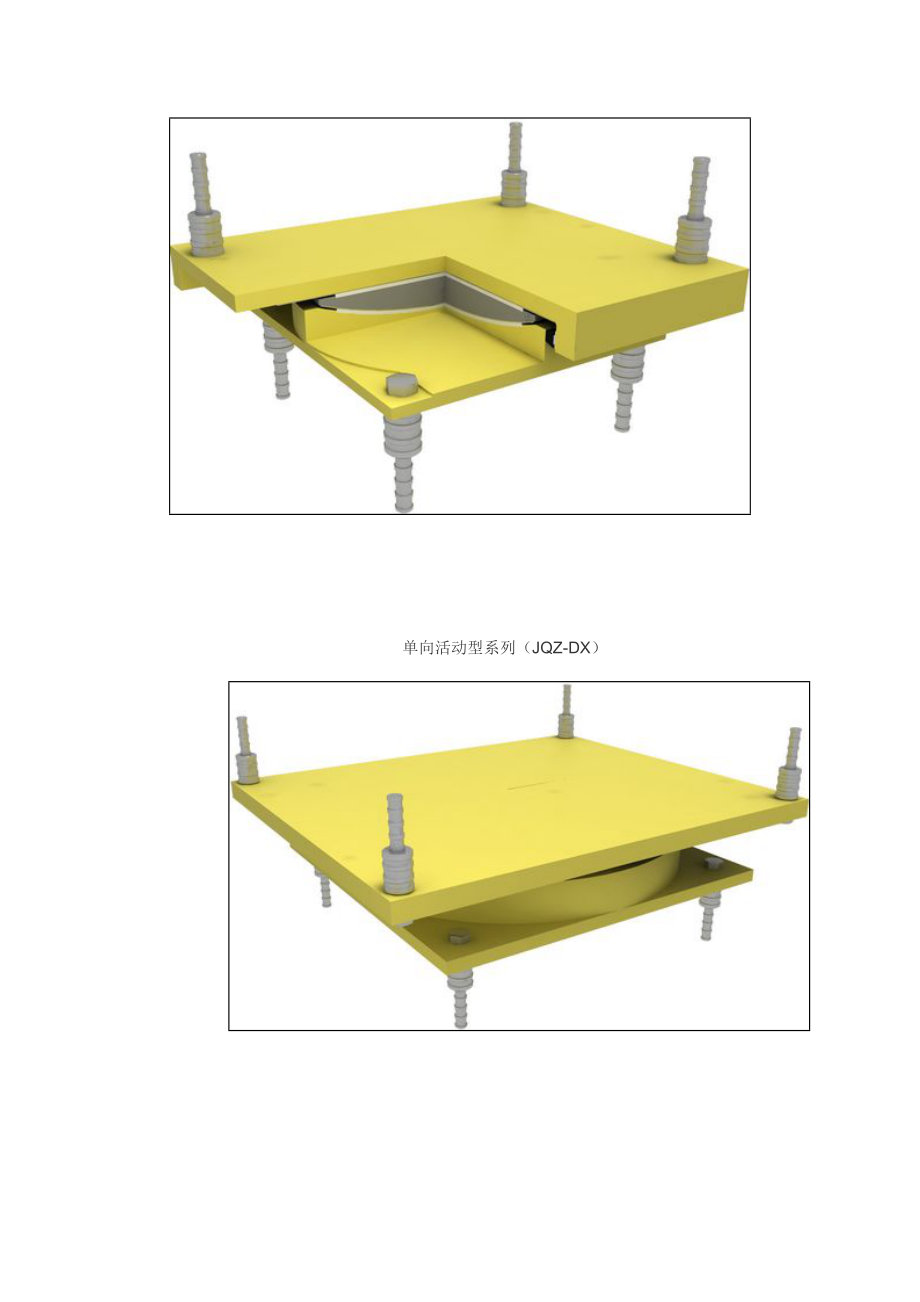

4、計位移 單向活動型支座活動方向橫向放置時橫橋向的位移量和雙向活動型支座橫橋向的位移量為40mm； 單向活動型支座的活動方向和雙向活動型支座的順橋向位移量分為50mm，100mm，150mm，200mm，250mm，300mm。3.5 溫度適用范圍 本系列支座溫度適用范圍常溫型為-25+60；耐寒型為-40+60。3.6 摩擦系數 本系列支座設計摩擦系數不大于0.03。 注：若項目有特殊需求，本系列支座以上各技術性能參數均可進行定制設計。 4、產品結構 產品結構示意圖固定型系列（JQZ-GD）單向活動型系列（JQZ-DX）雙向活動型系列（JQZ-SX）4.1支座代號 示 例： JQZ（）-6.0-GD，表示：設計豎向承載力為6.0MN，設計水平承載力為豎向承載力的10%，常溫型，JQZ（）系列固定型球型鋼支座； JQZ（）-10.0-DX-e50，表示：設計豎向承載力為10.0MN，主位移方向位移量為50mm，設計水平承載力為豎向承載力的15%，常溫型，JQZ（）系列單向活動型球型鋼支座； JQZ（）-8.0-SX-e100- F，表示：設計豎向承載力為8.0MN，主位移方向位移
