1、圖1.1 洛陽理工學院 模擬電子技術 試卷（總）一、 單選題1. 雜質半導體中，多數載流子的濃度取決于（B）。A.溫度；B.雜質濃度；C.電子空穴對數目；D其它2. 穩壓二極管穩壓時應工作在（C）狀態。 A正向導通；B反向截止；C反向電擊穿 ；D反向熱擊穿3. N型半導體是在本征半導體中摻入（C）；P型半導體是在本征半導體中摻入（A）。 A.三價元素，如硼等； B.四價元素，如鍺等；C.五價元素，如磷等4.PN結加正向電壓時，有（A）形成電流，其耗盡層（D）；加反向電壓時，由（B）形成電流，其耗盡層（C）。 A.擴散運動； B.漂移運動； C. 變寬； D.變窄5.當溫度升高時，二極管的反向飽

2、和電流（A）。 A.增大； B.不變； C.減小6.一個平衡PN結，用導線將P區和N區連起來，而導線中（ B）。A.有微弱電流 B.無電流 C.有瞬間微弱電流7.晶體管在大電流工作時，隨Ic的增加值將（ B ）。 A.增加； B.下降； C.不變8.某三極管各電極電位如圖1.1所示，由此可判斷該三極管處于（A）。A放大狀態 B截止狀態 C飽和狀態9. 雙極型三極管用于放大時，應使（B）。 A發射結正偏、集電結反偏； B發射結、集電結均正偏；C發射結反偏、集電結正偏； D發射結、集電結均反偏10. 共射放大電路輸出電壓出現飽和失真時，是由于（B）造成的。A靜態工作點過低； B.靜態工作點過高；

3、C.信號頻率過高； D.信號頻率過低11共射、共基、共集三種組態放大電路中，既有電壓放大作用，又有電流放大作用的是（A）組態。 A共射； B. 共基； C. 共集； D.三種都是12. 測得NPN型三極管各電極對地的電位分別為Ve=2.1V，Vb=2.8V，Vc=4.4V，說明此三極管工作在（A）。A放大區；B飽和區；C截止區；D反向擊穿區13. 下列放大電路輸入電阻高、輸出電阻低的是（B）。A共射電路；B共集電路；C共基電路；D共源極電路14.用直流電壓表測得放大電路中某三極管各極電位分別是2V、6V、2.7V，則三個電極分別是（ C ），該管是（ D）型。 A、（B、C、E） B、（C、B

4、、E） C、（E、C、B） D、（NPN） E、（PNP）15.三極管的反向電流ICBO是由（B ）組成的。 A、多數載流子 B、少數載流子 C、多數載流子和少數載流子16.射極跟隨器具有（C）特點。、電流放大倍數高、電壓放大倍數高、電壓放大倍數近似于且小于輸入電阻高，輸出電阻低17為了使一個電壓信號能得到有效的放大，而且能向負載提供足夠大的電流，應在這個信號源后面接入（A）電路。A.共射；B.共集；C.共基 18為了提高差動放大電路的共模抑制比，可用（B）替代公共發射極電阻Re。A.恒壓源；B.恒流源；C.大電容 19為了減小零點漂移，集成運放的輸入級大多采用（C）。圖1.2 A共射電路；B

5、共集電路；C差分放大電路；D乙類放大電路20減小零點漂移最有效的方法是采用（C）。A共射電路；B共集電路；C差分放大電路；D乙類放大電路21圖1.2所示集成運算放大器的UOPP=±20V，則輸出電壓Uo=（C）V。A.0V； B.+4V； C.+20V； D. -20V22. 對功率放大器的要求主要是（B ）、（C ）、（ E ）。 A.U0高； B.P0大； C.功率大； D.Ri大； E.波形不失真23.共模抑制比是差分放大電路的一個主要技術指標，它反映放大電路（ A ）能力。 A.放大差模抑制共模； B.輸入電阻高； C.輸出電阻低24.差分放大電路RE上的直流電流IEQ近似等

6、于單管集電極電流ICQ（B）倍。 A.1 ； B. 2； C. 325.差分放大電路是為了（ C ）而設置的。A.穩定Au； B.放大信號； C.抑制零點漂移26.直接耦合放大電路存在零點漂移的主要原因是（C） A.電阻阻值有誤差；B. 晶體管參數的分散性； C. 晶體管參數受溫度的影響27.互補輸出級采用共集接法是為了使（D）。 A.電壓放大倍數增大； B.抑制共模信號能力增強； C.最大不失真輸出電壓增大；D. 帶負載能力強28.功率放大電路與電壓放大電路的共同之處是（C）。 A.都放大電壓； B.都放大電流；C.都放大功率29.當集成運放線性工作時，有兩條分析依據（A ）（B ）。 A.

7、U-U+ B.I-I+0 C. U0=Ui D.Au=130. 為了穩定靜態工作點，應引入（B）。 A.交流負反饋；B. 直流負反饋；C.電壓負反饋；D.電流負反饋31.為了展寬頻帶，應引入（A）。 A.交流負反饋；B. 直流負反饋；C.電壓負反饋；D.電流負反饋32.為了穩定輸出電壓，應引入（C）.A.交流負反饋；B. 直流負反饋；C.電壓負反饋；D.電流負反饋33. 為了穩定輸出電壓，應引入（D）.A.交流負反饋；B. 直流負反饋；C.電壓負反饋；D.電流負反饋34欲減小放大電路向信號源的索取流電，增大帶負載能力，應在放大電路中引入（A）負反饋。 A電壓串聯；B.電壓并聯；C.電流串聯；D

8、.電流并聯35.為了使放大器帶負載能力強，一般引入（A）負反饋。 A.電壓； B.電流； C.串聯36. 為了增大輸出電阻，應在放大電路中引入（A）；為了展寬頻帶，應在放大電路中引入（D）。 A.電流負反饋；B.電壓負反饋；C.直流負反饋； D.交流負反饋37.為了減小輸出電阻，應在放大電路中引入（B） 。A.電流負反饋；B.電壓負反饋；C.直流負反饋；D.交流負反饋38.為了將電壓信號轉換成與之成比例的電流信號，應引入（C）。 A電壓串聯負反饋；B.電壓并聯負反饋；C.電流串聯負反饋；D.電流并聯負反饋39.為了實現電流-電壓轉換，應引入（B）。A電壓串聯負反饋；B.電壓并聯負反饋；C.電流

9、串聯負反饋；D.電流并聯負反饋40.欲將方波轉換成三角波，應選用（C）。A.比例運算電路；B.求和運算電路；C.積分電路；D.模擬乘法器41為了防止50Hz電網電壓的干擾進入放大器，應選用（D）濾波電路。A低通；B高通；C帶通；D帶阻42. 欲將正弦電壓疊加上一個直流電壓，應選用（B）電路。 A比例運算電路；B.求和電路；C.積分電路；D.微分電路43. 已知輸入信號的頻率為10kHz20kHz，為了防止干擾信號的混入，應選用（C）濾波器。 A低通；B.高通；C.帶通；D.帶阻44. 欲將矩形波變換成三角波，應選用（C）電路。A比例運算電路；B.求和電路；C.積分電路；D.微分電路45. 能將

10、輸入的模擬信號轉換為矩形波的電路是（A）。A電壓比較器； B.乘法器； C. 除法電路； D.平方電路46. 抑制頻率高于20MHz的噪聲，應選用（A）濾波器。 A低通； B.高通； C.帶通； D.帶阻47. RC橋式正弦波振蕩電路的起振條件是（C）。A B C>3 D48在下列比較器中，抗干擾能力強的是（C）。 A過零比較器；B.單限比較器；C.滯回比較器；D.雙限比較器49單相橋式整流電路中，變壓器次級電壓有效值為10V，則整流二極管承受的最大反向電壓為(D)。 A5V；B7V； C10V；D14V50下列三端集成穩壓器輸出直流電壓為-5V的是（C）。A.7915；B.7815；C

11、.7905；D. 780551. 在橋式整流電容濾波電路中，若變壓器副邊電壓有效值U2=20V，則正常情況下，輸出的直流電壓為（C）V。A9V； B.18V； C.24V； D. 28V52.三端集成穩壓器CW7812的輸出電壓是（ A ）。 A.12V ； B.5V ； C.9V53.單相橋式整流電容濾波電路輸出電壓平均值Uo=（ C ）Uz A.0.45； B.0.9 C.1.254.振蕩器的輸出信號最初由（ C）而來的。 A、基本放大器 B、選頻網絡 C、干擾或噪聲信號 55.三端集成穩壓器CXX7805的輸出電壓是（ A）A. 5v； B. 9v； C. 12v56.三端集成穩壓器CW

12、7906的輸出電壓是（ A ）A. -6V ； B. -9v； C. -12v57.RC串并聯網絡在時呈 （B ） 。 A.感性； B.阻性 ； C容性58.直接耦合放大器的低頻特性比阻容耦合放大器的（A）。.好；.差；.相同59.工作在線性區的運算放大器應置于（A）狀態。.深度反饋； .開環； .閉環60.產生正弦波自激震蕩的穩定條件是（C）。 A.引入正反饋； B.|AF|1 ； C.AF=1二、填空題1常用的半導體材料是 硅 和 鍺。2N型半導體中的多數載流子是 電子 。3PN結具有 單向導電性 特性。4硅二極管的正向導通電壓一般約為 0.7 V。5三極管工作在放大區時，發射結 正偏 、

13、集電結 反偏 。 6在共射、共基、共集三種組態中，輸出與輸入反相的是 共射 組態，輸出與輸入同相的是 共基 組態和 共集 組態；輸入電阻最小的是 共基 組態，輸出電阻最小的是 共集 組態。7射極輸出器具有輸入電阻 高 、輸出電阻 低 的特點。8放大電路的非線性失真包括 飽和 失真和 截止 失真。9.工作在放大狀態的某三極管，當基極電流IB從20A增大到40A時，集電極電流IC則從1mA變成2mA，它的= 50 。10.三極管的三個工作區分別為截止區、 放大 區和 飽和 區。11.多級放大電路的耦合方式常用的有三種，分別是 阻容耦合 、 直接耦合 和變壓器耦合。12.當溫度升高時，晶體三極管集電

14、極電流Ic 增加 ，發射結壓降 減小 。13.漂移電流是 反向 電流，它由 少數 載流子形成，其大小與 溫度 有關，而與外加電壓 無關 。14.所謂理想二極管，就是當其正偏時，結電阻為 零 ，等效成一條直線；當其反偏時，結電阻為 無窮大 ，等效成斷開。15.在三極管多級放大電路中，已知Au120，Au210，Au31，則可知其接法分別為：Au1是 共基 放大器，Au2是 共射 放大器，Au3是 共集 放大器。圖2.116.圖2.1所示負反饋放大電路的級間反饋組態是電壓串聯，該負反饋能 提高 （提高；降低）輸入電阻，降低 （提高；降低）輸出電阻，在深度負反饋條件下，閉環電壓放大倍數13 。圖2.

15、3 17.正弦波振蕩電路的起振條件是。18抑制零點漂移最有效的方法是采用 差動放大電路 電路。19集成運算放大器工作在非線性區時，輸出只有兩個狀態，即 高電平 和 低電平 。20集成運算放大器引入深度負反饋時，工作在 線性 區；處于開環或引入正反饋時，工作在 非線性 區。21乙類互補對稱功率放大電路中功放管靜態電流ICQ= 0 ，此時，雖然效率高，但輸出波形存在 交越 失真。22直流穩壓電源由 變壓器 、 整流電路 、 濾波電路 及 穩壓電路 四個部分組成。23.三端集成穩壓器W7912的輸出電壓是 -12 V。24.希望從輸入信號中獲得低于500Hz的音頻信號，應選擇 低通 濾波器。25.已

16、知輸入信號的頻率為20Hz20kHz，為防止干擾信號的混入，應選用 帶通 濾波器26.負反饋放大電路和放大倍數AF= A/1+AF ，對于深度負反饋放大電路的放大倍數AF= 1/F 。27.差分放大電路輸入端加上大小相等、極性相同的兩個信號，稱為 共模 信號，而加上大小相等、極性相反的兩個信號，稱為 差模 信號。28.為了消除乙類互補功率放大器輸出波形的 交越 失真，而采用 甲乙 類互補功率放大器。29.OCL電路是 雙 電源互補功率放大電路； OTL電路是 單 電源互補功率放大電路。30.差分放大電路能夠抑制 零點 漂移，也稱 溫度 漂移，所以它廣泛應用于 集成 電路中。31.要保證振蕩電路

17、滿足相位平衡條件，必須具有 正反饋 網絡。32.負反饋使放大電路增益下降，但它可以 擴展 通頻帶 減少 失真。33.差分放大電路能夠抑制 共模 信號，放大 差模 信號。34.如圖2.5所示的功率放大電路處于 乙 類工作狀態；其靜態損耗為 0 ；電路的最大輸出功率為 ；每個晶體管的管耗為最大輸出功率的 0.2倍。 35.差分電路的兩個輸入端電壓分別為Ui1=2.00V，Ui2=1.98V，則該電路的差模輸入電壓Uid為0.02V，共模輸入電壓Uic為1.99V。36直流通路是指在直流電源作用下直流電流流經的通路，交流通路是指在信號源作用下交流電流流經的通路。畫直流通路時電容可視為開路，電感可視為

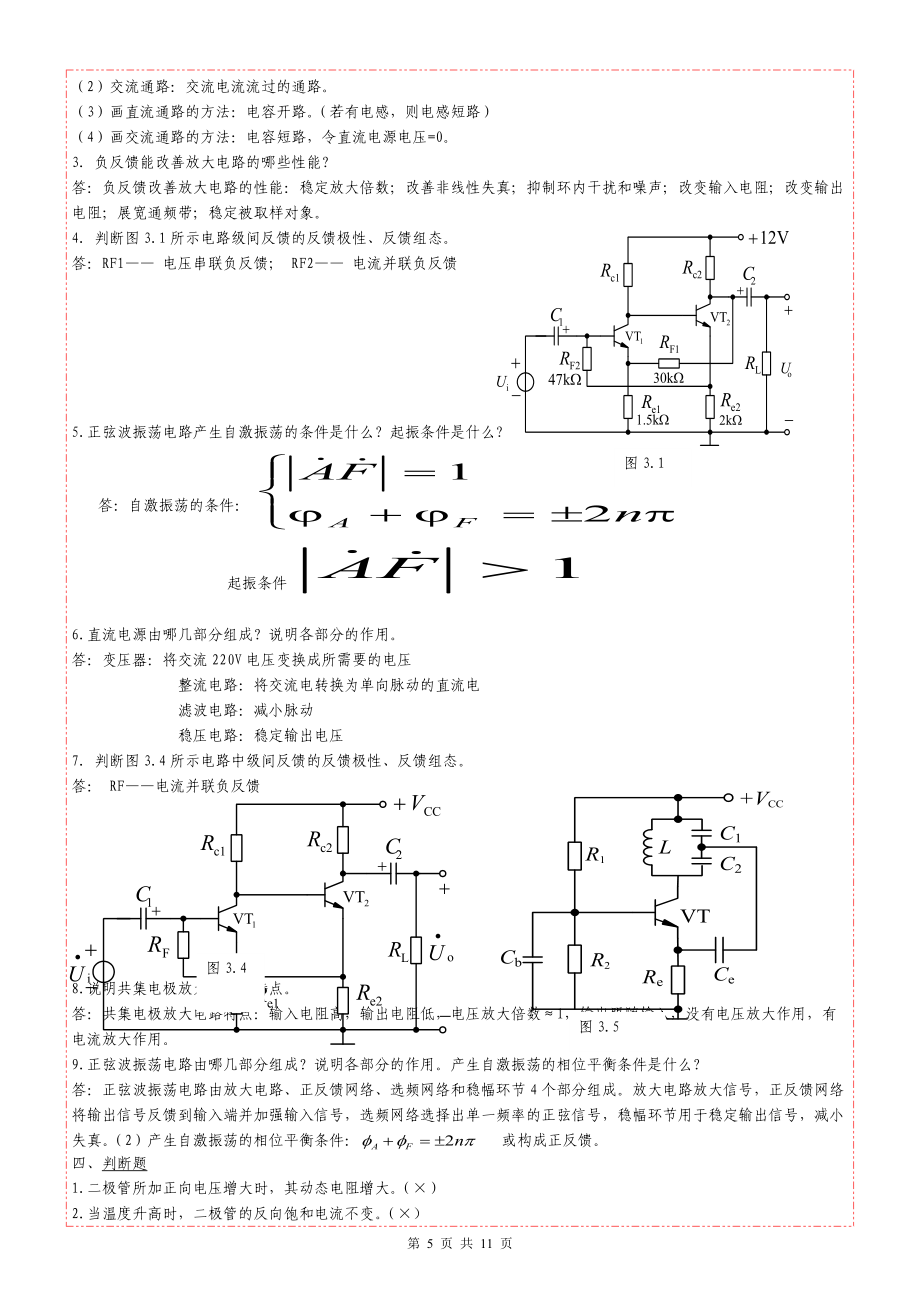

18、短路；畫交流通路時容量大的電容和無內阻的直流電壓源可視為短路。37.共射放大電路的特點是電壓放大倍數較大，共集放大電路的特點是輸入電阻較大。三、問答題 1什么是非線性失真？說明產生非線性失真的原因。分別說明靜態工作點偏高和偏低時會產生什么失真。答：（1）非線性失真是指由于三極管的非線性特性所引起的失真。（2）產生的原因：靜態工作點設置不合適。（3）靜態工作點設置偏高時會產生飽和失真。（4）偏低時會產生截止失真。2什么是放大電路的直流通路？什么是放大電路的交流通路？說明畫直流通路和交流通路的方法。答：（1）直流通路：直流電流流過的通路。（2）交流通路：交流電流流過的通路。（3）畫直流通路的方法：

19、電容開路。（若有電感，則電感短路）（4）畫交流通路的方法：電容短路，令直流電源電壓=0。3負反饋能改善放大電路的哪些性能？圖3.1答：負反饋改善放大電路的性能：穩定放大倍數；改善非線性失真；抑制環內干擾和噪聲；改變輸入電阻；改變輸出電阻；展寬通頻帶；穩定被取樣對象。4. 判斷圖3.1所示電路級間反饋的反饋極性、反饋組態。答：RF1 電壓串聯負反饋； RF2 電流并聯負反饋 5.正弦波振蕩電路產生自激振蕩的條件是什么？起振條件是什么? 答：自激振蕩的條件： 起振條件 6.直流電源由哪幾部分組成？說明各部分的作用。答：變壓器：將交流220V電壓變換成所需要的電壓 整流電路：將交流電轉換為單向脈動的

20、直流電 濾波電路：減小脈動 穩壓電路：穩定輸出電壓7. 判斷圖3.4所示電路中級間反饋的反饋極性、反饋組態。圖3.5答： RF電流并聯負反饋 圖3.48.說明共集電極放大電路的特點。答：共集電極放大電路特點：輸入電阻高，輸出電阻低，電壓放大倍數1，輸出跟隨輸入，沒有電壓放大作用，有電流放大作用。9.正弦波振蕩電路由哪幾部分組成？說明各部分的作用。產生自激振蕩的相位平衡條件是什么？答：正弦波振蕩電路由放大電路、正反饋網絡、選頻網絡和穩幅環節4個部分組成。放大電路放大信號，正反饋網絡將輸出信號反饋到輸入端并加強輸入信號，選頻網絡選擇出單一頻率的正弦信號，穩幅環節用于穩定輸出信號，減小失真。（2）產

21、生自激振蕩的相位平衡條件： 或構成正反饋。四、判斷題1.二極管所加正向電壓增大時，其動態電阻增大。（×）2.當溫度升高時，二極管的反向飽和電流不變。（×）3.只要穩壓管兩端加反向電壓就能起穩壓作用。（×）4.晶體管工作在放大區的特征是發射結與集電結均處于正向偏置。（×）5.半導體中的空穴帶正電。 （ ）6. P型半導體帶正電，N型半導體帶負電。 （ × ）7.本征半導體溫度升高后兩種載流子濃度仍然相等。 （ ）8.未加外部電壓時，PN結中電流從P區流向N區。 （ × ）9.對于NPN型晶體管組成的基本共射放大電路，若產生飽和失真，則輸

22、出電壓底部失真。（）10.射極輸出器是共集電極放大電路，其電壓放大倍數小于1。（）11.處于放大狀態的晶體管，其發射極電流是多子擴散運動形成的（），其集電極電流是多子漂移運動形成的（×）。12.晶體管工作在放大狀態時，集電極電位最高，發射極電位最低。（×）13.放大電路中輸出的電流和電壓都是由有源元件提供的。（×）14.放大電路的輸入電阻與信號源的內阻無關（），輸出電阻與負載無關（）。15.多級放大電路中，阻容耦合方式缺點是各級放大電路靜態工作點相互影響。（×）16.放大電路采用復合管是為了增大放大倍數和輸入電阻。 （ ）17.集成運放在開環情況下一定工

23、作在非線性區。 （ ）18.雙端輸入的差分放大電路與單端輸入的差分放大電路的差別在于，后者的輸入信號中既有差模信號又有共模信號。（×）19.功率放大電路中，輸出功率越大，功放管的功耗越大。（×）20.虛短是指集成運放兩個輸入端短路，虛斷是指集成運放兩個輸入端開路。（×）21.同相比例運算電路中集成運放的共模輸入電壓為零。（×）22.理想運放在線性與非線性工作區均有虛斷、虛短兩個重要特性。（×）23.在運算電路中，同相輸入端和反相輸入端均為“虛地”。 （ × ）24.在輸入量不變的情況下，若引入反饋后凈輸入量減小，則說明引入的反饋是負反

24、饋。（）25.任何原因引起的噪聲都能用交流負反饋來減小。（×）26.阻容耦合放大電路的耦合電容、旁路電容越多，引入負反饋后月容易產生低頻自激振蕩。（）27.放大電路級數越多，引入負反饋后越容易產生高頻自激振蕩。（）28.只要引入了負反饋，電路就一定不能產生正弦波振蕩。（×）29.正弦波振蕩電路需要非線性環節的原因是要穩定振蕩幅值。（）30.欲實現電壓放大倍數的放大電路，應選用反相比例運算電路。（）31.雙端輸出的差分放大電路是靠兩個晶體管參數的對稱性來抑制零漂的。（）32.互補對稱功率放大電路產生交越失真的原因是晶體管的不對稱。（×）33.零點漂移就是靜態工作點的

25、漂移。 （ ）34.產生零點漂移的原因主要是晶體管參數受溫度的影響。 （ ） 35.電壓負反饋穩定輸出電壓，電流負反饋穩定輸出電流。 （ ）36.使輸入量減小的反饋是負反饋，否則為正反饋。 （ × ）37.只要引入正反饋，電路就會產生正弦波振蕩。 （ × ）38.直流穩壓電源中的濾波電路是低通濾波電路。 （ ）39.只要滿足相位平衡條件，電路就會產生正弦波振蕩。 （ × ）40.引入直流負反饋可以穩定靜態工作點。 （ ）41.負反饋越深，電路的性能越穩定。 （ × ）42.凡是引入正反饋的集成運放，一定工作在非線性區。 （ × ）43.實現運算

26、電路不一定非引入負反饋。 （ × ）44.在穩壓管穩壓電路中，穩壓管動態電阻越大，穩定性能越好。（×）四、分析計算題1.分析圖4.1所示電路二極管的工作狀態，并求出輸出電壓UO，設二極管導通電壓UD=0.7V。UO解：斷開二極管，判斷二極管狀態。二極管陽極電位=3V陰極電位=顯然，陽極電位>陰極電位，二極管導通2.圖4.6所示的放大電路中，已知=100，。（1）畫出直流通路，估算靜態工作點；（2）畫出交流等效電路，估算電壓放大倍數、輸入電阻Ri和輸出電阻Ro。（3）若電容Ce斷開，則和Ri將如何變化？圖4.2直流通路解：（1）畫出直流通路交流等效電路（2）畫出交流等效電路 （1分） （3）下降，增大3.設圖4.3所示電路中三極管的=100,。（1）畫出直流通路，求靜態工作點；（2）畫出交流等效電路，求輸入電阻、輸出電阻和電壓放大倍數；（3）當時，求。圖4.3直流通路交流等效電路解：（1）直流通路如圖所示 （2）交流等效電路如圖所示 （3）4.放大電路如圖4.9所示，已知VC
