1、    高速HDLC數據實時接收/測試儀的設計實現        王 浩 葛 銳 歐 鋼 時間:2009年01月15日     字 體: 大 中 小        關鍵詞:<"cblue" " target='_blank'>數據處理<"cblue" " targe

2、t='_blank'>數據接收<"cblue" " target='_blank'>數據實時<"cblue" " target='_blank'>電平轉換<"cblue" " target='_blank'>工作狀態            摘? 要: 介紹了高速HDLC<&qu

3、ot;cblue" " title="數據接收">數據接收/測試儀的設計實現方案。該測試儀通過使用現場可編程邏輯電路(FPGA)技術和多線程軟件結構，將硬件的高速處理特性和軟件的靈活性相結合。基于PCI總線的硬件接收卡將高速<"cblue" " title="數據實時">數據實時傳送至系統緩沖區，然后調用軟件進行并行<"cblue" " title="數據處理">數據處理，從數據流中提取出測試信息，完成接收與測試功能。關鍵詞:

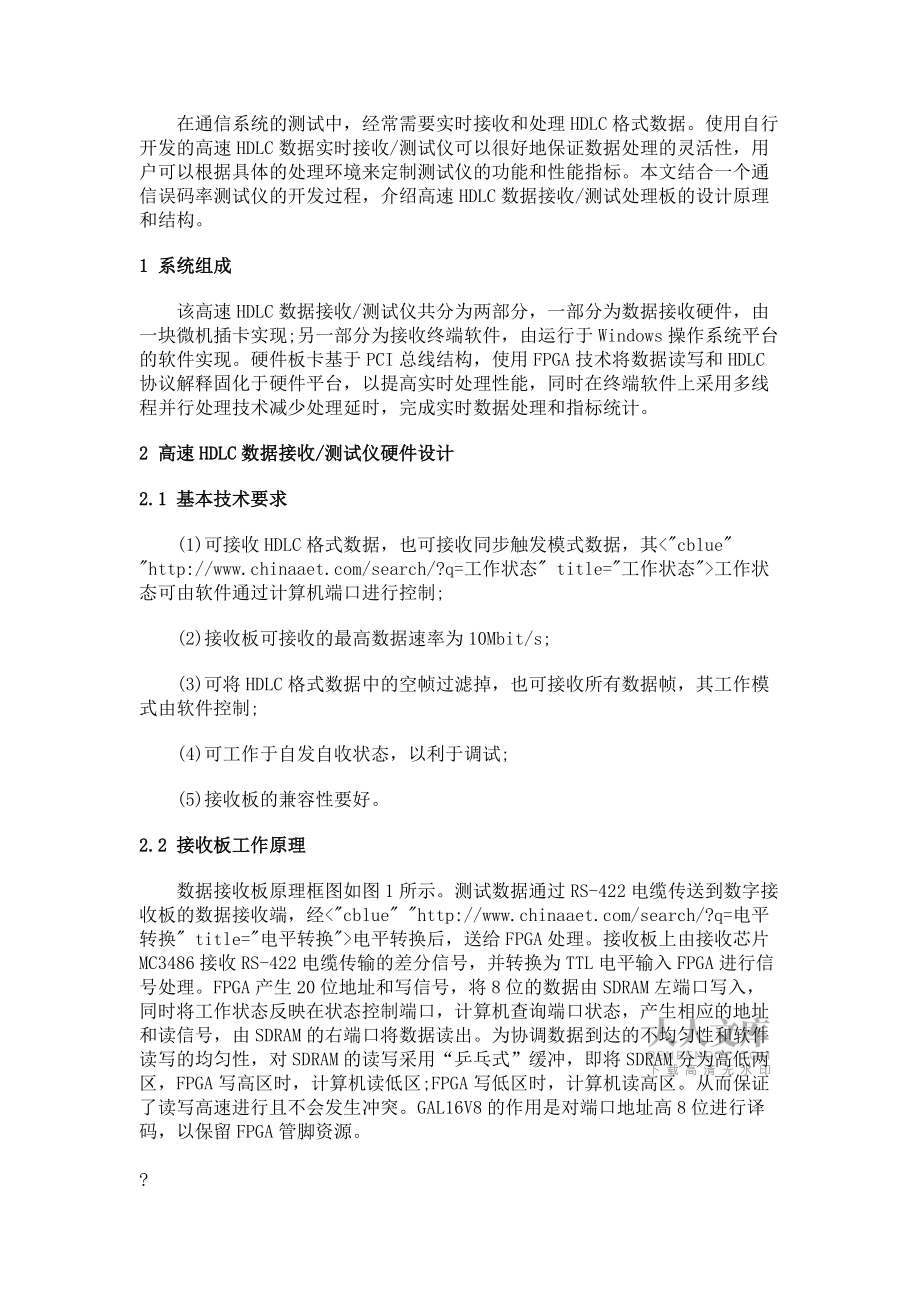

4、 HDLC? 實時數據處理? 多線程?在通信系統的測試中，經常需要實時接收和處理HDLC格式數據。使用自行開發的高速HDLC數據實時接收/測試儀可以很好地保證數據處理的靈活性，用戶可以根據具體的處理環境來定制測試儀的功能和性能指標。本文結合一個通信誤碼率測試儀的開發過程，介紹高速HDLC數據接收/測試處理板的設計原理和結構。1 系統組成該高速HDLC數據接收/測試儀共分為兩部分，一部分為數據接收硬件，由一塊微機插卡實現;另一部分為接收終端軟件，由運行于Windows操作系統平臺的軟件實現。硬件板卡基于PCI總線結構，使用FPGA技術將數據讀寫和HDLC協議解釋固化于硬件平臺，以提高實時處理性能

5、，同時在終端軟件上采用多線程并行處理技術減少處理延時，完成實時數據處理和指標統計。2 高速HDLC數據接收/測試儀硬件設計2.1 基本技術要求(1)可接收HDLC格式數據，也可接收同步觸發模式數據，其<"cblue" " title="工作狀態">工作狀態可由軟件通過計算機端口進行控制;(2)接收板可接收的最高數據速率為10Mbit/s;(3)可將HDLC格式數據中的空幀過濾掉，也可接收所有數據幀，其工作模式由軟件控制;(4)可工作于自發自收狀態，以利于調試;(5)接收板的兼容性要好。2.2 接收板工作原理數據接收板原理框圖如圖1所

6、示。測試數據通過RS-422電纜傳送到數字接收板的數據接收端，經<"cblue" " title="電平轉換">電平轉換后，送給FPGA處理。接收板上由接收芯片MC3486接收RS-422電纜傳輸?shù)牟罘中盘?hào)，并轉換為TTL電平輸入FPGA進行信號處理。FPGA產生20位地址和寫信號，將8位的數據由SDRAM左端口寫入，同時將工作狀態反映在狀態控制端口，計算機查詢端口狀態，產生相應的地址和讀信號，由SDRAM的右端口將數據讀出。為協調數據到達的不均勻性和軟件讀寫的均勻性，對SDRAM的讀寫采用“乒乓式”緩沖，即將SDRAM分為高低兩區

7、，F(xiàn)PGA寫高區時，計算機讀低區;FPGA寫低區時，計算機讀高區。從而保證了讀寫高速進行且不會發生沖突。GAL16V8的作用是對端口地址高8位進行譯碼，以保留FPGA管腳資源。?在實現“乒乓式”緩沖讀寫時，具體是讀高區數據(起始地址為d8000)還是讀低區數據(起始地址為d90000)，要通過查詢方式判定。測試軟件不斷查詢端口201h的q5，若q5為1，則查詢q7和q2，若q7=1，則讀高區數據，若q2=1，則讀低區數據。為了保證讀取的數據不掉幀，系統應能在掉幀時發出警告信息。為此，在FPGA內做一4位計數器，對幀數計數，幀計數器的值傳給端口201h的最低兩位q1和q0。軟件中設置一參數cou

8、nter，首先使counter的值與幀計數器的值相同，以后每讀一幀數據，counter加1(若counter大于3，則置其為0)，同時讀取幀計數器的值(即q1、q0的值)，與counter比較，二者不同時則發出警告信息。接收板的狀態控制端口參數列于表1。?讀取HDLC格式的數據時，每幀需從第四個地址單元讀取數據，即D8003h和D9003h;讀取固定速率突發方式的數據時，每幀需從第一個地址單元讀取數據。讀取的每幀數據中包含有該幀數據個數的信息，通過此信息，軟件決定何時讀完該幀數據。測試數據通過RS-422電纜傳送到插卡的數據接收端，經電平轉換后，送給FPGA處理。主要是將HDLC格式和固定速率

9、突發方式的數據解調，解調后的有效數據以乒乓方式發往一高速雙口RAM，計算機通過訪問RAM(地址定為D8000D9FFFh)來讀取測試數據。3 高速HDLC數據接收/測試儀軟件設計測試儀軟件負責讀取緩沖區數據并實時處理和顯示。軟件由Visual C+編寫，可運行于Win95/98/2000/NT平臺。軟件采用多線程并行處理構架，如圖2所示。?3.1 界面線程界面線程負責顯示數據處理結果和用戶交互操作。界面線程將數據處理的結果實時顯示出來，包括統計結果、數據源碼和數據段信息等測試內容。3.2 緩沖區線程緩沖區線程負責將該緩沖區內的數據及時讀取并鎖定至軟件緩沖區，并且將數據進行初始處理。在整個測試儀

10、軟件中，緩沖區線程負責主要的數據處理工作。在緩沖區線程中，一個處理循環在不停運行，直到界面線程的暫停和終止命令發生時停止。在該處理循環中，不停地對端口201h的q5位進行查詢，以判別是否有數據到達。如果有數據，則判別緩沖區位置，并將硬件緩沖區的數據及時讀至軟件緩沖區，等待后續處理。為協調高速數據和后續數據處理之間的時間矛盾，軟件采用三級緩沖:第一級緩沖通過板卡將數據寫入至系統內存;第二級緩沖將系統內存管理的硬件緩沖區數據移至軟件緩沖區;第三級緩沖將軟件緩沖區數據移至處理緩沖區。為提高數據處理靈活性，測試儀軟件提供定制緩沖區功能。通過該功能，操作者可以根據實際接收的數據情況來靈活配置測試儀。對于

11、高頻度短數據，采用較大緩沖區;反之，對于較低頻度長數據，采用較小緩沖區。這樣，可減少數據緩沖的時間消耗，提高實時性。3.3 數據處理線程數據處理線程負責根據數據協議對原始數據進行拆包、信息處理和實時統計。對于HDLC幀格式數據，HDLC協議層數據處理已在硬件FPGA中完成，輸出至緩沖區的數據直接就是透明數據。此時，數據處理線程的主要處理對象就是存于數據處理緩沖區中的數據。根據數據協議，測試儀軟件首先將數據組合幀從原始數據中取出，并分離出組合幀中包含的總幀長、包含子幀數等信息。然后根據這些信息將組合幀拆分成子幀，再根據數據協議將內部包含的通信信息取出，并調用實時統計模塊進行指標統計。數據處理流程如圖3所示。?本文介紹的高速HDLC數據接收/測試儀具有可靠性高、運行性能穩定、功能定制靈活等優點。以它為主要框架的通信誤碼率測試儀已經成功應用于某衛星地面站設備的出廠測試中。在測試過程中，程序穩定可靠運行，同時，基于Windows的圖形界面提供了充足的信息顯示和良好的人機交互接口，提高
