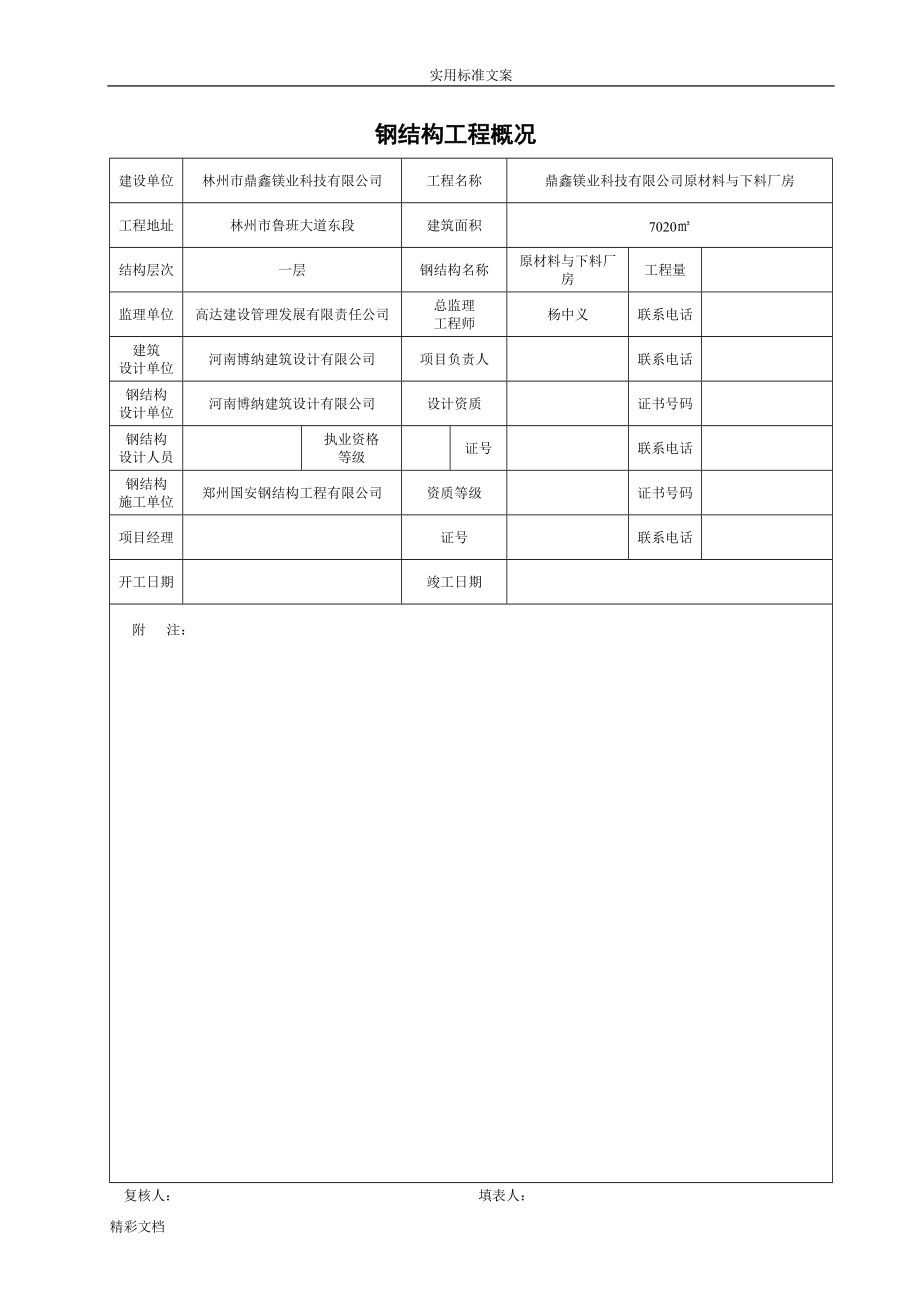

1、實用標準文案鋼結構工程概況建設單位林州市鼎鑫鎂業科技有限公司 工程名稱鼎鑫鎂業科技有限公司原材料與下料廠房工程地址林州市魯班大道東段建筑面積7020結構層次一層鋼結構名稱原材料與下料廠房工程量監理單位高達建設管理發展有限責任公司總監理工程師楊中義聯系電話建筑設計單位河南博納建筑設計有限公司項目負責人聯系電話鋼結構設計單位河南博納建筑設計有限公司設計資質證書號碼鋼結構設計人員執業資格等級證號聯系電話鋼結構施工單位鄭州國安鋼結構工程有限公司 資質等級證書號碼項目經理證號聯系電話開工日期竣工日期附 注：復核人： 填表人： 高強度螺栓 施工記錄工程名稱鼎鑫鎂業科技有限公司原材料與下料廠房分項工程名稱緊

2、固件連接檢查項目高強螺栓及摩擦面總包單位 河南省安陽市安裝工程有限責任公司 分包單位鄭州國安鋼結構工程有限公司施工圖號/檢查部位標準規定施工單位自查（實查）記錄監理（建設）單位驗收記錄鋼梁跨中連接處、鋼梁鋼柱 連接處1、 高強度螺栓連接副終擰后，螺栓絲扣外露應為23扣2、 摩擦面應保持干燥、整潔，不應有飛邊、毛刺、焊接飛濺物、焊疤、氧化鐵皮、污垢等3、 高強度螺栓應自由穿入螺栓孔。高強度螺栓孔不應采用氣割擴孔1、 高強度螺栓連接副終擰后，螺栓絲扣外露均為23扣2、 摩擦面干燥、整潔，不應有飛邊、毛刺、焊接飛濺物、焊疤、氧化鐵皮、污垢等3、 高強度螺栓能自由穿入螺栓孔。無氣割擴孔施工單位自查結論

3、 自查合格質檢員：施工單位項目技術負責人： 年 月 日監理（建設）單位驗收結論： 監理工程師（建設單位項目負責人）： 年 月 日鋼結構矯正 施工記錄工程名稱鼎鑫鎂業科技有限公司原材料與下料廠房分項工程名稱鋼結構安裝檢查項目鋼構件外觀總包單位 河南省安陽市安裝工程有限責任公司 分包單位鄭州國安鋼結構工程有限公司施工圖號/檢查部位標準規定施工單位自查（實查）記錄監理（建設）單位驗收記錄鋼構件1、 運輸、堆放和吊裝等造成的鋼構件變形及涂層脫落，應進行矯正和修補2、 鋼屋（托）架、桁架、梁及受壓桿件的垂直度和側向彎曲矢高的允許偏差應符合規定1、對由于運輸、堆放和吊裝等造成的鋼構件變形，均進行了矯正；涂

4、層脫落處均進行了補漆2、鋼梁、鋼屋架及受壓桿件的垂直度和側向彎曲矢高均在允許偏差范圍內施工單位自查結論 自查合格質檢員：施工單位項目技術負責人： 年 月 日監理（建設）單位驗收結論： 監理工程師（建設單位項目負責人）： 年 月 日鋼零部件矯正成型 施工記錄工程名稱鼎鑫鎂業科技有限公司原材料與下料廠房分項工程名稱鋼零件及鋼部件加工檢查項目加工質量總包單位 河南省安陽市安裝工程有限責任公司 分包單位鄭州國安鋼結構工程有限公司施工圖號/檢查部位標準規定施工單位自查（實查）記錄監理（建設）單位驗收記錄 鋼柱零部件1、 矯正后的鋼材表面，不應有明顯的凹面或損傷，劃痕深度不得大于0.5mm，且不應大于該鋼

5、材厚度負允許偏差的1/2；2、 H型鋼翼緣對腹板的垂直度 b/100 且不大于2.0；3、 鋼板的局部平整度：t14，1.5t14，1.04、冷加工溫度低合金鋼不低于-12，碳素鋼不低于-16，熱矯正時，加熱溫度均不大于900。1、 矯正后的鋼材表面，無明顯的凹面或損傷，劃痕深度不大于0.5mm，且小于該鋼材厚度負允許偏差的1/2。2、 H型鋼翼緣對腹板的垂直度滿足標準規定。 3、 鋼板的局部平整度均小于1.5mm4、 室溫10，火焰矯正一般為700施工單位自查結論自查合格質檢員：施工單位項目技術負責人： 年 月 日監理（建設）單位驗收結論： 監理工程師（建設單位項目負責人）： 年 月 日鋼零

6、部件矯正成型 施工記錄工程名稱鼎鑫鎂業科技有限公司原材料與下料廠房分項工程名稱鋼零件及鋼部件加工檢查項目加工質量總包單位 河南省安陽市安裝工程有限責任公司 分包單位鄭州國安鋼結構工程有限公司施工圖號/檢查部位標準規定施工單位自查（實查）記錄監理（建設）單位驗收記錄 鋼梁零部件5、矯正后的鋼材表面，不應有明顯的凹面或損傷，劃痕深度不得大于0.5mm，且不應大于該鋼材厚度負允許偏差的1/2；6、H型鋼翼緣對腹板的垂直度 b/100 且不大于2.0；7、鋼板的局部平整度：t14，1.5t14，1.08、冷加工溫度低合金鋼不低于-12，碳素鋼不低于-16，熱矯正時，加熱溫度均不大于900。5、 矯正后

7、的鋼材表面，無明顯的凹面或損傷，劃痕深度不大于0.5mm，且小于該鋼材厚度負允許偏差的1/2。6、 H型鋼翼緣對腹板的垂直度滿足標準規定。 7、 鋼板的局部平整度均小于1.5mm8、 室溫10，火焰矯正一般為700施工單位自查結論自查合格質檢員：施工單位項目技術負責人： 年 月 日監理（建設）單位驗收結論： 監理工程師（建設單位項目負責人）： 年 月 日鋼零部件邊緣加工 施工記錄工程名稱鼎鑫鎂業科技有限公司原材料與下料廠房分項工程名稱鋼零件及鋼部件加工檢查項目切割總包單位 河南省安陽市安裝工程有限責任公司 分包單位鄭州國安鋼結構工程有限公司施工圖號/檢查部位標準規定施工單位自查（實查）記錄監理

8、（建設）單位驗收記錄 鋼梁的腹板、翼緣板主控項目：鋼材切割面或剪切面應無裂紋、夾渣、分層和大于1mm的缺棱。一般項目：1、氣割的允許偏差（mm） a、零件寬度、長度 3.0 b、切割面平面度 0.05t，且不應大于2.0 c、割紋深度 0.3 d、局部缺口深度 1.02、機械剪切的允許偏差（mm） a、零件寬度、長度3.0 b、邊緣缺棱 1.0 c、型鋼端部垂直度 2.0主控項目：鋼材切割面或剪切面無裂紋、夾渣、分層和大于1mm的缺棱。一般項目：采用了機械剪切、且滿足標準規定。施工單位自查結論自查合格 質檢員：施工單位項目技術負責人： 年 月 日監理（建設）單位驗收結論： 監理工程師（建設單位

9、項目負責人）： 年 月 日鋼零部件邊緣加工 施工記錄工程名稱鼎鑫鎂業科技有限公司原材料與下料廠房分項工程名稱鋼零件及鋼部件加工檢查項目鋼結構總包單位 河南省安陽市安裝工程有限責任公司 分包單位鄭州國安鋼結構工程有限公司施工圖號/檢查部位標準規定施工單位自查（實查）記錄監理（建設）單位驗收記錄 鋼梁主控項目：氣割或機械減切的零件，需要進行邊緣加工時，其刨削量不應小于2mm一般項目：邊緣加工的允許偏差 1、零件的寬度、長度.0mm 2、加工邊直線度 L/3000，且不應大于2.0 3、相鄰兩邊夾角 6 4、加工面垂直度 0.025t,且不應大于0.5 5、加工面表面粗糙度501、 氣割剪切的零件，

10、需要進行邊緣加工時，其刨削量不小于2mm。2、 一般項目中滿足標準規定。 施工單位自查結論自查合格質檢員：施工單位項目技術負責人： 年 月 日監理（建設）單位驗收結論： 監理工程師（建設單位項目負責人）： 年 月 日鋼零部件邊緣加工 施工記錄工程名稱鼎鑫鎂業科技有限公司機工車間分項工程名稱鋼零件及鋼部件加工檢查項目鋼構件總包單位 河南省安陽市安裝工程有限責任公司 分包單位鄭州國安鋼結構工程有限公司施工圖號/檢查部位標準規定施工單位自查（實查）記錄監理（建設）單位驗收記錄 鋼柱的端板1一級的螺栓孔的允許偏差應符合規定要求；2螺栓孔孔距允許偏差應符合規定要求。主控項目：端板制孔均采用機械制孔，螺栓

11、孔在加工前按1:1比例放樣劃線；一般項目：C級螺栓孔孔壁表面粗糙度均小于25mm,其直徑、圓度垂直度均小于規定要求；端板長度在5001200mm以內，任意兩孔距離端孔間距離均符合規定要求。施工單位自查結論自查合格 質檢員：施工單位項目技術負責人： 年 月 日監理（建設）單位驗收結論： 監理工程師（建設單位項目負責人）： 年 月 日焊接材料的烘焙記錄材料種類烘焙溫度（C）烘焙時間（min）保存溫度（C）存放時間（h）回烘溫度（C）回烘時間（min）回烘次數日 期4.0 J42230080 10023.2 J4223008010024.0 J502300801002焊劑H08MnA30050100

12、24.0 J42230080 10023.2 J4223008010024.0 J502300801002焊劑H08MnA3005010024.0 J42230080 10023.2 J4223008010024.0 J502300801002焊劑H08MnA300501002班組長或專業工長：符合要求簽字 年 月 日質檢員或項目技術負責人：檢查合格，符合設計要求簽字 年 月 日監理工程師：（建設單位項目技術人員）簽字 年 月 日焊工合格證匯總表姓名性別施工焊條件合格證號鋼印號備 注李響 男電焊李偉男 電焊 馬孟男

13、電焊 魏家友男 電焊 孫保龍男 電焊 署田男 電焊 T3203231981050471X海港男 電焊 太亮男電焊廣彬男電焊成剛男電焊志剛男電焊TS6JAYS10101注：上崗證復印件附后。鋼結構工程質量控制資料核查表工程名稱鼎鑫鎂業科技有限公司原材料與下料廠房 施工單位鄭州國安鋼結構工程有限公司 序號資料名稱 份數核查

14、意見核查人1圖紙會審、設計變更、洽商記錄/2原材料出廠合格證及進場檢驗報告11合格證齊全 有進場檢驗報告3施工現場試驗報告及見證取樣報告3報告齊全 符合要求4強制性條文要求的檢查項目檢查記錄無無5隱蔽工程驗收記錄/隱蔽驗收記錄齊全6高強度螺栓施工記錄、其它施工記錄（或日志）等7各種施工記錄齊全 符合要求7分項工程檢驗批質量驗收記錄、分項工程質量驗收記錄18驗收記錄齊全 符合要求8不合格項的處理記錄及驗收記錄無9重大質量、技術問題的實施方案無10新材料，新工藝施工記錄無結論：施工單位項目經理：施工負責人： 年 月 日驗收意見： 總監理工程師：（建設單位項目負責人） 年 月 日有關安全及功能檢驗和

15、見證檢測項目檢查記錄工程名稱鼎鑫鎂業科技有限公司原材料與下料廠房 施工單位鄭州國安鋼結構工程有限公司 序號資料名稱 份數核查意見核查人1見證取樣送樣試驗報告（1） 鋼材及焊接材料復驗（2） 高強度螺栓預拉力、扭矩系數復驗1合格2焊縫質量檢測報告：（1） 內部缺陷（2） 外部缺陷（3） 焊縫尺寸/3高強度螺栓施工質量檢查記錄（1） 終擰扭矩（2） 梅花頭檢查1合格4梁支點檢查報告（1） 錨栓緊固（2） 墊板、墊塊/5主要構件變形檢查記錄（1） 鋼屋（托）架、桁架、鋼梁等垂直度和側向彎曲/6主體結構尺寸檢查記錄（1） 整體垂直度（2） 整體平面彎曲/結論：施工單位項目經理：施工負責人： 年 月 日

16、驗收意見： 總監理工程師：（建設單位項目負責人） 年 月 日鋼結構工程觀感質量檢查記錄工程名稱鼎鑫鎂業科技有限公司原材料與下料廠房施工單位鄭州國安鋼結構工程有限公司 序號 項目 抽查情況質量評價好一般差1普通涂層表面涂層均勻，無明顯流墜、皺皮、針眼和氣泡等；未發現誤涂、漏涂、涂層脫皮和返銹等現象2防火涂層表面防火涂料無誤涂、漏涂，涂層無脫層、空鼓，未發現大于0.5mm的表面裂紋3壓型金屬板表面壓型金屬板安裝平整、順直；板面無施工殘留物和污物；無未經處理的錯鉆孔洞；檐口下端呈直線4鋼平臺、鋼梯、鋼欄桿觀感質量綜合評價達到設計要求、滿足使用功能檢查結論： 施工單位項目經理： 年 月 日總監理工程師

17、：（建設單位項目負責人） 年 月 日注：質量評價為差的項目應進行返修。鋼構件進場驗收記錄工程名稱：林州市鼎鑫鎂業科技有限公司年產300萬只鎂合金汽車輪轂項目一期工程 施工單位河南省國能建設集團有限公司 構件名稱耐熱不銹鋼板進場日期構件數量 件使用部位詳見圖紙 驗收內容（含質量資料情況）： 1、鋼材、焊接材料和涂料等原材料質保書、出廠合格證齊全。2、鋼構件有出廠合格證。3、數量、尺寸、規格、型號符合設計要求，表面無明顯缺陷。4、鋼梁外觀順直、焊接成型良好、涂裝均勻、色澤一致質檢員： 項目技術負責人： 監理工程師： 隱蔽工程檢查驗收記錄 （通用表格）工程名稱鼎鑫鎂業科技有限公司原材料與下料廠房 分

18、項工程名稱鋼結構焊接隱蔽項目焊縫施工單位 河南省安陽市安裝工程有限責任公司 分包單位鄭州國安鋼結構工程有限公司施工圖號/檢查內容焊瘤標準規定施工單位自查記錄監理（建設）單位驗收記錄焊縫外觀質量及焊縫尺寸1、 焊縫表面不得有裂紋、焊瘤等缺陷，一、二級焊縫不得有表面氣孔、夾渣、弧坑裂紋、電弧擦傷等缺陷2、 焊縫尺寸允許偏差應符合規范的規定3、 焊縫感觀應達到：外形均勻、成形較好，焊道與焊道、焊道與基本金屬間過渡較平滑，焊道和飛濺物基本清除干凈1、 焊縫表面無裂紋、焊瘤等缺陷，二級焊縫無表面氣孔、夾渣、弧坑裂紋、電弧擦傷等缺陷2、 焊縫尺寸允許偏差符合規范的規定3、 焊縫外形均勻、成形較好，焊道與焊

19、道、焊道與基本金屬間過渡較平滑，焊道和飛濺物基本清除干凈施工單位自查結論： 焊縫外觀質量及焊縫尺寸滿足規范規定要求.檢查評定結果為合格。質檢員：施工單位項目技術負責人： 年 月 日監理（建設）單位驗收結論： 監理工程師（建設單位項目負責人）： 年 月 日 隱蔽工程檢查驗收記錄 （通用表格）工程名稱鼎鑫鎂業科技有限公司原材料與下料廠房 分項工程名稱緊固件連接隱蔽項目高強螺栓施工單位 河南省安陽市安裝工程有限責任公司 分包單位鄭州國安鋼結構工程有限公司施工圖號/檢查內容標準規定施工單位自查記錄監理（建設）單位驗收記錄高強度螺栓施工中終擰扭矩高強度螺栓的扭矩法施工的終擰扭矩應符合現行國家標準鋼結構工

20、程施工及驗收規范的規定。該工程的終擰值為：480KN實測50點（單位KN）分別為：480、479、480、478、479479、478、479、480、478 478、479、479、480、480 479、480、478、479、480480、479、480、478、479479、478、479、480、478 478、479、479、480、480 479、480、478、479、480 477、480、479、478、477 476、478、479、480、480符合規范規定施工單位自查結論： 高強度螺栓安裝符合規范規定要求.檢查評定結果為合格。質檢員：施工單位項目技術負責人： 年 月

21、日監理（建設）單位驗收結論： 監理工程師（建設單位項目負責人）： 年 月 日隱蔽工程檢查驗收記錄 （通用表格）工程名稱鼎鑫鎂業科技有限公司原材料與下料廠房 分項工程名稱涂層隱蔽項目漆膜厚度施工單位 河南省安陽市安裝工程有限責任公司 分包單位鄭州鋼結構工程有限公司施工圖號/檢查內容標準規定施工單位自查記錄監理（建設）單位驗收記錄涂層漆膜厚度涂料、涂裝遍數、涂層厚度均應符合設計要求，即不小于125m經實測整體鋼構件的漆膜厚度分別為：150、175、156、155、130158、152、133、145、156、144、128、170、185、159148、190、165、135、145符合設計要求，

22、自查為合格施工單位自查結論： 單層鋼結構主體漆膜厚度符合規范規定和設計要求，檢查評定結果為合格。質檢員：施工單位項目技術負責人： 年 月 日監理（建設）單位驗收結論： 監理工程師（建設單位項目負責人）： 年 月 日隱蔽工程檢查驗收記錄 （通用表格）工程名稱鼎鑫鎂業科技有限公司原材料與下料廠房 分項工程名稱鋼結構安裝隱蔽項目整體垂直度施工單位 河南省安陽市安裝工程有限責任公司 分包單位鄭州鋼結構工程有限公司施工圖號檢查內容標準規定施工單位自查記錄監理（建設）單位驗收記錄鋼結構主體結構整體垂直度鋼結構主體結構的整體垂直度h/1000,且不應大于25.0經實測主體結構的整體垂直度均小于20mm，在允

23、許差范圍內。施工單位自查結論： 單層鋼結構主體結構整體垂直度符合滿足規范規定要求.檢查評定結果為合格。質檢員：施工單位項目技術負責人： 年 月 日監理（建設）單位驗收結論： 監理工程師（建設單位項目負責人）： 年 月 日隱蔽工程檢查驗收記錄 （通用表格）工程名稱鼎鑫鎂業科技有限公司原材料與下料廠房 分項工程名稱鋼結構緊固件連接隱蔽項目摩擦面施工單位 河南省安陽市安裝工程有限責任公司 分包單位鄭州國安鋼結構工程有限公司施工圖號檢查內容標準規定施工單位自查記錄監理（建設）單位驗收記錄高強度螺栓連接摩擦面高強度螺栓連接摩擦面應保持干燥、整潔，不應有飛邊、毛刺、焊接飛濺物、焊疤、氧化鐵皮、污垢等，除設

24、計要求外摩擦面不應涂漆。摩擦面干燥、整潔，無飛邊、毛刺、焊接飛濺物、焊疤、氧化鐵皮、污垢等。施工單位自查結論： 高強度螺栓連接摩擦面滿足規范規定要求.檢查評定結果為合格。質檢員：施工單位項目技術負責人： 年 月 日監理（建設）單位驗收結論： 監理工程師（建設單位項目負責人）： 年 月 日隱蔽工程檢查驗收記錄 （通用表格）工程名稱鼎鑫鎂業科技有限公司原材料與下料廠房 分項工程名稱壓型金屬板隱蔽項目防腐涂料涂刷和密封材料敷設施工單位 河南省安陽市安裝工程有限責任公司 分包單位鄭州國安鋼結構工程有限公司施工圖號檢查內容標準規定施工單位自查記錄監理（建設）單位驗收記錄壓型金屬板防腐涂料涂刷和密封材料敷

25、設質量壓型金屬板、泛水板和包角板等的防腐涂料涂刷和密封材料敷設應完好壓型金屬板、泛水板和包角板等的涂層無缺陷，密封膠敷設完好。施工單位自查結論： 壓型金屬板防腐涂料涂刷和密封材料敷設質量滿足規范規定要求.檢查評定結果為合格。質檢員：施工單位項目技術負責人： 年 月 日監理（建設）單位驗收結論： 監理工程師（建設單位項目負責人）： 年 月 日隱蔽工程檢查驗收記錄 （通用表格）工程名稱鼎鑫鎂業科技有限公司原材料與下料廠房 分項工程名稱鋼結構緊固件連接隱蔽項目普通螺栓緊固施工單位 河南省安陽市安裝工程有限責任公司 分包單位鄭州國安鋼結構工程有限公司施工圖號檢查內容標準規定施工單位自查記錄監理（建設）

26、單位驗收記錄普通螺栓緊固質量永久性普通螺栓緊固應牢固、可靠，外露絲扣不應少于2扣緊固牢固、可靠，外露絲扣均大于2扣施工單位自查結論： 普通螺栓緊固質量滿足規范規定要求.檢查評定結果為合格。質檢員：施工單位項目技術負責人： 年 月 日監理（建設）單位驗收結論： 監理工程師（建設單位項目負責人）： 年 月 日隱蔽工程檢查驗收記錄 （通用表格）工程名稱鼎鑫鎂業科技有限公司原材料與下料廠房 分項工程名稱柱角支座隱蔽項目安裝質量施工單位 河南省安陽市安裝工程有限責任公司 分包單位鄭州國安鋼結構工程有限公司施工圖號檢查內容標準規定施工單位自查記錄監理（建設）單位驗收記錄柱角支座中地腳螺栓堅固質量柱底板上放

27、墊塊一個，墊塊上設兩面三刀個螺母,墊塊與柱底板和螺母分別焊接螺母與螺母之間分別焊接。按設計要求在柱底板上擱置一塊墊塊，雙螺母擰緊后進行焊接，逐個檢查全部合格。施工單位自查結論： 柱角支座符合規范規定要求.檢查評定結果為合格。質檢員：施工單位項目技術負責人： 年 月 日監理（建設）單位驗收結論： 監理工程師（建設單位項目負責人）： 年 月 日 隱蔽工程檢查驗收記錄 （通用表格）工程名稱鼎鑫鎂業科技有限公司原材料與下料廠房 分項工程名稱柱角支座隱蔽項目安裝質量施工單位 河南省安陽市安裝工程有限責任公司 分包單位鄭州國安鋼結構工程有限公司施工圖號施工單位標準規定施工單位自查記錄監理（建設）單位驗收記

28、錄柱角支座中墊塊設置質量按設計圖紙要求每顆錨栓上擱置一塊20mm厚8080墊塊，位置調平螺母上。按設計要求制作墊塊尺寸，808020設置在調平螺母上用水平儀校正。施工單位自查結論： 柱角支座安裝質量符合規范規定要求.檢查評定結果為合格。質檢員：施工單位項目技術負責人： 年 月 日監理（建設）單位驗收結論： 監理工程師（建設單位項目負責人）： 年 月 日隱蔽工程檢查驗收記錄 （通用表格）工程名稱鼎鑫鎂業科技有限公司原材料與下料廠房 分項工程名稱柱角支座隱蔽項目安裝質量施工單位 河南省安陽市安裝工程有限責任公司 分包單位鄭州國安鋼結構工程有限公司施工圖號檢查內容標準規定施工單位自查記錄監理（建設）單位驗收記錄柱角
