1、(時間：60分鐘)知識點一輸電線上電能損失1對于電能輸送的以下說法，正確的是()A輸送電能的基本要求是：可靠、保質、經濟B減少輸電導線上功率損失的唯一方法是采用高壓輸電C減少輸電導線上功率損失的唯一方法是增大導線的橫截面積D實際輸送電能時，要綜合考慮各種因素，如：輸送功率大小、距離遠近、技術和經濟條件等解析由QI2Rt和R分析可知選項A、D正確，選項B、C錯誤答案AD2遠距離輸送交流電都采用高壓輸電，我國正在研究用比330 kV 高得多的電壓進行輸電，采用高壓輸電的優點是()A可節省輸電線的銅材料B可根據需要調節交流電的頻率C可減少輸電線上的能量損失D可加快輸電的速度解析由PIU得I，輸送的電

2、功率P一定，采用高壓輸電，U大則I小，輸電線中的電流越小，由P線I2·r，在要求輸電線損耗一定的情況下，就可選電阻率略大一點的材料作為導線若輸電線確定，則可以減少輸電線上的能量損失，故A、C選項正確；交流電的頻率是固定的，不需調節輸電的速度就是電磁波的傳播速度，是一定的，故B、D選項不正確答案AC3輸電導線的電阻為R，輸送電功率為P.現在分別用U和2U兩種電壓來輸電，則兩次輸電線上損失的功率之比為()A12 B21C14 D41解析由PUI得輸電線中的電流I.輸電線中損失的功率P損I2R()2R.即在輸送功率和輸電線電阻不變的情況下，損失的功率與輸電電壓的平方成反比所以P損1P損2U

3、U41.答案D4關于減少遠距離輸電線上的功率損耗，下列說法正確的是()A由功率P，應降低輸電電壓，或增大導線電阻B由PIU，應降低輸電電壓，或減小電流輸電C由PI2R，應減小導線電阻，或減小輸電電流D上述說法均不對解析解此題關鍵是分清U是輸電電壓，而不是在輸電線上的電阻引起的電壓降落，故C正確，A、B、D錯答案C5水電站向小山村輸電，輸送電功率為50 kW，若以1 100 V送電，則線路損失功率為10 kW，若以3 300 V送電，則線路損失功率變為()A3.3 kW B1.1 kW C30 kW D11 kW解析設輸送電功率為P，輸電電壓為U，線路電阻為R，則損耗功率P損I2R()2R.代入

4、數據可得答案B知識點二高壓輸電6在電能輸送過程中，若輸送電功率一定，則在輸電線上的功率損失()A隨輸電線電阻的增大而增大B與輸送電壓的平方成正比C與輸電線上電壓損失的平方成正比D與輸電電流的平方成正比解析輸電線上的功率損失PI2R，電壓損失UUUIR，輸電電流I，所以PI2R2R，可見在輸送功率P一定時，P隨R的增大而增大；P與I2成正比；P與U2成正比；P與U2成反比答案ACD7某發電廠原來用11 kV的交流電輸電，后來改用升壓變壓器將電壓升高到220 kV輸電，輸送的電功率為P，若輸電線路的電阻為R，則下列說法中正確的是()A根據公式I，提高電壓后輸電線上的電流降為原來的B根據公式I，提高

5、電壓后輸電線上的電流增為原來的20倍C根據公式PI2R，提高電壓后輸電線上功率損失為原來的D根據公式P，提高電壓后輸電線上功率損失增為原來的400倍解析由I線知，I線為原來的，由P損2R知，P損為原來的.答案AC8在如圖3-5-3所示的遠距離輸電電路圖中，升壓變壓器和降壓變壓器均為理想變壓器，發電廠的輸出電壓和輸電線的電阻均不變，隨著發電廠輸出功率的增大，下列說法中正確的有()圖3-5-3A升壓變壓器的輸出電壓增大B降壓變壓器的輸出電壓增大C輸電線上損耗的功率增大D輸電線上損耗的功率占總功率的比例增大解析由題意可知升壓變壓器的輸入電壓不變，則輸出電壓不變，A錯誤；在電能輸出過程中有：I，U線I

6、R線，U3U2U線，因P變大，I變大，所以U線變大，所以降壓變壓器初級電壓U3變小，則降壓變壓器的輸出電壓變小，B錯誤；由P線()2R線，因P變大，所以P線變大，C正確；根據，因P變大，所以比值變大，D正確答案CD9發電廠發電機的輸出電壓為U1，發電廠至學校的輸電導線總電阻為R，通過導線上的電流為I，學校得到的電壓為U2，則輸電導線上損耗的功率下列表達式錯誤是()A. B.CI2R DI(U1U2)解析用P求電阻上損失的功率時，U要與電阻R相對應，選項A中的U1是輸出電壓不是輸電線電阻上的電壓，故A是錯誤的；B中的U1U2是輸電線電阻上的電壓，因此，B是正確的；C、D中的電流I是輸電線中的電流

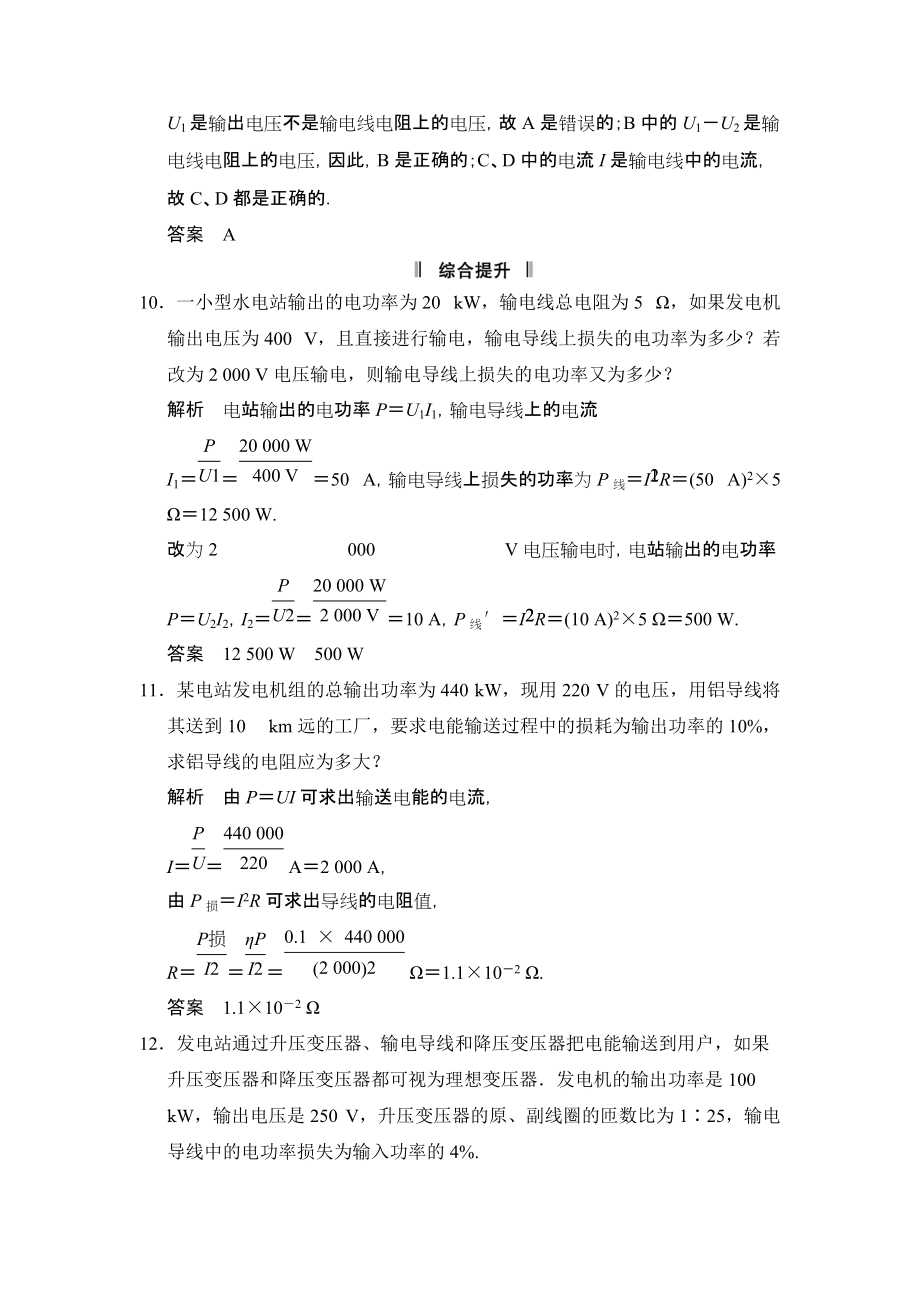

7、，故C、D都是正確的答案A10一小型水電站輸出的電功率為20 kW，輸電線總電阻為5 ，如果發電機輸出電壓為400 V，且直接進行輸電，輸電導線上損失的電功率為多少？若改為2 000 V電壓輸電，則輸電導線上損失的電功率又為多少？解析電站輸出的電功率PU1I1，輸電導線上的電流I150 A，輸電導線上損失的功率為P線IR(50 A)2×5 12 500 W.改為2 000 V電壓輸電時，電站輸出的電功率PU2I2，I210 A，P線IR(10 A)2×5 500 W.答案12 500 W500 W11某電站發電機組的總輸出功率為440 kW，現用220 V的電壓，用鋁導線將其送到10 km遠的工廠，要求電能輸送過程中的損耗為輸出功率的10%，求鋁導線的電阻應為多大？解析由PUI可求出輸送電能的電流，I A2 000 A，由P損I2R可求出導線的電阻值，R 1.1×102 .答案1.1×102 12發電站通過升壓變壓器、輸電導線和降壓變壓器把電能輸送到用戶，如果升壓變壓器和降壓變壓器都可視為理想變壓器發電機的輸出功率是100 kW，輸出電壓是250 V，升壓變壓器的原、副線圈的匝數比為125，輸電導線中的電功率損失為輸入功率的4%.(1)畫出上述輸電全過程的線路圖；(2)求升壓變壓器的輸出電壓和輸電導線中的電流(3)求輸電線電阻解析(1)輸電
