1、 齊魯園廣場目 錄1.導軌式液壓爬升腳手架簡介22.齊魯園廣場公館工程編制依據23.工程簡介24.施工部署35.導軌式液壓爬升腳手架結構組成及工作原理106.導軌式液壓爬升腳手架的主要性能指標167.導軌式液壓爬升腳手架安裝流程178.導軌式液壓爬升腳手架施工流程219.導軌式液壓爬升腳手架拆除流程2610.導軌式液壓爬升腳手架優點2611.導軌式液壓爬升腳手架施工安全技術措施2712.防雷措施2913.應急預案30產品計算書37經濟效益、社會效益分析報告71原材料、產品質量檢測制度75檢測報告82科技成果評估書92 1. 導軌式液壓爬升腳手架簡介導軌式液壓爬升腳手架為附樓板自爬升架體。具有結

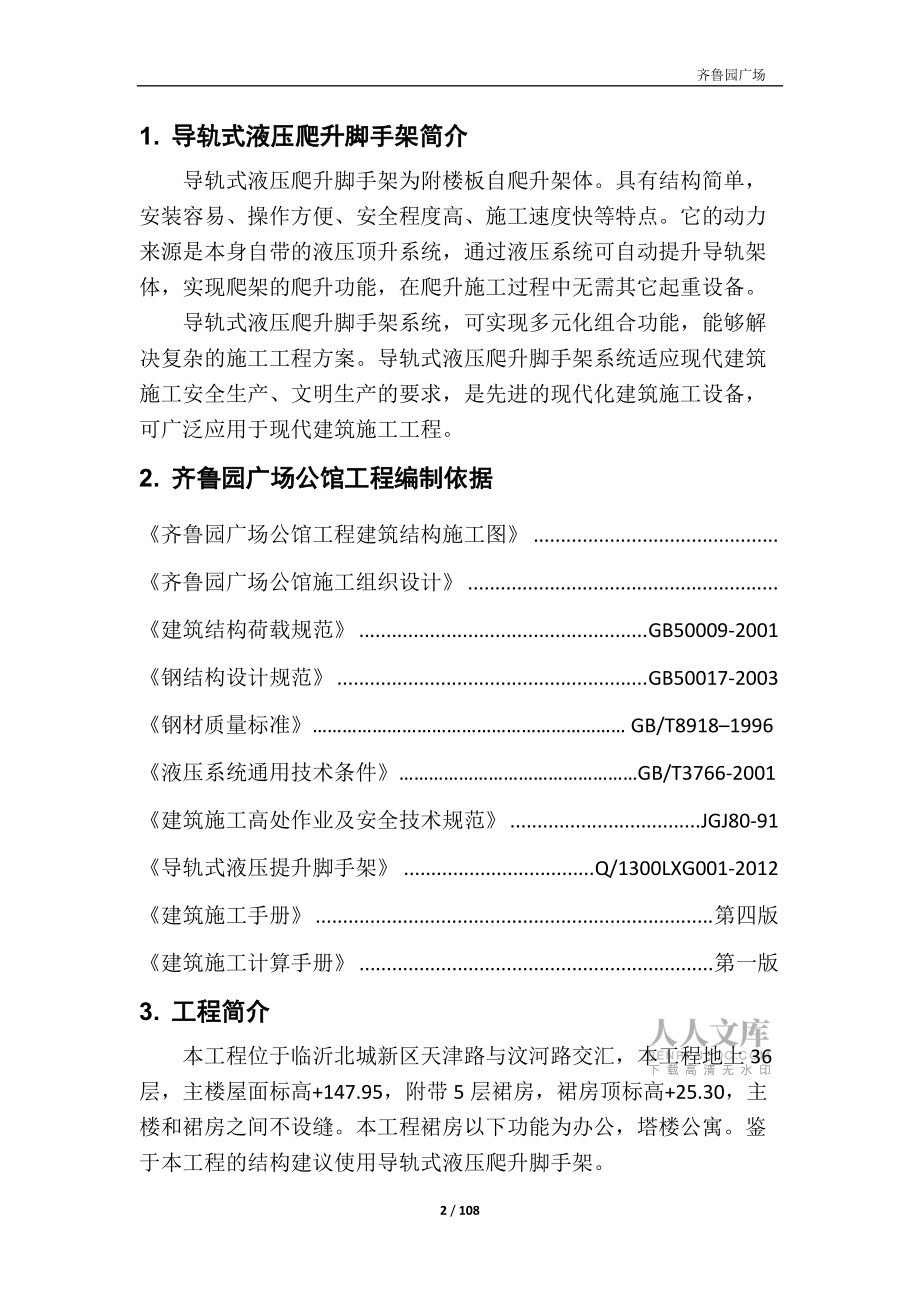

2、構簡單，安裝容易、操作方便、安全程度高、施工速度快等特點。它的動力來源是本身自帶的液壓頂升系統，通過液壓系統可自動提升導軌架體，實現爬架的爬升功能，在爬升施工過程中無需其它起重設備。導軌式液壓爬升腳手架系統，可實現多元化組合功能，能夠解決復雜的施工工程方案。導軌式液壓爬升腳手架系統適應現代建筑施工安全生產、文明生產的要求，是先進的現代化建筑施工設備，可廣泛應用于現代建筑施工工程。2. 齊魯園廣場公館工程編制依據齊魯園廣場公館工程建筑結構施工圖齊魯園廣場公館施工組織設計建筑結構荷載規范GB50009-2001鋼結構設計規范GB50017-2003鋼材質量標準 GB/T89181996液壓系統通用

3、技術條件GB/T3766-2001建筑施工高處作業及安全技術規范JGJ80-91導軌式液壓提升腳手架Q/1300LXG001-2012建筑施工手冊第四版建筑施工計算手冊第一版3. 工程簡介本工程位于臨沂北城新區天津路與汶河路交匯，本工程地上36層，主樓屋面標高+147.95，附帶5層裙房，裙房頂標高+25.30，主樓和裙房之間不設縫。本工程裙房以下功能為辦公，塔樓公寓。鑒于本工程的結構建議使用導軌式液壓爬升腳手架。4. 施工部署4.1施工安排1) 施工技術準備（1）施工前組織有關工程技術人員認真審閱圖紙，了解設計意圖，做好圖紙設計交底和技術交底的準備工作，備齊工程所需的資料和標準圖集，并組織圖

4、紙會審，及時解決圖紙中的有關問題；（2）編制施工圖預算和分部工程材料計劃以及勞動力需求計劃和工機具的需求計劃，編制施工組織設計（施工方案）。向施工人員進行施工組織設計和技術交底，把工程的設計內容、施工計劃和施工技術要求等，詳盡的向施工人員講解清楚，落實施工計劃，制定技術責任制的必要措施；（3）積極組織有關工程技術人員進行圖紙深化工作，與設計單位進行溝通，確保深化圖紙在滿足設計規范要求的前提下便于構件加工制作和現場安裝；（4）鋼構件開始制作前，必須安排相關人員進行技術交底。技術交底完工后，根據工程設計要求編制詳細的制作工藝方案，提出施工機具要求及安排制作人員、焊接材料等工作。鋼構件制作施工過程中

5、，應注意各種資料的收集、整理工作。鋼構件安裝過程中，各工序相互交接時應有驗收記錄，并且對存在的不合格品及時進行返工返修。2) 施工管理機構設置為了確保整體項目目標的實現，設立現場項目部。公司下大決心，思想上高度重視，組織工作落實到實處，言行一致，具體實施原則如下：（1）以本工程作為本公司重點項目，做到“四全三優先”，即全力以赴，全方位作業，全公司支持，確保全勝。要在人力、物力、財力上優先。（2）施工期間，加大在施工機具、施工設備、周轉材料、勞動力等方面的投入，集中力量，精心施工，以求在最短的工期內創出最優的成績。（3）采用先進、合理、適用的新技術、新工藝、新材料，加快工程進度，提高工程質量，執

6、行新頒布的"建筑法"和"建設工程質量管理條例"等各項規定，確保施工目標完全兌現。（4）采用目標管理模式，實行科學管理，實行質量和工期獎罰制度。（5）施工期間，全體施工管理人員自始至終堅持在施工第一線，尊重科學，尊重施工原則，尊重施工順序，尊重業主，尊重監理。調 度組織管理指導監控工程部安全管理部材料設備部財務部經營核算科經營合同部綜合管理部公司決策層項目經理各專業施工隊伍技術負責人服務配合項目部與公司部門的關系項目部管理機構組成技術質量部項目副經理齊魯園廣場工程專業施工部門公司職能部門3) 導軌式液壓爬升腳手架使用時間地上6層施工完畢后拼裝系統，導軌式液

7、壓爬升腳手架首次拼裝到調試完畢需兩周時間，架體安裝于首次澆注時預埋設在樓板混凝土內側390mm位置處的埋件系統上，自第7層開始利用導軌式液壓爬升腳手架進行施工至頂層施工完畢。4) 操作平臺的使用操作平臺寬1.2米，允許承受荷載沿墻體方向為1.5N/m，須均勻布置于架體上，可讓人在其順利通行，但需嚴格限制超載現象。4.2資源配置計劃勞動力需用計劃估算表工作階段工種數量（人）機位（榀）時間備注架體拼裝普通工12887天根據施工安排架體安裝安裝工6887天根據施工安排爬架提升液壓工6886小時含埋件預埋4.3 導軌式液壓爬升腳手架的配置根據工程主樓結構特點，地上層外圍防護裝置采用山東新港模板工程技術

8、股份有限公司生產的導軌式液壓爬升腳手架，該系統包括標準單元和卸料單元，可實現多元化組合功能，能夠解決復雜的施工工程方案，具有結構簡單，安裝容易、操作方便、安全系數高、施工速度快等特點。4.3.1 工作原理導軌式液壓爬升腳手架為附樓板自爬升架體，通過附著支承結構附著在工程結構上，依靠本身自帶的液壓頂升系統自動提升導軌架體，實現爬架的爬升功能，在爬升施工過程中無需其它起重設備。4.3.2 平面設計1) 椐工程結構情況，導軌式液壓爬升腳手架采用分體液壓升降，其設置的預埋點數（即機位數）以及提升單元數根據工程結構具體設計布置。2) 導軌式液壓爬升腳手架設置兩個卸料平臺，用于周轉材料的運輸和提升。3)

9、預埋點的平面位置及立面位置，施工時按具體所設計圖紙設置預留孔。4.3.3 立面設計1) 工程從第5層開始預留埋件，第6層結構砼強度達到15MPa時，即可安裝掛座和架體，第5-6層施工時需搭設臨時架，第7層施工時就可用導軌式液壓爬升腳手架進行主體施工，第7層結構砼強度達到20MPa時，即可對架體進行提升，進行上一層施工。現場要作同條件養護試塊，作為導軌式液壓爬升腳手架埋件點強度的依據。2) 導軌式液壓爬升腳手架以導軌為骨架采用方鋼管搭設，外圍布置0.5mm厚彩鋼板，架體高度15.3米，最大寬度8米，架體最大間距4.9米，根據施工設計圖，卸料平臺、操作平臺及所有架體必須按規范搭設，螺栓及銷軸必須按

10、規定擰緊安裝。4.4 施工安全施工現場安全注意事項 1、 施工現場必須有滅火器或方便用于滅火的水源和盛水器具：如遇焊接等動火作業，必須將周圍易燃物，可燃物清理干凈，并準備好滅火設施，作業完畢應仔細檢查，嚴防留下火種。 2、 施工現場嚴禁吸煙，嚴禁酒后作業，嚴禁赤腳或穿拖鞋作業：作業時要集中思想，末經許可不得從事非本工種作業。 3、 按規范要求使用臨時電（使用線盤），拖線板不得使用硬質塑料表殼，機具外觀必須保持完好，現場不違章亂拉電線，嚴禁在臨時電線上掛曬物料或衣服等！ 4、 機具運行時嚴禁操作人員將頭、手、身伸入運

11、行的機械行程范圍內，要嚴防頭發，衣服或手套卷入機具內。 5、 圓盤鋸的鋸片連續斷齒兩個或發現有裂縫則必須更換！切割機鋸片發現有裂縫或磨損嚴重則必須更換。  6、 使用電動機具前要檢查線路，插頭、插座、接地，漏電保護裝置是否完好，有損壞的不得使用。 7、 電氣線路或機具發生故障時，必須找電工處理，非電工不得自行修理或排除故障。  8、 高處作業人員必須著裝整齊，嚴禁穿硬塑料底等易滑鞋，高跟鞋，工具應隨手放入工具袋，手持機具使用前應檢查以確保牢靠，洞口邊樓梯邊必須有防護，嚴防人員或工具，物料墜落，高

12、處作業使用的高凳，腳手板必須穩固，必須有保險帶：  9、 存在隱患，有自己傷害自己，自己傷害他人，自己被他人傷害不安全因素存在時，不盲目操作，如遇人身傷害或中毒事故及時拔打120急救電話并報告上司，如遇火災及時拔打119報警電話也需要向領導報告。4.5 施工方案4.5.1 平面布置圖齊魯園廣場會館與公館的結構為對稱結構，現以會館的施工方案為例對施工進行介紹：下圖為齊魯園會館的平面布置圖和爬升單元圖其中共布置44個機位，每兩個機位為一個拼裝單元。架體機位最大間距4.9m，最大懸挑長度1.7m，共分6個爬升單元，每個爬升單元爬升用時30分鐘，極大地提高了工作的效率。齊齊魯園會館

13、平面布置圖魯 齊魯園會館爬升單元布置圖4.5.2 架體結構此施工架體采用三段立桿結構，這樣可以分次吊裝，減輕吊裝重量，極大地提高吊裝速度，架體吊平臺采用壓型花紋鋼板帶翻板結構，可避免落石沙子等高空墜物。下圖左側為外防護拼裝圖，采用壓型鋼板，壓型鋼板具有重量輕、強度高、安裝靈活快捷可使施工周期縮短40%以上，不但外觀美觀安全性高，而且大大提高拼裝速度。 5. 導軌式液壓爬升腳手架結構組成及工作原理導軌式液壓爬升腳手架的爬升系統主要包括：埋件系統、液壓系統、架體系統三部分1) 埋件總成埋件系統主要由掛座（附著裝置）、受力螺栓、預埋件（掛座位于梁時用）構成。結構如下圖所示。 埋件系統結構示意圖（左埋

14、于樓板，右埋于梁）a. 受力螺栓受力螺栓是埋件總成部件中的主要受力部件，要求經過調質處理(達到Rc25-30),并且經過探傷,確定無熱處理裂紋和其他原始裂紋后才允許發貨。結構如下圖所示。受力螺栓結構示意圖b. 埋件掛座掛座為附樓板（亦可改裝為附墻）裝置，主體材料為14槽鋼，連接埋件和導軌，它受到施工活荷載、重力荷載、風荷載等荷載的聯合作用，具有強的抗垂直力、水平力和彎矩作用，結構如下圖所示。掛座設有兩個受力螺栓孔，利用雙受力螺栓與埋件安裝在樓板（墻體）上；掛座上還設有耳板，耳板上設有可旋轉的限位板，用以安裝油缸組件。掛座結構示意圖掛座設有豎直導向板，形成導軌爬升的軌道，有利于導軌爬升和定位，達

15、到系統防傾覆要求；導向板上設有承重插銷凹槽，工作狀態時，承重插銷置于凹槽內，掛座與導軌間用承重插銷連接，防止架體前后晃動，保持架體穩定安全，如下圖所示。防傾覆功能示意圖掛座還設有防墜裝置：油缸銷軸上裝有承重舌，可隨導軌的提升自動卡在導軌提檔出，以起到承重和防墜的作用； 掛座裝有防墜承重舌，導軌提升過程中可自動隨提檔塊的提升偏移，提檔塊提升到位后可以通過彈簧自動彈下以卡在提檔下部，限制架體下墜，此為二次防墜裝置。防墜功能示意圖c.預埋件預埋件主要由爬錐、高強螺桿和埋件板組合而成，澆筑混凝土時預埋于建筑結構中，結構如下圖所示。預埋件結構示意圖2）架體系統a導軌導軌是整個XG-ZPJ-1保護屏的爬升

16、軌道，它由兩根槽鋼18及一組梯檔(梯檔數量依澆筑高度而定)組焊而成，梯檔間距300 mm，將載荷傳遞到導軌，進而傳遞到埋件系統上。b操作平臺支架操作平臺支架為矩形管120x80、100x100、60x60及鋼板連接座的焊接體，與導軌利用螺栓連接，上方放置橫梁，用以搭設操作平臺；連接座與平臺立桿用螺栓連接，用以搭設外圍骨架，結構如下圖所示。 操作平臺支架示意圖3）液壓系統液壓系統用來完成架體的爬升動作。主要由泵站、油缸組件、油管及連接件構成。a. 液壓泵和油缸液壓泵和油缸向整個導軌式液壓爬升腳手架提供升降動力。油缸組件由油缸、撐鉤及連接軸構成。單個油缸最大支頂力為50KN，與液壓泵站和掛座相連，

17、實現油缸伸出與縮回。油缸安裝軸置于掛座耳板凹槽中，安裝后將限位板扳至工作狀態，卡緊油缸安裝軸，結構下圖所示。當出現誤操作，頂升超過預定位置時，首先在掛座上方承重插銷孔插上承重插銷，將防墜裝置拆下，收縮油缸，當承重插銷與掛座接觸后，將撐鉤與梯檔塊脫離，伸出油缸至上一梯檔塊，拔出承重插銷，放置上一承重插銷孔中，重復以上動作，完成架體下降動作。 油缸組件裝配示意圖 b. 撐鉤及承重裝置撐鉤與導軌梯檔相連，用以實現系統提升，如圖下圖所示。 撐鉤與導軌裝配示意圖導軌式液壓爬升腳手架結構如下圖所示，詳見表1。圖1 導軌式液壓爬升腳手架結構示意圖表1 導軌式液壓爬升腳手架各部分介紹名稱效果圖名稱效果圖掛座油

18、缸組件導軌主梁操作平臺 支架斜撐操作平臺 立桿承重插銷 橫梁（一）橫梁（二）6. 導軌式液壓爬升腳手架的主要性能指標1）名稱型號： XG-ZPJ-1導軌式液壓爬升腳手架2）架體系統架體支承跨度：最大為4.9米（相鄰埋件點之間距離）；架體高度： 15.3米（可保護四層半樓高）；架體寬度： 操作平臺為0.8米。單元寬度： 9米；單元面積： 120 m2；懸臂高度： 2.0米。3）施工荷載：操作平臺3.0KN/ m2(同時作業層為兩層平臺)。4）電控液壓升降系統額定壓力： 25Mpa；油缸行程： 400mm；液壓泵站流量： 1.1L/min；伸出速度： 約300mm/min；額定推力： 50KN；同

19、步誤差： 一個爬升行程20mm ；爬升速度： 10min/m。5）爬升機構：爬升機構有自動導向、液壓升降、自動復位的鎖定機構，能實現架體爬升的功能。6）防墜裝置：掛座設有防墜裝置，利用插銷自重和歸位彈簧實現系統爬升過程中的防墜功能。架體爬升時，承重插銷接觸導軌掛鉤后沿弧形軌道上升，當承重插銷上升至掛鉤下方時，通過自重和歸位彈簧作用，歸位于兩掛鉤之間，實現防墜功能。7. 導軌式液壓爬升腳手架安裝流程7.1 安裝流程1）準備兩根木方長度5m左右，將木方墊放在要拼裝架體的位置，拼裝場地要選擇平整開闊的地面，場地最好提前硬化，按照架體布置間距將導軌放置在木方上（如下圖），保證兩條導軌的軸線平行，兩條導

20、軌對角線誤差不超過2mm。2）檢查好導軌的位置后，開始安裝承重三角架、操作平臺立桿以及斜撐，確保螺栓擰緊到位，架體結構緊固；兩豎向主框架之間適當增加斜桿，保證架體成型并抵抗頂推不均勻引起的變形。3）安裝C型鋼橫肋，將橫肋按照圖紙表明的尺寸安裝在操作平臺立桿上，橫肋與操作平臺立桿之間全部為螺栓連接，因此不僅要確保安裝位置正確，還要在安裝尺寸檢查完后將每個螺栓擰緊，確保架體安裝牢固。4）安裝腳手架的操作平臺，將操作平臺橫梁用螺栓與承重三角架按照組裝圖連接在一起，然后將平臺跳板鋪設完畢。5）用自攻自鉆螺釘將腳手架的彩鋼板與C型鋼橫肋連接在一起，自攻自鉆螺釘的間距不大于300mm，彩鋼板的上下左右搭接

21、要嚴密，嚴禁出現拼接縫隙。6）檢查預留螺栓孔位置和尺寸無誤后，安裝附墻掛座，并確保每機位掛座數量無誤；將拼裝好的架體整體吊起，平穩掛于安裝好的附墻掛座上，插入承重插銷，完成吊裝過程。 7.2 各主要部件安裝方法1）油缸組件的安裝油缸組件通過關閉限位板固定到掛座上限位板與掛座連接，安裝油缸組件時關閉限位板即可將組件固定于掛座上。2）導軌式液壓爬升腳手架架體部分各主要部件安裝方法安裝步驟示意圖說明掛座的安裝掛座通過埋件板及受力螺栓與樓板連相接，注意在施工過程中應至少有兩個掛座的情況下才能安裝導軌。導軌的安裝將導軌從掛座的折彎板之間穿過，并在適當的位置插入安全銷。注意：導軌應成對使用，承重銷應插入兩

22、導軌的同一水平位置以保證兩導軌始終位于同一平面內；另外每個導軌至少應有三個掛座連接固定。C型鋼支座與導軌及 C型鋼的連接C型鋼支承座通過螺栓固定到導軌上，再將C型鋼用螺栓固定到支承座上。操作平臺支架的安裝通過螺栓將支架固定于導軌之上，在支撐架上鋪設C型鋼，并用釘子（螺栓）將C型鋼固定在支撐架的角鋼上，然后在C型鋼上鋪設墊板。操作平臺立桿的安裝操作平臺立桿下部與支架連接，上部與斜撐連接，以此來固定立桿。8. 導軌式液壓爬升腳手架施工流程導軌式液壓爬升腳手架的施工流程為：混凝土澆筑完成安裝埋件掛座安裝液壓系統拔出承重插銷液壓系統推動導軌爬升導軌帶動導軌式液壓爬升腳手架爬升爬升到位后，插入承重插銷定

23、位拆除液壓系統重復以上過程，各單元腳手架爬升到位塔吊運送材料至上一層結構，腳手架單元爬升可從一個單元開始沿順時針（或是逆時針）方向按順序提升。具體操作方法及注意事項見下表：導軌式液壓爬升腳手架的施工流程裝卸步驟示 意 圖說 明油缸組件的工作及注意事項一、油缸組件的功能通過操作液壓系統完成，控制油缸伸縮，通過撐鉤帶動導軌上升。 二、油缸組件工作時應保證限位板處于關閉位置，防止油缸組件脫位。三、拆卸油缸組件前必須首先插上承重插銷，或承重裝置必須處于工作位置。四、拆卸油缸組件時應注意撥開限位板。防止撞壞限位板。導軌式液壓爬升腳手架爬升流程一、導軌式液壓爬升腳手架安裝到位后，通過操作液壓系統，控制油缸

24、組件完成導軌式液壓爬升腳手架的提升。 二、導軌式液壓爬升腳手架爬升到達預定位置后，插上承重銷。三、拆卸油缸：拆除油缸所連接的油管，撥開限位板，將油缸組件整體卸下。四、將卸下的油缸組件提升至上一層平臺，并安裝于掛座上，連接液壓管路，準備下一次提升（注意關閉限位板，防止油缸脫位）。五、卸下最下層掛座以備循環使用。當出現誤操作，頂升超過預定位置時，首先在掛座上方承重插銷孔插上承重插銷，將防墜裝置拆下，收縮油缸，當承重插銷與掛座接觸后，將撐鉤與梯檔塊脫離，伸出油缸至上一梯檔塊，拔出承重插銷，放置上一承重插銷孔中，重復以上動作，完成架體下降動作。8.1節點的處理 1）a. 導軌式液壓爬升腳手架架體兩個單

25、元平臺相距在150mm到250mm之間，采用翻板連接以保證平臺滿鋪， 導軌式液壓爬升腳手架架體兩個單元在立面上的間距采用木板做成的活動翻板連接，端頭處采用木板封死，使立面無施工間隙，保證施工安全，具體做法見下圖。b. 導軌式液壓爬升腳手架操作平臺腳手板距離結構面小于100mm，在平臺上做翻板連接，以保證施工時無縫隙。c.導軌式液壓爬升腳手架在陽角處的設計：因為結構陽角處尺寸變化較大，為滿足平臺圍沿構周長滿鋪，陽角處的平臺梁最大懸挑為3.4米，平臺梁使用16#C型鋼進行加固，保證施工安全。2）埋件與鋼筋發生相碰時的處理a.當鋼筋與預埋件相碰撞時最好移動鋼筋（支架布置前根據鋼筋圖放樣）；b.把預埋

26、件位置處的鋼筋切斷，預埋件埋好后在插筋；c.鋼筋實在不能移動時，可以在埋件長孔允許的范圍內適量將預埋位置移動。3）樓板邊緣截面變化時的處理當樓板邊緣截面不能滿足掛座要求時，需增加過渡墊塊，使得掛座能夠與埋件正常連接。墊塊示意圖8.2 施工準備8.2.1技術準備5.1.1專業公司與施工方進行充分溝通，明確塔吊等垂直運輸設備的分布，確定導軌式液壓爬升腳手架機位平面分布及方案設計。導軌式液壓爬升腳手架專項方案按程序審核批準。8.2.2進場的導軌式液壓爬升腳手架產品和零部件按照專項方案和設計要求，經數量核對和質量驗收合格。8.2.3導軌式液壓爬升腳手架安裝前對操作人員、相關施工人員進行安全技術交底工作

27、。8.3人員組織8.3.1導軌式液壓爬升腳手架安裝由專業公司負責技術指導，施工方組織專業施工人員（專業的架子工）和機具進行安裝，負責安裝導軌式液壓爬升腳手架的施工人員應具備以下素質：（1）從事作業人員必須年滿18歲，兩眼視力均不低于1.0、無色盲、無聽覺障礙，無高血壓、心臟病、癲癇、眩暈和突發性昏厥等疾病，無其它疾病和生理缺陷。（2）熟悉本作業的安全技術操作規程，責任心強，工作認真負責。（3）正確使用個人防護用品和采取安全防護措施。進入施工現場，必須戴好安全帽，作業時必須系好安全帶，使用工具要放在工具套內。（4）操作人員必須經過培訓教育，考試、體檢合格后持證上崗。任何人不得安排未經培訓的無證人

28、員上崗作業。8.3.2技術、施工人員經過專業培訓，并持有上崗操作證。8.4機具準備8.4.1導軌式液壓爬升腳手架出廠前，進行預組裝和各項性能試驗，驗收合格后方可出廠，做到現場安裝試機一次成功。8.4.2施工現場需要配合的機具和準備：甲方提供導軌式液壓爬升腳手架到現場后的運輸安裝設備，如塔吊等；甲方應提供施工用電，功率大于15千瓦，堆放安裝場地應開闊平坦。8.4.3機具存放：甲方負責提供一間臨時存放工具和產品零配件的倉庫。（安裝、拆除階段庫房面積應不小于25平方米，使用階段庫房面積應不小于15平方米）。8.5 施工工藝及技術要求項 目尺寸要求臨近兩層預埋孔垂直偏差小于10mm多層累積預埋孔垂直偏

29、差小于40mm同一預埋層兩孔水平偏差小于10mm8.6導軌式液壓爬升腳手架施工技術要求（1）安裝埋件掛座時，安裝處混凝土強度不得小于10MPa，并由項目部生產部門開據爬升通知單。（2）專業公司與甲方安全員共同對架體系統（包括架體上的雜物，各連接部位的連接，及液壓控制系統等）進行檢查并填寫爬升前檢查記錄表，清理架體雜物，符合要求后方可爬升。爬升時現場在相應樓層準備臨時電箱。（3）每單元為2榀導軌式液壓爬升腳手架，爬升導軌時液壓控制臺應有專人操作，每單元設專人看管是否同步，發現不同步，可調節液壓閥門進行控制。施工過程中每層進行爬升過程的安全檢查，符合要求后進行下道工序施工。8.7安裝質量驗收程序（

30、1）導軌式液壓爬升腳手架安裝前，甲方組織監理、專業公司等相關方進行技術資料、結構軸線、標高測量定位，預埋件安裝位置的檢查驗收，符合要求后進行安裝。（2）導軌式液壓爬升腳手架安裝完成，甲方組織監理、專業公司等相關方按照專項方案有關技術參數檢查驗收后方可投入使用。9. 導軌式液壓爬升腳手架拆除流程9.1拆除準備（1）拆除條件：當結構施工完畢，即可對導軌式液壓爬升腳手架進行拆除。導軌式液壓爬升腳手架的拆除必須經項目生產經理、總工程師簽字后方可。（2）機械設備：由現場提供塔吊配合導軌式液壓爬升腳手架的拆除作業。（3）人員組織：專業公司提供專人負責導軌式液壓爬升腳手架拆除過程中的的技術指導和安全培訓工作

31、，甲方負責導軌式液壓爬升腳手架的拆除工作，導軌式液壓爬升腳手架拆除前，工長應向施工人員進行書面安全技術交底。交底接受人應簽字。（4）導軌式液壓爬升腳手架拆除時應先清理架上雜物，如腳手板上的混凝土、砂漿塊、U型卡、活動桿件及材料。拆除后，要及時將結構周圈搭設防護欄桿。（5）拆除前，先將進入樓的通道封閉，并做醒目標識，畫出拆除警戒縣，嚴禁人員進入警戒線內。9.2導軌式液壓爬升腳手架的拆除流程為：拆除準備液壓系統及配電裝置拆除拔出承重插銷吊裝拆除單元至地面解體分類堆放拆除埋件掛座重復以上過程，至全部拆除。架體各部分具體操作方法為安裝過程的逆操作，參見安裝流程。10. 導軌式液壓爬升腳手架優點結構簡單

32、，安裝方便，外表美觀、整齊； 操作簡單、可靠，安全程度高，施工速度快。系統標準化程度高，可重復使用，降低建筑成本。通過液壓系統可實現自爬升，避免了反復吊裝的麻煩，使導軌式液壓爬升腳手架隨樓層升高這一過程更為簡單快速。兩個相鄰單元之間要連接緊固，平臺搭設要安全可靠。11. 導軌式液壓爬升腳手架施工安全技術措施11.1 導軌式液壓爬升腳手架安裝過程安全技術措施1）安裝前應根據專項施工方案要求，配備合格人員，明確崗位職責，并對有關施工人員進行安全技術交底。2）嚴格控制預埋件的埋設質量，預埋孔位偏差未達到要求的不得進行安裝；預埋孔處頂板必須平整，螺母必須擰緊，保證掛座與頂板的充分接觸。3）在結構頂板混

33、凝土強度超過10MPa后，方可進行導軌式液壓爬升腳手架安裝。4）導軌式液壓爬升腳手架上所有零部件的連接螺栓、插銷必須擰緊和鎖定到位，經常插、拔的零件要用細鋼絲拴牢。5）停工階段，導軌式液壓爬升腳手架上部架體高度（一層半高度）為懸臂端，應在導軌式液壓爬升腳手架上將懸臂端的中間位置與結構進行剛性拉接固定，以減少風荷載對架體的影響，拉接水平間距不大于3米。6）操作平臺上按消防要求設置滅火器，施工消防供水系統隨導軌式液壓爬升腳手架施工同步設置。7）導軌式液壓爬升腳手架安裝完畢后，對導軌式液壓爬升腳手架安裝進行檢查驗收，經驗收合格簽字后方可投入使用。驗收合格后任何人不得擅自拆改，需局部拆改時，應經設計負

34、責人同意。8）嚴禁在夜間進行架體的安裝和搭設工作。遇到雷雨、6級及以上大風、大霧、大雪天氣時，必須停止施工。11.2導軌式液壓爬升腳手架施工過程安全技術措施1）禁止超載作業，結構施工時，導軌式液壓爬升腳手架施工荷載（限兩層同時作業）小于3.0kNm2，嚴禁在操作平臺上堆放無關物品。在操作平臺上進行電、氣焊作業時，應有防火措施和專人看護。2）導軌式液壓爬升腳手架提升完畢后，上部應與鋼筋或鋼結構做剛性拉接，拉接的水平間距小于3米，確保架體上部有足夠的穩定性。3）作業期間，施工人員應每天清理操作平臺、液壓設備、構配件上的混凝土、建筑垃圾等雜物。4）六級（含六級）以上大風應停止作業，大風前須檢查導軌式

35、液壓爬升腳手架懸臂端拉接狀態是否符合要求，大風后要對導軌式液壓爬升腳手架做全面檢查符合要求后方可使用，冬天下雪后應清除積雪并經檢查后方可使用。5）施工過程中，組織施工技術人員、安全員、液壓操作人員、監理等進行導軌式液壓爬升腳手架的檢查，確保施工過程安全。11.3 導軌式液壓爬升腳手架提升過程安全技術措施1）在導軌式液壓爬升腳手架爬升時，混凝土強度必須大于10MPa。2）導軌式液壓爬升腳手架爬升時，架體上不允許堆放與提升無關的雜物。3）爬升過程中應實行統一指揮、規范指令，爬升指令只能由一人下達，但當有異常情況出現時，任何人均可立即發出停止指令。4）導軌式液壓爬升腳手架爬升到位后，必須及時按使用狀

36、態要求進行附著固定。在沒有完成固定工作之前，施工人員不得擅自離崗或下班，未辦交付使用手續的，不得投入使用。5）遇六級（含六級）以上大風和大雨、大雪、濃霧和雷雨等惡劣天氣時，禁止進行提升作業，禁止夜間進行提升作業。11.4 導軌式液壓爬升腳手架拆除過程安全技術措施1）導軌式液壓爬升腳手架的拆卸工作須嚴格按照專項方案及安全操作規定的要求進行。2）導軌式液壓爬升腳手架拆除工作前對施工人員進行安全技術交底，拆除中途不得換人，如更換人員必須重新進行安全技術交底。3）導軌式液壓爬升腳手架拆除屬于高空特種作業，從事高空作業的人員必須經過體檢、凡患有高血壓、心臟病、癲癇病、暈高癥或視力不夠以及不適合高空作業的

37、，不得從事登高拆除作業。4）操作人員必須經專業安全技術培訓，持證上崗，同時熟知本工種的安全操作規定和施工現場的安全生產制度，不違章作業。對違章作業的指令有權拒絕，并有責任制止他人違章作業。5）拆除導軌式液壓爬升腳手架前劃定作業區域范圍，并設警戒標識，與拆除作業無關的人員禁止進入。拆除時嚴禁拋扔物料。6）遇六級（含六級）以上大風和雨雪天氣、濃霧和雷雨天氣時，禁止進行導軌式液壓爬升腳手架的拆除工作，并預先采取加固架體的措施。禁止夜間進行拆除工作。7）拆除工作因故不連續時，應對未拆除部分采取可靠的固定措施，并與結構拉結。8）拆除導軌式液壓爬升腳手架的人員應配備工具套，工具用后必須放在工具套內。拆下來

38、的各種配件要隨拆、隨清、隨運、分類、分堆、分規格碼放整齊，要有防水措施，以防雨后生銹。11.5導軌式液壓爬升腳手架安全防護措施1）導軌式液壓爬升腳手架架體外側滿覆彩鋼板，彩鋼板與架體之間采用自攻螺釘連接。導軌式液壓爬升腳手架每榀之間的間隙小于5cm。2）導軌式液壓爬升腳手架操作平臺滿鋪腳手板，腳手板離混凝土墻面的距離不應大于100mm；操作平臺與結構間間隙用翻板封閉。12. 防雷措施1）導軌式液壓爬升腳手架在相鄰建筑物、構筑物防雷保護范圍之外，則應安裝防雷裝置，防雷裝置的沖擊接電電阻值不得大于30。2）避雷針是簡單易作的避雷裝置之一，可用直徑2548mm，壁厚不小于3mm的鋼管或直徑不小于12

39、mm的圓鋼制作，頂部削尖，設在房屋四角升降架的立桿頂部，高度大于1m，并將所有最上層的大橫桿全部接通，形成避雷網絡。3）在建筑電氣設計中，隨著建筑物主體的施工，各種防雷接地線和引下線都在同步施工，建筑物的豎向鋼筋就是防雷接地引下線，所以當爬模架一次提升完成時，在每組架體上只要找一到兩處，使架體良好接地，就能達到防雷的目的。4）在施工期間如遇有雷雨，架體上所有人員必須立即離開。13. 應急預案本預案主要針對爬模施工可能發生的高空墜落、架體傾覆、物體打擊、火災等緊急情況的應急準備和響應。13.1應急組織 13.1.1本著“安全第一，預防為主”的方針，項目部建立安全應急預案領導小組，全面處置各類安全

40、突發事件工作。應急預案領導小組： 組 長： 鄭尚修 副組長： 岳才春 成 員： 張彥宗、王永同、鄭尚如、展志玉、劉震、史先富、韓凡勇、趙仁國、王元生、陳廣 義務救援隊: 魏舒德、李秀峰、唐乙超、古師軍、石志浩通訊小組： 史先富、韓凡勇警戒小組： 岳才孝、區仁國搶險小組： 王元生、陳廣搶救小組： 張彥宗、王永同緊急事務聯絡員：史先富13.1.2各組職責：組長職責：全面負責項目經理部應急救援責任制的組織和落實工作，為應急準備及響應的培訓工作提供必要的資源。通訊小組職責：（1）接警的第一時間內準確、迅速的向項目經理部應急救援組發出事故通知，根據指揮組指令及時公司應急救援指揮中心發出事故通知，并及時將

41、指揮中心的各種指令準確傳達到相關部位。（2）負責在關鍵部位引導公共組織順利到達現場。（3）協助公司級應急救援通訊組工作。警戒小組職責：（1）迅速對事故現場周圍建立警戒區域，為應急救援工作的物資運輸、人群疏散、救援隊伍提供交通暢通。（2）防止無關人員進入事故現場發生不必要的傷亡或進行違法活動。（3）負責項目經理部級應急救援的警戒與治安。（4）協助發出警報、現場緊急疏散、人員清點、傳達緊急信息、執行指揮機構的通告、協助事故調查。（5）協助公司級應急救援的警戒與治安。搶險小組職責：（1）盡快控制事故的發展，防止事故的蔓延和進一步擴大。（2）迅速搶救傷員及珍貴財物、資料。（3）根據現場的實際情況做出準

42、確判斷，不得冒險作業，為公共急救組織到達現場開展急救工作作好充分準備。（4）負責項目經理部級應急救援的消防和搶險。（5）協助公司級應急救援的消防和搶險。搶救小組職責：（1）組織受傷人員的現場急救。（2）根據受傷的情況合理安排轉送醫院進行治療。（3）準備必要的急救器材及藥品。（4）負責項目經理部級應急救援的醫療與衛生工作。（5）協助公司級應急救援的醫療與衛生職能。13.2安全應急救援聯系電話13.2.1急救電話 火警電話：119 匪警電話：110 急救中心：120 999 交通事故：1229.2.2項目部有關人員聯系電話序號姓 名職 務電 話備 注1 2 13.3應急準備措施13.3.1落實各級

43、應急準備組織機構及其責任制項目經理部應明確職責，實行責任制，做好各項措施的落實工作。各項外協施工單位必須編制承包施工范圍內的應急救援預案。13.3.2培訓項目安全生產監督管理部門監督、指導項目經理部各外協施工單位進行應急救援預案、有關安全相關知識的學習。各外協施工單位由項目經理和安全員組織，對項目施工操作人員進行培訓工作，培訓內容包括項目應急預案、安全常識及實際操作等。13.3.3應急準備措施要點嚴格按照公司安全生產與文明施工實施細則的要求，進行安全防護、安全驗收及安全檢查工作，避免或減少高處墜落事故帶來的傷害。 現場人員應嚴格按要求配備和使用個人防護用品，避免或減少意外傷害的發生。進入施工現

44、場必須戴安全帽。備有急救箱及急救物品，包括：消炎藥（先鋒霉素IV號、氟哌酸、痢特靈等）、解熱止痛藥（安痛定、阿斯匹林等）、消毒用品（75%酒精、2%碘酒、0.9%鹽水、1%龍膽紫液、紅汞等）、急救包（內含無菌敷料、繃帶）、擔架、體溫計等。緊急事務聯絡員的手機電話應24小時開通，隨時保證信息暢通。13.4應急響應措施13.4.1各種不同事故的應急措施：在高處墜落事故中出現人員傷害時，發現人員應立即通知項目緊急事務聯絡員，并及時通知公司緊急事務聯絡員，由項目緊急事務聯絡員根據情況決定是否撥打120、999、110等求救電話，條件允許可直接送往就近醫院；在送往醫院前項目應組織進行相應的現場急救，為傷

45、員爭取搶救機會，挽救生命。嚴重創傷傷員的現場急救和轉送：（1）迅速使傷員脫離危險場地，將其轉移到安全地帶。（2）保持呼吸道通暢。發現窒息者，應及時解除其呼吸道梗阻和呼吸機能障礙，可解開傷員衣領，清除其口、鼻、咽、喉部的異物，采取半臥位（脊柱損傷者除外）；根據情況，可請有經驗人員為其做人工呼吸。（3）有效止血，防治休克。大出血可引起失血性休克，甚至死亡，必須立即有效止血，可根據不同傷情應用指壓法、填塞或止血帶等方法；對沒有消化道損傷的清醒傷員可給予含鹽飲料，少量多次引用。（4）包扎傷口。即時包扎傷口可避免在運送途中傷口暴露，增加感染機會。稍加壓力的包扎，一般的出血可以制止，遇有腸脫出、腦膨出等內

46、臟脫出，應進行保護性包扎（如傷口扣上碗、盆等物后再加壓包扎），避免干燥或受壓；包扎物品應用急救包內的滅菌紗布，或清潔的毛巾、衣服、布類等。（5）保存好斷離的器官或組織。若有斷肢、斷指（趾）、較大塊的皮膚或組織，應用盡量干凈的干布（最好為滅菌敷料）包裹，裝入塑料袋內，再將塑料袋置于冰水中，隨傷員一起轉送。（6）預防感染并止痛。如果施工工地比較偏遠，運送時間較長，可以給傷員用抗生素和止痛劑，以預防感染，減輕痛苦。脊柱損傷的現場急救：（1）應用硬質擔架或木板、門板搬運。（2）先使傷員四肢伸直，擔架放在傷員一側，兩至三人扶傷員軀干，使其成一整體滾動，移至擔架上，注意不要使軀干扭轉；禁用摟抱或一人抬頭、

47、一人抬足的方法，以免增加脊柱的彎曲，加重椎骨和脊髓的損傷。（3）對頸椎損傷的傷員，要有專人托扶頭部，沿縱軸向上略加牽引，使頭、頸隨軀干一同移動，或由傷員自己雙手托住頭部，緩慢搬移；嚴禁隨便強行搬動頭部，傷員躺到擔架上后，用沙袋或折好的衣服放在頸的兩側加以固定。觸電事故：發現事故現場發生觸電事故，首先切斷事故電源、對傷員進行搶救（人工呼吸或心臟擠壓法），保護現場，同時撥打急救中心電話并疏散現場圍觀人群，派人去路口迎接急救車輛，傷員送往醫院途中搶救工作不能停止。13.5應急醫療急救路線圖目的地線路線路一臨沂市人民醫院項目北京路沂蒙路臨沂市人民醫院線路二臨沂市中醫院項目沂蒙路通達路臨沂市中醫院臨沂市

48、中醫院本項目臨沂市人民醫院本項目13.6應急救援裝備及應急救援藥品13.6.1為保證發生突發性事故時，救援工作能順利展開，在施工現場應準備好常用的應急救援裝備及藥品等。13.6.2應急救援藥品包括：外用藥品：雙氧水、雷佛奴爾水、紅藥水、碘酒、消毒的棉簽、藥棉、涼油或驅風油、三角巾、急救包。口服藥：人丹、十滴水、保濟丸或藿香正氣丸、一般退燒藥品。13.6.3應急救援裝備見下表。序 號器材設備名稱用 途數 量單 位備 注1安全帽個人防護40頂2安全帶個人防護10條3監測儀器應急監測2臺4交通車輛應急運輸2輛5滅火器應急救火20個6急救藥箱應急救護2個7擔架轉運傷員2個8木方、腳手板臨時支護適量13.7施工過程中的風險和措施13.7.1安裝過程（1）預埋孔位不對架體與掛座不能對應時，首先檢查架體尺寸是
