1、物理電與磁作圖題專題 1、 畫出圖中各磁鐵周圍的磁感線分布情況,并標出磁感線的方向。 2、根據圖中已知條件,判斷下列各磁體或小磁針的 N 、 S 極,并標出磁感線的方向。 3、請你在圖甲中,標出小磁針的 N 、 S 極及通電螺線管周圍的磁感線方向。 4. 請在圖甲中標出通電螺線管的 N 極和小磁針的 N 極。 5、已知通電螺線管的電流方向如圖,標出小磁針的 N 、 S 極。6、標出圖中各通電螺線管的 N極和 S 極。 34題 7、根據圖甲中小磁針靜止時的指向,標出通電螺線管的“ N ”“ S ”極和電源的“ +”“ -”極。 8、在圖中標出通電螺線管的 N 極,并在圖中的磁感線上標出箭頭。9.

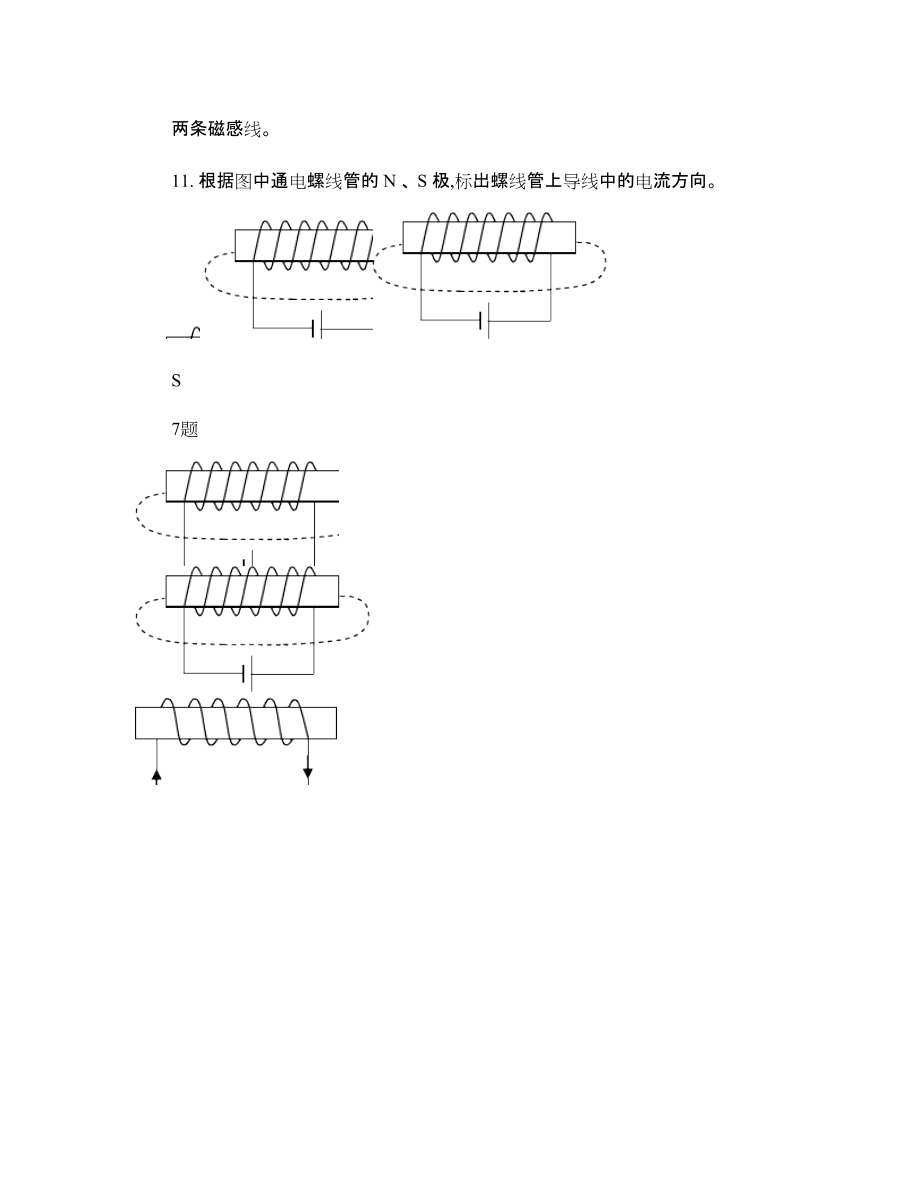

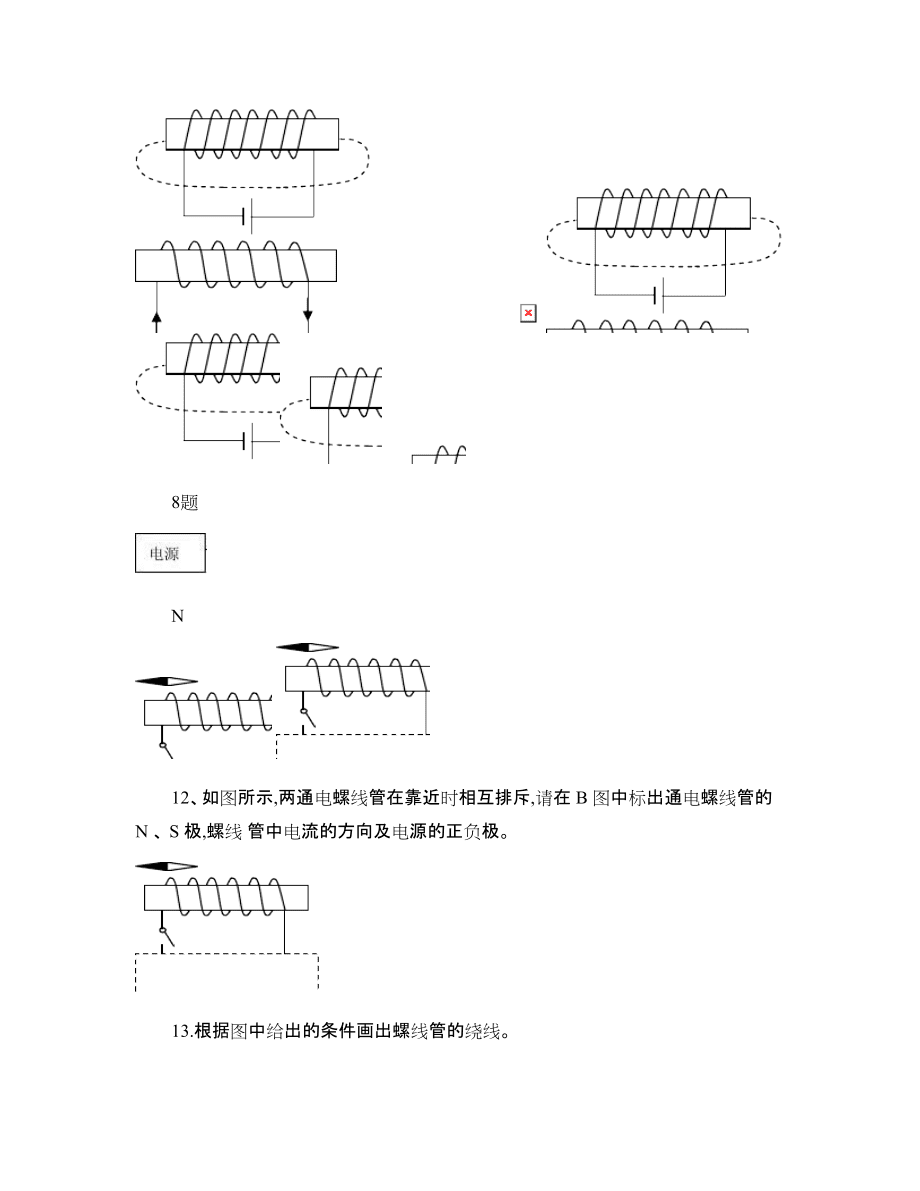

2、根據圖中小磁針靜止時的指向,請標出此時通電螺旋管的 N 、 S 極和電源的“+” “-” 極(電流方向。10一通電螺線管, 電流方向如圖甲所示, 請分別畫出經過 A 點和 B 點的兩條磁感線。11. 根據圖中通電螺線管的 N 、 S 極,標出螺線管上導線中的電流方向。 S7題 8題 N 12、如圖所示,兩通電螺線管在靠近時相互排斥,請在 B 圖中標出通電螺線管的 N 、 S 極,螺線 管中電流的方向及電源的正負極。 13.根據圖中給出的條件畫出螺線管的繞線。 14. 如圖所示,兩通電螺線管在靠近時相互排斥, 請在 B 圖中 標出螺線管的 N 、 S 極螺線管中電流的方向電源的正負極15、將圖甲中的電磁鐵連入你設計的電路中(在虛線框內完成 2種,要求:電源電壓恒定不變;電路能 改變電磁鐵磁性的強弱;閉合開關 S ,小磁針受力靜止時,其 N 、 S 極如圖所示。 N 16.如圖所示,甲乙兩線圈套在光滑的玻璃棒上,當 S 閉合時,兩線圈將 A. 互相吸引靠近
