1、手持機 目錄第一部分 注意事項.4第二部分 產品配置.5第三部分 系統功能簡介.6外觀及說明.6 (1) 正面視圖.6 (2) 后視圖.8第四部分 管理人員設置說明.9 管理模式. 9系統各部分設備作用.15整個系統的設置流程16一 系統設置流程圖16二 系統設置流程詳解及設置方法16組網設置16 （一）制作標識碼及標識碼卡. 16（二）給制作標識碼的手持機上標.18（三）發行應用卡及功能卡. 18手持機參數設置21 （一）對各手持機編號： .21（二）管理密碼設置 .21（三）崗上機設置 .221.崗上機用途設置. .222.崗上機工作模式制定. .223.崗上機收費規則設置. .23（A）

2、常規參數設置. .23（B）晝夜單位時價. .27（C）分段單位時價.28晝夜分段收費(上海收費規則) .30晝夜均勻收費（北京收費規則）.31不分晝夜分段循環收費（廣州收費規則）.324.崗上機收費規則傳遞. .33（四）管理機設置 .34三 設置完成注意事項.34四 有管理機模式下的取費人員操作. .35五 數據處理.35與上位機通訊.35 數據清空.36 救數據.36第五部分 崗上人員操作使用說明.37一崗上人員概述.37二崗位工作方式.37方式一：員工卡管理制37方式二：滾動記錄制.38三車輛進出操作流程.38 臨時車輛出入操作流程.39 固定車輛出入操作流程.41 車牌號輸入法.40

3、四手持機數據上傳 .41五操作員功能查詢.42 崗上信息.42 信息查詢.42a)刷卡信息.42b)車牌查詢.43c) 臨時進出.43 機器參數.43 背光管理.43第六部分 手持機技術參數.44歡迎感謝您使用便攜式停車場收費管理系統。該系統將為您帶來全新的安全、有效、便捷的停車管理理念。系統采用先進的RF射頻技術，使系統可靠性、便捷性提升。由于機器自身的操作系統人機交互性強，使用戶能夠輕松方便地使用和靈活地設置適合自己的收費方式。第一部分 注意事項請閱讀這些簡明的規則。不遵守這些規則可能會導致危險或損壞設備。本用戶手冊中提供了有關安全事項的更詳細信息。省電模式機器30秒內無任何按鍵觸發，將處

4、于待機狀態。繼續使用按任意鍵開。機器可通過設置背光開、關模式。使用合格的維修服務只有合格的維修人員才可以修理本系統。增強型配件及電池使用原廠增強型配件或者認可的電池。請勿連接不配套的產品。防水性具有較強的防潮能力?？拐鹦杂幸欢ǖ目拐鹉芰?，用戶不可刻意摔打。電源的使用在使用過程中若液晶顯示窗顯示欠壓時或無法開機以及低溫條件下頻繁死機時，應及時給電池充電，否則機器工作不正常。必須使用匹配的電池，否則有爆炸危險刷卡的使用將射頻卡盡可能地貼近手持機背面的感應區,直到液晶顯示窗出現相應的提示，或聽見蜂鳴器嘀的一聲后方可。第二部分 產品配置包裝標準配置1. 手持機 2臺2說明書 2份（管理員1份、崗上人員

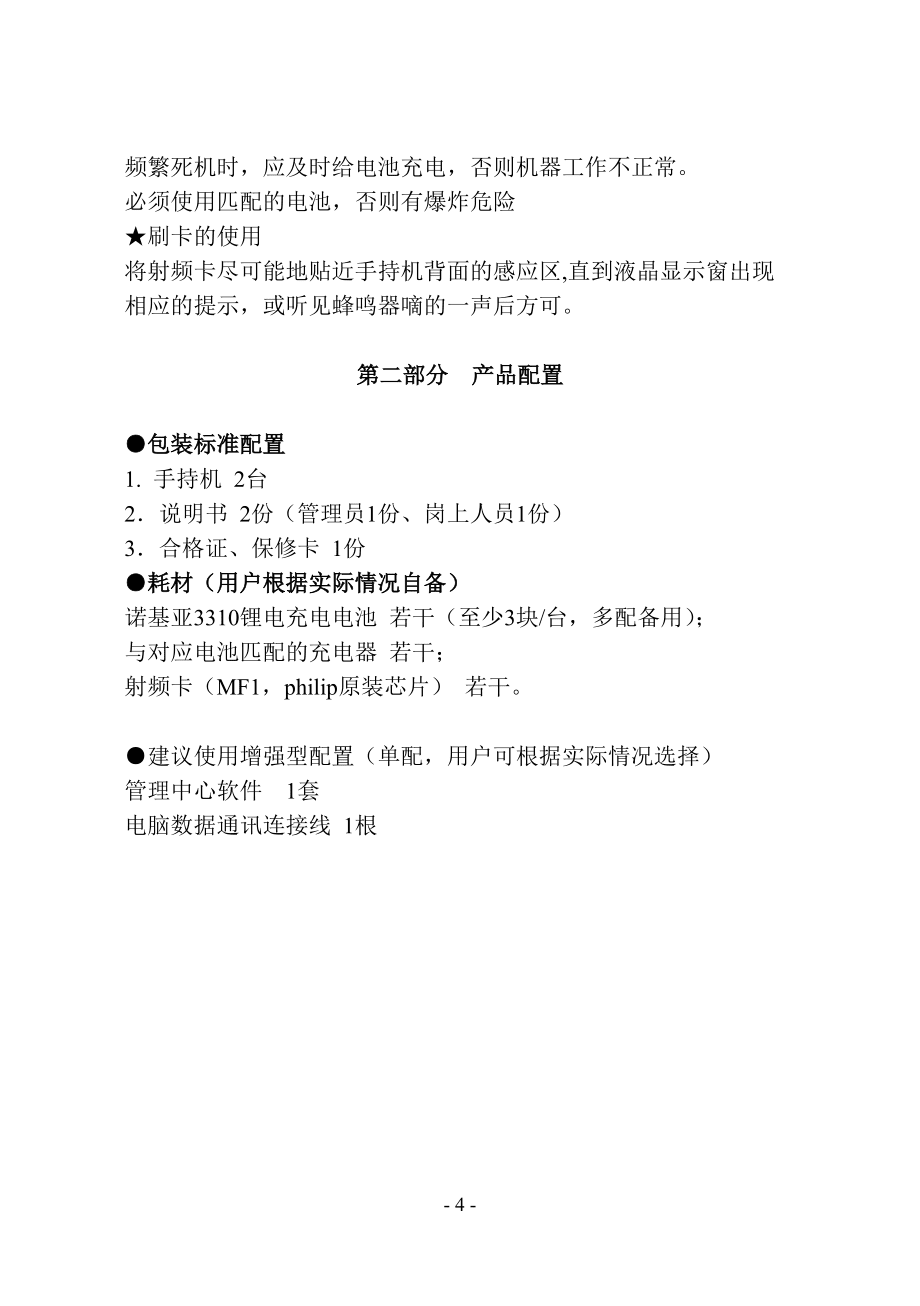

5、1份）3合格證、保修卡 1份耗材（用戶根據實際情況自備）諾基亞3310鋰電充電電池 若干（至少3塊/臺，多配備用）；與對應電池匹配的充電器 若干；射頻卡（MF1，philip原裝芯片） 若干。建議使用增強型配置（單配，用戶可根據實際情況選擇）管理中心軟件 1套 電腦數據通訊連接線 1根第三部分 系統功能簡介外觀圖： 正面視圖<A href="機器狀態： 此功能由管理員定義。如果要把這臺機器設置成進口機，則顯示“進”字；如果要把這臺機器設置成出口機，則顯示“出”字；如果要把這臺機器設置成管理機，則顯示“管”字；如果機器既可進又可出，則不顯示任何字。記錄信息滿： 事件信息超過最大值

6、，需要趕緊上傳數據，清空信息。機器編號： 整個停車管理系統的手持機編號，可與崗位一一對應。低電壓顯示： 正常狀態不出現“欠壓”二字，電壓不足提示應更換電池。員工崗位狀態：在不用員工上崗卡的工作模式下，不顯示任何字。 在必須持員工卡上崗的工作模式下，員工在崗狀態時顯示數字員工編號；員工離崗時顯示“離崗”二字。出車決定車型：車型由“出”及復用鍵決定。菜單： 崗上人員或管理人員對機器進行查詢、設置的選擇切換鍵。用戶在連續按菜單鍵可以在進入菜單的同時向下移動。退出： 在操作員每操作完成后，即可返回操作前的狀態，如果在進行功能菜單操作時，返回上級菜單。確認： 在操作員每操作完成確定正確時按鍵。進車(或上

7、崗)：使用臨時卡和貴賓卡時為進車按鍵；使用員工卡時為上崗鍵。進1，進2，進3，分別可任意設置車型（小、中、大車）。出車（或離崗）：使用臨時卡和貴賓卡時為出車按鍵；使用員工卡時為離崗鍵。這個鍵同時可以用于移動光標，使光標向前或向后移動，移動方向參照鍵盤的箭頭指向。數字復用鍵：在正常功能鍵失效的情況下，復用鍵可以作為備用。 “0”鍵 除正常的輸入數字的功能外，還可作為菜單或光標“上”復用鍵；“1”鍵 除正常的輸入數字的功能外，還可作為光標“上、左”向前移動或出車的復用鍵； “2”鍵 除正常的輸入數字的功能外，還可作為出車復用鍵；“3”鍵除正常的輸入數字的功能外，還可作為光標“右、下”向后移動或出車

8、的復用鍵； “5”鍵除正常的輸入數字的功能外，還可作為光標“右、下”向后移動的復用鍵；后視圖<A href="感應刷卡區：刷卡時卡片靠近的感應區域。USB數據上傳接口：定時將手持機拿到管理中心上傳數據用。數據線是專門供手持機上傳電腦用。第四部分 管理人員設置說明管理模式以下是六種管理模式供管理員參考模式一：系統組成：1臺或數臺崗上機；若干張車輛進出卡（包括臨時卡和貴賓卡）；1張或幾張管理卡；1張或幾張標識卡；1張或幾張收費規則卡。模式二：系統組成：數臺崗上機，其中一臺崗上機作為非專用管理機；若干張員工卡； 若干張車輛進出卡（包括臨時卡和貴賓卡）；1張或幾張取款卡；1張或幾張管理

9、卡；1張或幾張標識卡；1張或幾張收費規則卡。模式三：系統組成：數臺崗上機；一臺專用管理機；若干張員工卡； 若干張車輛進出卡（包括臨時卡和貴賓卡）；1張或幾張取款卡；1張或幾張管理卡；1張或幾張標識卡；1張或幾張收費規則卡。模式四：系統組成：數臺崗上機；若干張車輛進出卡（包括臨時卡和貴賓卡）；1張或幾張管理卡；1張或幾張標識卡；1張或幾張收費規則卡；管理中心軟件。模式五：系統組成：數臺崗上機，其中一臺崗上機作為非專用管理機；若干張員工卡； 若干張車輛進出卡（包括臨時卡和貴賓卡）；1張或幾張取款卡；1張或幾張管理卡；1張或幾張標識卡；1張或幾張收費規則卡；管理中心軟件。模式六：系統組成：數臺崗上機

10、；一臺專用管理機；若干張員工卡； 若干張車輛進出卡（包括臨時卡和貴賓卡）；1張或幾張取款卡；1張或幾張管理卡；1張或幾張標識卡；1張或幾張收費規則卡；管理中心軟件。系統各部分設備作用：崗上機：由崗上人員操作控制車輛進出卡，記錄進出車輛收費信息的機器，由管理員對手持機設置而成。員工卡：凡是崗上人員必須要有一張固定的屬于自己的上下崗卡，每張員工卡有獨立的編號，跟員工本人一一對應。是員工到管理機交費的憑證；是員工考勤的依據；具有極強的事件可追溯性。員工卡由管理員發行，發行員工卡的前提是系統內須設置管理機（專用、非專用）管理機（分為專用和非專用兩種）：是向員工卡取費，對收費信息進行匯總；發行各類卡片的

11、機器。由管理員對手持機設置而成。專用管理機作用：具有管理機的作用，并且崗上機出現故障可以當備用機使用。非專用管理機作用：具有管理機的作用，并且兼職崗上機作用。臨時卡：是臨時車輛進出停車場的信息載體。它能讀寫進出信息，供崗上機計算金額。由管理員發行。貴賓卡：是買固定車位的車輛長租卡，卡內可以記錄長租的有效期限，進出車需要崗上機驗證。由管理員發行。取款卡：是有取款權限的功能卡 ，權限在管理卡之下，只能通過管理員設置發行，一般由財務人員保管。發行取款卡的前提是系統內有管理機（專用、非專用）。管理卡：由管理員（有最高權限的系統規則制定者）發行，有最高級別權限。管理卡可以對系統中所有設備進行設置發行。收

12、費規則卡：由管理員用任一臺手持機設置好收費規則后，把該規則寫入到的一張空白卡。整個系統的設置流程了解了六種管理模式和構成要素的定義，管理員就可自行構建系統了。管理員首先要明確用手持機的數量。注：崗上機和管理機統稱手持機然后再確定發行卡片的種類和數量。一. 系統設置流程圖二系統設置流程詳解及設置方法：組網設置：（一）制作標識碼及標識碼卡：面對若干臺手持機和若干張不同類型的卡，管理員要為它們搭建一個內部網絡，形成一個獨立的系統。如何搭建？可以通過標識碼的制作來實現。標識碼定義：標識碼是指每一個用戶所使用的整個系統所擁有的全球唯一的有別于其他用戶所使用系統的標識號。【注：定義中的系統是指整個停車場中

13、所用到的全部裝備（包括手持機、卡、軟件等）。】制作方法：管理員通過任一臺手持機開始制做。設置前請看好如下鍵的功能：箭頭上左表示向前翻，箭頭下右表示向后翻。菜單鍵可進入功能選擇，連續按菜單鍵可以下翻各項目，以供選擇。按鍵操作基本與電腦鍵盤相似，管理員充分利用這幾個鍵來實現如下所述的設置。標識碼制作原理：用手持機感應任意一張卡，該特定事件觸發手持機中特定程序產生一組隨機數據，并且經過機器程序，將此數據進行加密算法變換，變成了一組全球唯一，無人識別的一串數字后，將這一串數字返回寫入到這張卡里，這張卡叫做“標識碼卡”。下面設置就是做這個動作1.開始設置：標識碼制作設置：開，按菜單管理員功能菜單，輸入手

14、持機出廠初始密碼：“12345678”智能卡片管理標識碼制作制作新標識碼輸入卡區號（01-15）刷卡成功即制作好標識碼。制作標識碼的好處：安全性:有標識碼，其他停車場的卡不會在用戶自己的停車場混用。有標識碼，本系統外的任何手持機均復制、發行、修改不了該系統的內部卡。如果用戶要在系統中增添手持機，必須要注冊該系統的標識碼，才能被本系統接受。2.給系統機器上標：將標識碼通過標識碼卡分別寫到所有手持機里（先給剛才制作標識碼的那臺手持機上標，再給別的手持機上標）。帶有同一標識碼的機器和卡搭建成了一個內部網絡。（二）給制作標識碼的手持機上標：寫入標識碼設置：找到標識碼制作菜單讀入標識碼刷標識碼卡成功即該

15、手持機已被上標。如果想多做幾張標識碼卡：可緊接上面的設置找到發行此機標識碼刷任一新卡。給別的手持機上標:拿別的手持機，找到標識碼制作菜單讀入標識碼刷標識碼卡成功即該手持機已被上標。所有手持機均做上面的操作，即全部手持機上標。（三）發行應用卡及功能卡用上過標的手持機發行出來的卡片，即是上標的卡片。卡片分為兩類：應用卡和功能卡。應用卡包括臨時卡、貴賓卡、員工卡；功能卡包括管理卡、取款卡。各類卡的定義見（15）頁，發行應用卡：1. 批量發行臨時卡：按菜單管理員功能，輸入手持機出廠初始密碼：“12345678”智能卡片管理卡片初始化輸入卡編號（管理員給卡編號）從00000號-65279號刷卡成功即制作

16、好臨時卡。最初管理員可從編號00000開始設置，批量的意思是刷完制作出號臨時卡后，編號自動加1，再刷就制作出號臨時卡一直可以制作出65280張臨時卡，臨時卡的數量由管理員定。建議：臨時卡最好要印刷，正面印刷個性化的車場標志和公司名稱，并且右下腳要印刷出編號，發行臨時卡時發行的編號最好跟印刷號一一對應，這樣便于管理，背面可印刷司機要注意的事項。發行貴賓卡、員工卡的先決條件是：先要把卡片初始化（即變成臨時卡），在此基礎上才能發行成別的類型卡。2.發行貴賓卡：A找到智能卡片管理菜單智能卡發行發行貴賓卡輸入車牌號輸入數字見車牌輸入法第（40）頁發行貴賓卡刷臨時卡成功退出。B貴賓卡的有效期設置：發行了貴

17、賓卡后，再對之進行有效期授權。找到智能卡發行菜單貴賓有效期設貴賓卡有效期移動光標輸入有效時間刷已發行的貴賓卡返回設置貴賓卡有效期。如有效期不變，刷下一張已發行的貴賓卡，如有效期改變，則移動光標改變有效時間，再刷已發行的貴賓卡。3.批量發行員工卡：找到智能卡發行菜單發行員工卡刷臨時卡成功后返回提示刷卡再刷下一張臨時卡，即發行出一批員工卡。如果貴賓卡要變成員工卡須先改成臨時卡再發行成員工卡；反之員工卡要變成貴賓卡也須先改成臨時卡。貴賓卡、員工卡不用了，仍可改成車輛進出臨時卡用。改成臨時卡：找到智能卡發行菜單改成臨時卡刷已發行的貴賓卡，或員工卡成臨時卡。發行功能卡：發行管理卡、取款卡的先決條件是：先

18、要把卡片初始化（即變成臨時卡），在此基礎上才能發行成功能卡。1.發行管理卡：找到智能卡片管理菜單功能卡管理發行管理卡刷臨時卡即成管理卡。2.發行取款卡：找到智能卡片管理菜單功能卡管理發行取款卡刷臨時卡即成取款卡。激活功能卡：通過上述步驟可以發行1張或幾張管理卡（作為備用）；也可以發行1張或幾張取款卡（作為備用）。發行完功能卡后，機器并不能馬上使用功能卡權限。需要做如下動作：1.激活管理卡：按菜單激活功能卡刷管理卡激活管理卡：用1張管理卡必須要將所有機器激活，才能將原先進入管理功能須輸入出廠初始密碼“12345678”進入功能菜單的模式變成刷管理權限卡進入管理員功能的模式，對機器進行各種參數設置

19、。剩下的幾張管理卡不用激活，作為備用，需要用到時，拿其中1張做激活功能，原管理卡自動失效。2.激活取款卡：按菜單激活功能卡刷取款卡區別在于不是將所有機器激活，而是將要被設為管理機的那臺機器激活。用戶會問，不作為管理機使用的機器，最好不要出現取員工卡功能菜單。那作為崗上機使用的剩下的機器不用激活取款卡，取員工卡款項如何屏蔽掉？屏蔽取款功能方法：不激活作為崗上機使用的機器， 通過菜單管理員功能輸入初始密碼“12345678”或激活管理卡刷卡 系統數據處理取款功能不用取款功能即可屏蔽掉崗上機的取款功能激活功能卡后，管理員再想進入管理員功能或取員工卡款菜單，就不是原先提示輸入密碼了，而變成了，提示刷管

20、理卡了。同樣財務人員在使用管理機時，要想進入取員工卡款的菜單也不用輸入密碼，刷取款卡就可進行操作了?？ǖ霓D換：如果功能卡要變成別的應用卡須先改成臨時卡再發行成別的卡。手持機參數設置：（一）對各手持機編號：對一臺進行設置：按菜單進入管理員功能菜單，刷管理卡或輸入手持機出廠初始密碼：“12345678”系統參數設置機器編號設置編號可以從001開始，最多可編到255號。按確認。其余的手持機按編號順序加1。（二）管理密碼設置出廠的手持機的管理密碼為“12345678”，出廠后用戶（必須是管理員）不愿意用管理卡模式操作手持機設置可以重新更改為新的8位數字組成的密碼。（三）崗上機設置：1.崗上機用途設置

21、崗上進口機設置：進入系統參數設置菜單一般參數設置機器用途只進不出按確認.，返回主頁面時屏幕右邊會顯示一個“進”字和機器編號。 崗上出口機設置：進入系統參數設置菜單一般參數設置機器用途只出不進按確認，返回主頁面時屏幕右邊會顯示一個“出”字和機器編號。 崗上進出口機設置：進入系統參數設置菜單一般參數設置機器用途能進能出按確認，返回主頁面時屏幕右邊只顯示機器編號。2.崗上機工作模式制定:要求對所有崗上機分別設置。（用不用）輸車牌號設置為用輸入車牌號，適用于崗上的進口機和進出口機。進入系統參數設置菜單一般參數設置輸車牌號輸入車牌號按確認，完成。設置為不輸車牌號，適用于崗上的出口機。 用不用員工卡用員工

22、卡是針對崗上機設置的。如果系統中有管理機（專用或非專用）的情況下，每臺崗上機必須設置為用員工卡。進入系統參數設置菜單一般參數設置用員工卡需要員工卡按確認，完成。系統不用管理機（專用或非專用）的情況下，崗上機設置為不用員工卡。崗上機設置好后要通過進入系統數據處理菜單取款功能不用取款功能即可屏蔽掉崗上機的取款功能3.崗上機收費規則設置用一臺崗上機設置出本機的收費規則，然后發行出一張收費規則卡，再將此規則通過該卡傳遞到其他的崗上機中。收費規則設置拓撲圖：先用任一臺崗上機進入管理員功能系統參數設置收費規則設置（A）常規參數設置計算方法計費方法設精確值取整方法小型車大型車（同?。┲行蛙嚕ㄍ。┬冇嫹ㄐ?/p>

23、夜計法以時段計以分鐘計以時段計以分鐘計進一法四舍五入去零頭精確到1.0精確到0.5車型取值進車取車型值出車取車型值計費方法：小晝計法：即小車白天的計費方法。 小夜計法：即小車夜晚的計費方法。Ø以時段計就是以單位時段計費，不足單位時段的按單位時段計費。例如2.5元/半小時，就是以半小時為一個單位時段計費收2.5元，不足半小時的按半小時算。此計費方式適用于普通停車場。Ø以分鐘計就是以單位時段計費，不足單位時段的按分鐘計費。例如：2元/小時，就是以1小時為一個單位時段計費收2元，不足1個小時的按每分鐘2/60元計算。一般的普通停車場沒有這種要求。取整方法：是指對收費金額最后相對于

24、精確值的處理。可以選擇以下三種中其一Ø進一法例如：收費金額為 22.2元，精確值是精確到0.5元，則收22.5元；精確值是精確到1元，則收23元。Ø四舍五入如：收費金額為 22.25元，精確值是精確到0.5元，則收22.5元；精確值是精確到1元，則收22元。Ø去零頭例如：例如：收費金額為 22.52元，精確值是精確到0.5元，則收22.5元；精確值是精確到1元，則收22元。設精確值：Ø精確到1元Ø 精確到0.5元車型取值：是指車型（大、中、?。┯蛇M車確定還是出車確定。Ø 進車取車型值：崗上人員操作時，按進（1、2、3），表示車型由進車

25、確定為（大、中、?。鲕嚢慈魏巍俺觥?、“1”、“2”、“3”鍵。Ø 出車取車型值：設置完成后，在主界面左方有“出”顯示。崗上人員操作時，按進（1、2、3），沒有大、中、小之分。出車按“1”或左邊的出鍵表示小車出車；按“2”鍵表示中車出車；按“3”或右邊的出鍵表示大車出車。一般建議設置為進車取車型值，原因很簡單，進車口不直接涉及到收費，而出車口是收費的崗位，車型最好由進車確定，這樣就起到很好的督促作用。免費時間小型車免費時間中型車免費時間大型車免費時間免費時間：根據各地實際情況自行設置。免費規則小型車中型車（同?。┐笮蛙嚕ㄍ。┥崛シú簧崛ッ赓M規則：大，中，?。ㄜ嚕?#216;舍去法

26、車輛免費時間內免費，超過免費時段后，才開始計費。（在車輛停留的整體時間上完全去除掉設置好的免費時間的一種計費方法。） 例如：某車場收費規則為5元/小時，免費時間0.5小時。一輛小車停留了2.5小時。 分析：車輛停留時間超過免費0.5小時，則計費從0.5小時后開始計算。計算方法：（5×2.5）-（5×0.5）=10元，則收費金額應為10元。Ø不舍去僅在車輛免費時間內免費；超過免費時段后，計費從車輛剛進車那刻起計算（即免費時段變為不免費）。 例如：相同上一事件，用不舍去法設置。 分析：車輛停留時間超過免費0.5小時，則計費從進車開始計算。 計算方法： 5×3

27、=15元，則收費金額應為15元。最高收費小型車中型車（同?。┐笮蛙嚕ㄍ。┬∶刻熳罡咝∶吭伦罡咝∶磕曜罡咝∶看巫罡咦罡呤召M：小，中，大(車)。 根據包天、包月的最高限價設置，特殊地區有按次收費設置?！咀ⅲ涸O置時一定要注意在不需設置每次最高時一定不要修改每次最高，本機出廠時為大數；如測試需要，一定在測試后恢復出廠設置，以免收費出現錯誤】（B）晝夜單位時價小型車單位時價小晝單價小夜單價小晝單位時小夜單位時中型車單位時價（同小）大型車單位時價（同小）白天時段設置晝夜單位時價：各種車型的晝夜單位時間及對應的單位價格。Ø?。ㄖ?、大）型車單位時價小晝單價是小車白天單位時間的計費單價；小夜單價是小

28、車晚上單位時間的計費單價；小晝單位時是小車白天單位時間段的時間；小夜單位時是小車晚上單位時間段的時間；例如：白天小車2.5元/2小時；晚上小車1元/1小時；是指：小晝單價可設置為2.5，小晝單位時可設置為2； 晚上小夜單價可設置為1，小夜單位時可設置為1；白天時段設置：即白天時段的起始結束時間。一天24小時剩下的時間自動默認為夜晚。例如：白天時段設置為：08:0020:00 ，即早8點到晚8點為白天，其余時間為夜晚。特殊設置：00:00-00:00，即白天時間沒有，24小時全部被系統默認為夜晚，適用于不分晝夜時段計費的停車場。特殊設置：00:00-24:00，即全部時間被系統設置為白天，同樣適

29、用于不分晝夜時段計費的停車場。（C）分段單位時價分段單位時價： 分段時間中每個時段的計費單價。分段時間設置小型車分段時間中型車分段時間（同小）大型車分段時間（同?。┬兊谝粫r段小晝第二時段小夜第一時段小夜第二時段分段時間設置：此設置是建立在白天時段設置的基礎上繼續分段。 小晝（夜）第一時段：小車在白天（夜晚）時段里劃分出第一個時間段；小晝（夜）第二時段：小車在白天（夜晚）時段里劃分出第二個時間段；【在分段設置中所設置的白天（夜晚）時段的定義發生了本質的變化。這時的白天（夜晚）時段就變成了白天時段設置（夜晚剩余）的整體時間減去上面設置的第一、第二時段的時間數，成為剩余時段?！啃⌒蛙嚪侄蝺r白天分段

30、價小夜間分段價小小晝單價一小晝單價二小晝單時一小晝單時二小夜單價一小夜單價二小夜單時一小夜單時二中型車分段價（同小）大型車分段價（同?。┬儯ㄒ梗﹩蝺r一：小晝（夜）第一時段內的計費單價。小晝（夜）單價二：小晝（夜）第二時段內的計費單價。小晝（夜）單時一：小晝（夜）第一時段內的單位時間。小晝（夜）單時二：小晝（夜）第二時段內的單位時間。全國各地收費規則設置實例：晝夜分段收費上海收費規則：例如：白天（8：0020：00），首小時內按0-30分鐘，4元/15分鐘；30-60分鐘，7元/30分鐘；超過1小時后，8元/30分鐘。夜晚，10元/次。時段設置如下：白天時段設置08：00-20：00小晝第一時

31、段00/00/00/00/30小晝第二時段00/00/00/00/30小晝單價一0004.0小晝單價二0007.0小晝單時一00：15小晝單時二00：30小晝單價0008.0小晝單位時00：30小夜單價0010.0小夜單位時12：00【注：所有用不到設置的單位時間，均設置為不是零的數字，推薦為1，否則將無法設置成功】設置完成后收費規則測試：2006年01月04日，小車6：20進，次日23：05出。時間設置：進入管理員功能系統參數設置一般參數設置時間修改為：06：20，2006年01月04日確認關開進1刷臨時卡。再重新修改時間為：23：05，2006年01月05日確認關開出刷臨時卡。屏幕顯示：應

32、收金額：0402.0 出06/01/15/23/05 進06/01/14/06/21晝夜均勻收費北京收費規則：收費規則:小車(7:00至21:00),按2.5元/半小時收費；(21:00至7:00),按1元/2小時收費。免費時間為30分鐘,超過30分鐘計費將按進車時刻計。 該停車場采用“按時段計費”，收費金額尾數處理采用“四舍五入法”和“精確到1.0元”標準。實 例:一輛小車早上6：23分進，晚23：57分離。提 問:該案例如何設置,實際收費應為多少？分 析:參照收費規則拓撲圖 常規參數設置小晝計法以時段計；取整方法四舍五入；設精確值精確到1.0；免費規則小型車不舍去；免費時間小型車免費時間0

33、0/00/00/00/30；最高收費中的各項可根據停車場實際情況設置,一般設置較大的數。晝夜單位時價小晝單價0002.5；小夜單價0001.0；小晝單位時00：30；小夜單位時02：00；白天時段設置07:00-21:00；【注：分段單位時價里所有設置為零，除小晝（夜）單時一、小晝（夜）單時二（即凡是單位時間設置不能為零，可設置為別的任意數字，推薦為1）?！?測 試:進入管理者功能系統參數設置一般參數設置時間修改改為06:23后,回到系統主界面,按進車進1鍵,刷任一臨時卡,顯示進車時間及信息。重新按照上述方法重新修改時間,改為23:57,回到系統主界面,按出車出鍵,刷剛才用過的臨時卡,即手持機

34、自動計算出應收金額:72元。 計算方法:1.劃分時間段:小車進車時間6：23到7:00,屬于夜晚收費時段,停留時間37分鐘； 7:00到21:00,屬于白天收費時段, 停留時間14小時； 21:00到23:57又屬于夜晚收費時段, 停留時間2小時57分。 2.計算: 夜晚總停留時間:(0:37+2:57)=3:34=2：00+1:34。夜晚按1元/2小時收費,不足兩小時按兩小時收費,即夜晚收費：1+1=2元 夜晚總停留時間:14小時。白天按2.5元/半小時收費，不足半小時按半小時收費，即白天收費：14×2×2.5=70元 合計70+2=72元 本機顯示應收金額:72元。不分

35、晝夜分段循環收費廣州收費規則：小車：首3個小時內，3元/小時，不足1小時按1小時算； 超過3小時不足12小時按12小時最高限價9元算； 連續停放超過12小時的按上述標準累加收費。收費規則設置如下：常規參數設置小晝計法以時段計；取整方法四舍五入；設精確值精確到1.0；免費規則小型車不舍去；免費時間小型車免費時間00：00；最高收費中的每天最高設置為0018.0，其余各項可根據停車場實際情況設置,一般設置較大的數。晝夜單位時價小晝單價0003.0；小夜單價任意數，不用管；小晝單位時01：00；小夜單位時任意不為0的數字；白天時段設置00:00-24:00；分段單位時價白天分段價小小晝單價一：000

36、03.0；分段單位時價白天分段價小小晝單價二：00000.0；分段單位時價分段時間設置小型車分段時間小晝第一時段：00/00/00/03/00分段單位時價分段時間設置小型車分段時間小晝第二時段：00/00/00/09/00【注：分段單位時價里其余無需設置，只需把小車單位時價中小夜單位時設置不為零的任意數字，推薦為1）?！繙y試方法同上。4.崗上機收費規則傳遞 按上述方法，將最先設置好收費規則的崗上機進入管理員功能發行收費規則卡刷卡，這樣就把收費規則從機器傳遞到卡中，制作出一張收費規則卡；然后用其它崗上機分別進行如下操作：系統參數設置收費規則設置讀入收費規則刷做好的收費規則卡，這樣就把收費規則從卡

37、里傳遞到其余各臺崗上機。（四）管理機設置：用戶要設定一臺機器作為專用管理機或非專用管理機。 專用管理機設置：進入系統參數設置菜單一般參數設置機器用途管理用機按確認，返回主頁面時屏幕右邊會顯示一個“管”字。 非專用管理機設置：不管此機是進口機還是出口機，還是進出口機，進入系統數據處理菜單中設置為要用取款功能。按確認，即成。三設置完成注意事項1.機器參數查看（全部機器）菜單操作員功能機器參數機器參數有4行顯示，第一行表示系統標識碼；第二行表示機軟件版本號；第三行左側表示產品出廠序列碼；右側表示機器型號。第四行左側表示進出車、上下崗的總信息筆數，這個數不要超過16000條，請崗上人員認真查看；右側表

38、示產品商標。管理員可以通過查看機器參數來比較寫入的標識碼是否一致。查看型號是否一致。1. 檢查管理機，和崗上機設置是否正確。2. 機器投入使用前，將每臺機器進行數據清空。菜單管理員功能系統數據處理數據清空清空進出信息清空收費信息清空取款信息。4.檢查機器時間是否正確，時間不準時可找到系統參數設置一般參數設置中設置時間修改管理機、取款卡交給專門負責取款和發行車輛進出卡的有取款權限的人使用。崗上機或員工卡、車輛進出卡交給崗上人員使用。管理卡、標識碼卡由管理員本人保管使用。四有管理機模式下的取費人員操作取費人員管理崗上人員交費的流程：進入管理機的取費功能有兩種方法：1.密碼進入：（初始密碼為“123

39、45678”）密碼可修改。菜單取員工卡款刷取款卡或輸入密碼取員工卡金額取款密碼修改2.刷取款卡進入，前提是取款卡把該機器激活。崗上人員攜員工卡到管理機交費時，取費人對管理機的操作: 取員工卡金額：菜單取員工卡款刷取款卡或輸入密碼取員工卡金額刷員工卡取款總額信息：是指所有員工卡轉入金額的匯總金額。取款人員可以通過這個菜單進行查看。取款信息查看：是指員工卡轉入金額的明細，最多可查看200條。五數據處理與上位機通訊：如果用戶需要帶計算機軟件系統的，定期用數據線連接機器的USB口。1.有管理中心軟件的數據處理（1）有管理機的采集管理機信息和崗上機信息：采集管理機信息（管理機最多存儲取款信息200條，否

40、則機器將鎖死，影響使用）：菜單系統數據處理與上位機通訊按確認點擊軟件的采集取款信息按鈕。采集崗上機信息（崗上機進出車事件、員工上崗離崗，最多存儲取款信息16000條，否則機器將鎖死，影響使用）：同上，點擊軟件的采集事件信息按鈕。（2）無管理機的采集崗上機信息（同上）。2.無軟件的數據處理（1）有管理機的查看管理機取員工卡款信息：查看取款總額信息；明細查看取款信息查看（管理機最多存儲取款信息200條，否則機器將鎖死，影響使用）；記錄好查看數據信息，清空失去意義的信息（在管理員功能下處理）。（2）無管理機的查看操作員功能的崗上信息 數據清空：數據已經上傳，或已經記錄下失去意義時要定期清空（在管理員

41、功能下處理）。否則無限期數據累加，機器將鎖死，影響使用。 救數據：一般此功能不用，當出現機器明顯的數據丟失，供用戶進行數據災難性恢復。方法：連接USB數據線到電腦，先進入電腦軟件界面，再進行崗上機操作，管理員功能系統數據處理救數據按確認點擊軟件的采集崗上機信息按鈕。此數據采集量巨大，大約耗時25分鐘。必須在無干擾情況下一次完成，如果不成功只能重新采集。【建議】執行此功能用另外一臺裝有軟件的電腦操作。第五部分 崗上人員操作使用說明一.崗上人員概述崗上人員崗位描述：直接在出入口對司機進行停車收費管制，必須定時將手持機拿到管理中心上傳數據，（如果運用工作方式一工作，見本頁，則定期到管理機交費清算）。

42、運用手持機僅僅只限于操作進出，及較低權限的查詢功能，不能對機器里的任何數據進行設置和刪減。二.崗位工作方式： 從管理的角度上來劃分有2種操作方式，操作方式的定制是由有高級別權限的管理員對手持機進行設置來實現的。工作方式一：員工卡管理制：是指每個崗上人員都必須要有一張員工卡（員工卡從管理中心發行，由員工自己保管）才有資格進行崗上操作。所有操作落實到固定的人頭，由在崗人員自行負責。員工卡的功能：1. 對崗上人員進行考核，具有事件的可追溯性。因為管理中心每發行一張員工卡都有一個編號，編號對應某個固定員工，以便將來查詢管理，例如：能知道員工何時在崗何時離崗；能知道該員工在崗期間收入金額2. 記錄崗上收

43、費金額。崗上人員進行離崗操作后，機器將自動將該員工在崗的這一段時間的收費金額寫入員工卡。以便該員工從機器中取費后攜卡交費。操作方法：上崗操作：觀察屏幕左邊有“離崗”，按進1(或帶進的任何鍵) 請刷員工卡成功“離崗”變成員工卡編號。做了上崗操作后方可進行車輛進出操作，離崗操作：按出(或帶出的任何鍵) 車輛離開請刷卡必須刷員工卡屏幕顯示見圖（1）按確認員工卡編號變成“離崗”。崗上人員可以將員工卡到管理機立刻交費清算，也可根據規定數次上崗后積累到一定的時間到管理機交費清算。清算后卡內收費金額為0圖（1）時間格式：年/月/日/時/分工作方式二：滾動記錄制：是指崗上人員無需員工卡就可以直接進行車輛進出操

44、作，交接班時，離崗人員只需做崗上信息查詢操作，見圖（4）。記錄下收費筆數和收費金額并記錄上當前離崗時間，換崗人員也要做相應備份，記錄當前上崗時間。由此滾動記錄，就可計算出崗上人員在崗時間段內的收費筆數和收費金額，以便將來手持機定期在管理中心上傳的數據中有章可尋。三車輛進出操作流程先要區分車型（大、中、?。┯蛇M車確定還是出車確定。如果開機主界面左方沒有“出”字則表示由進車確定車型。崗上人員操作時，按“進1”表示小車進車、按“進2”表示中車進車、按“進3”表示大車進車，出車不用管，按任何“出”鍵。如果開機主界面左方有“出”字則表示由出車確定車型。崗上人員操作時，進（1、2、3）隨便按任一鍵，沒有大

45、、中、小之分，出車按“1”或左邊的“出”鍵表示小車出車；按“2”鍵表示中車出車；按“3”或右邊的“出”鍵表示大車出車。以下的例子均為車型由進車確定的操作： 臨時車輛出入操作流程：進車流程:司機至入口崗上人員對應車型按進1（進2、進3）鍵如果提示請輸入車牌號輸入 (輸入法 見40頁)繼續按進鍵或按確認鍵并刷臨時卡,屏幕當即顯示出車牌號，車型及進車時間按進鍵或按確認或退出。崗上人員方可交給司機此卡?！据斎胧∈泻喎Q，采用首字記憶法：例如上一輛車先輸入的是：京AK2568，下一輛車進入時屏幕自動顯示：京,提示操作員輸入后面的字母數字。如果不是北京車而是上海車，操作員就需重新輸入 “滬”字，輸完后，再下

46、一輛車進入時，屏幕就自動顯示：滬】不提示輸入車牌號則立刻屏幕提示*車進入請刷卡直接刷臨時卡屏幕當即顯示出車型及進車時間按確認。崗上人員方可交給司機此卡。出車流程： 司機至出口退還臨時卡崗上人員按任一出鍵刷卡屏幕顯示如圖（2）按確認或退出崗上人員收費收卡。圖（2） 車牌號輸入法漢字輸入：在提示輸入車牌時，按菜單鍵，出現01234567890ABCDEFGHIJ1KLMNOPQRST2UVWXYZ如果要輸入“京”字，則根據京字的第一個聲母“J”，找到“J”的坐標，(行，列)，即按 “0”和“9”鍵，則出現0.J;1京；2津；3冀等等所有以J為聲母的漢字，這時選擇對應的數字鍵“1”即出來“京”字，如此類推，選“
